Типовая структура и блок-схема ЭВМ

Структура типовой ЭВМ

АЛУ - предназначено для выполнения арифметических и логических преобразований над данными определенной длины.

Память - предназначена для хранения информации (данных и программ). Часто состоит из оперативной памяти и внешнего запоминающего устройства.

Как правило, данные, к которым может обращаться АЛУ находятся в ОП

ВЗУ - используется для долговременного хранения данных

Управляющее устройство - автоматически без участия человека управляет вычислительным процессом, посылая сигналы всем устройствам для реализации определенных действий. УУ в своей работе руководствуется программой. Программа состоит из команд, каждая из которых, определяет какое либо действие и операнд. Программа в свою очередь основывается на алгоритме решения поставленной задачи. Такой способ управления процессом решения задачи называется принципом программного управления. Как правило, программы хранятся также в ОП наравне с данными. Чаще всего это происходит через устройство ввода информации (клавиатура, диск). Команды выполняются в порядке следования в программе кроме команд перехода.

Устройства вывода служат для выдачи информации, результатов (например, на дисплей, принтер).

Пульт управления используется оператором для контроля хода выполнения программ и возможно для его прерывания (в ПЭВМ - отсутствует).

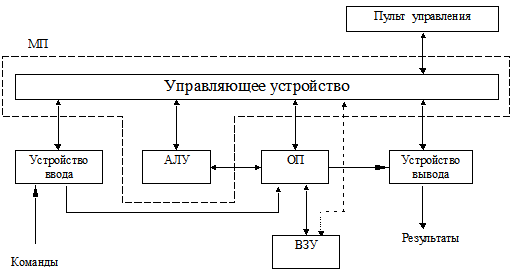

Блок схема типовой ЭВМ
