Одно и двухполупериодное выпрямление, диодный мост

Однополупериодный выпрямитель

Простейшим выпрямителем служит одиночный диод, через который пропущен переменный ток. Перед входом в полупроводник наблюдается полная синусоида изменения напряжения тока, а на выходе – остаются полупериоды, следующие друг за другом через промежуток, равный одному полупериоду. Иными словами, из полного периода на выходе через выпрямитель остаётся один полупериод. К недостаткам однополупериодного выпрямления можно отнести значительную величину пульсаций и большую нагрузку на выпрямляющий элемент.

Двуполупериодный выпрямитель

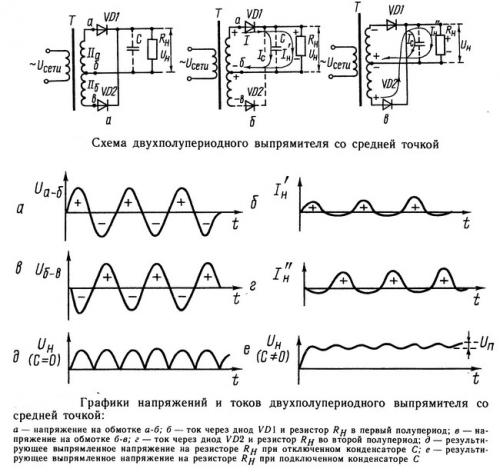

Если при однополупериодном выпрямлении синусоида переменного тока имеет пробелы, равные одному полупериоду, то в двухполупериодном выпрямлении эти пробелы исчезают. За это и получил своё название двухполупериодный выпрямитель. Он может быть выполнен как диодный мост или полумост.

Диодный мост — электрическая схема, предназначенная для преобразования («выпрямления») переменного тока в пульсирующий. Диодный мост встречается довольно часто и являет собой четыре диода, соединённых особым образом: катод одного диода соединяется с анодом другого, и к этой паре параллельно соединяется точно так же соединёная другая пара. Если соединения радиодеталей произвести под прямым углом, то получиться ромб, в котором аноды будут направлены вниз, а катоды – вверх. На боковые углы подаётся переменное напряжение, с нижнего снимается отрицательное, а с верхнего – положительное напряжение. При прохождении тока по такой цепи в один полупериод работают только два диода, а два других находятся в закрытом положении. При смене полупериода меняется очерёдность работы диодов, в результате чего напряжение получает форму вдвое частой пульсации без пробелов.
