Протоколы транспортного уровня TCP и UDP

К транспортному уровню стека TCP/IP относятся:

• протокол управления передачей (Transmission Control Protocol, TCP), описанный в стандарте RFC 793;
• протокол пользовательских дейтаграмм (User Datagram Protocol, UDP), описанный в стандарте RFC 768.

Протоколы TCP и UDP, как и протоколы прикладного уровня, устанавливаются на конечных узлах.

Порт

Главная задача протоколов транспортного уровня TCP и UDP заключается в передаче данных между прикладными процессами, выполняющимися на компьютерах в сети.

Каждый компьютер может выполнять несколько процессов, более того, даже отдельный прикладной процесс может иметь несколько точек входа, выступающих в качестве адресов назначения для пакетов данных. Поэтому доставка данных на сетевой интерфейс компьютера-получателя — это еще не конец пути, так как данные необходимо переправить конкретному процессу-получателю. Процедура распределения протоколами TCP и UDP поступающих от сетевого уровня пакетов между прикладными процессами называется демультиплексированием (рис. 17.1).

Рис. 17.1. Мультиплексирование и демультиплексирование на транспортном уровне

Существует и обратная задача: данные, генерируемые разными приложениями, работающими на одном конечном узле, должны быть переданы общему для всех них протокольному модулю IP для последующей отправки в сеть. Эту работу, называемую мультиплексированием, тоже выполняют протоколы TCP и UDP.

Протоколы TCP и UDP ведут для каждого приложения две системные очереди: очередь данных, поступающих к приложению из сети, и очередь данных, отправляемых этим приложением в сеть. Такие системные очереди называются портами, причем входная и выходная очереди одного приложения рассматриваются как один порт. Для идентификации портов им присваивают номера.

Если процессы представляют собой популярные системные службы, такие как FTP, telnet, HТТР, TFTP, DNS и т. п., то за ними закрепляются стандартные назначенные номера, называемые также хорошо известными (well-known) номерами портов. Так, номер 21 закреплен за серверной частью службы удаленного доступа к файлам FTP, a 23 — за серверной частью службы удаленного управления telnet. Назначенные номера из диапазона от 0 до 1023 являются уникальными в пределах Интернета и закрепляются за приложениями централизованно.

Для тех приложений, которые еще не стали столь распространенными, номера портов назначаются локально разработчиками этих приложений или операционной системой. На каждом компьютере операционная система ведет список занятых и свободных номеров портов. При поступлении запроса от приложения, выполняемого на данном компьютере, операционная система выделяет ему первый свободный номер. Такие номера называют динамическими. В дальнейшем все сетевые приложения должны адресоваться к данному приложению с указанием назначен­ного ему динамического номера порта. После того как приложение завершит работу, его номер возвращается в список свободных и может быть назначен другому приложению. Динамические номера являются уникальными в пределах каждого компьютера, но при этом обычной является ситуация совпадения номеров портов приложений, выполняемых на разных компьютерах. Как правило, клиентские части известных приложений (DNS, W WW, FTP, telnet и др.) получают динамические номера портов от ОС.

В том и другом случаях это могут быть как назначенные, так и динамические номера. Диапазоны чисел, которых выделяются номера TCP- и UDP-портов, совпадают: от 0 до 1023 для назначенных и от 1024 до 65 535 для динамических.

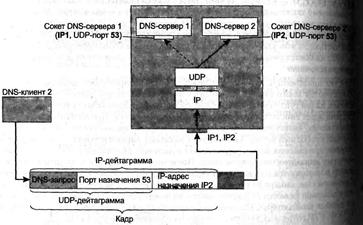

Стандартные назначенные номера портов уникально идентифицируют тип приложений (FTP, или HTTP, или DNS и т. д.), однако они не могут использоваться для однозначной идентификации прикладных процессов, связанных с каждым из этих типов приложений. Пусть, например, на одном хосте запущены две копии DNS-сервера — DNS-сервер 1, DNS сервер 2 (рис. 17.2). Каждый из этих DNS-серверов имеет хорошо известный UDP-порт 53. Какому из этих серверов нужно было бы направить запрос клиента, если бы в DNS-запросе в качестве идентификатора сервера был указан только номером порта?

Рис. 17.2. Демультиплексирование протокола UDP на основе сокетов

Чтобы снять неоднозначность в идентификации приложений, разные копии связываются с разными IP-адресами. Для этого сетевой интерфейс компьютера, на котором выполняется несколько копий приложения, должен иметь соответствующее число IР-адресов – на рисунке это IP1 и IP2. Во всех IP-пакетах, направляемых DNS-серверу 1, в качестве -адреса указывается IP1, а DNS-серверу 2 - адрес IP2. Поэтому показанный на рисунке пакет, в поле данных которого содержится UDP-дейтаграмма с указанным номером порта 53, а в поле заголовка задан адрес IP2, буден направлен однозначно определенному адресату - DNS-серверу 2.
