Формат IP-пакета

IP пакет состоит из полей заголовка и данных. Далее перечислены поля заголовка, подданные на рис. 16.1.

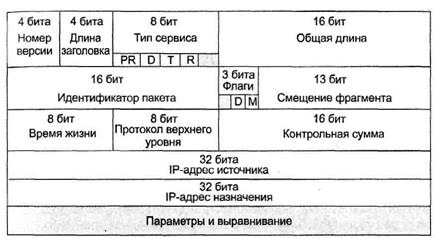

Рис. 16.1. Структура заголовка IP-пакета

Поле номера версии занимает 4 бита и идентифицирует версию протокола IР. Сейчас повсеместно используется версия 4 (IPv4), хотя все чаще встречается и новая версия (IPv6).

Значение длины заголовка IP-пакета также занимает 4 бита и измеряется в 32-битных словах. Обычно заголовок имеет длину в 20 байт (пять 32-битных слов), но при добавлении некоторой служебной информации это значение может быть увеличено за счет дополнительных байтов в поле параметров. Наибольшая длина заголовка составляет 60 байт.

Поле типа сервиса (Type of Service, ToS) имеет и другое, более современное название — байт дифференцированного обслуживания, или DS-байт. Этим двум названиям соответствуют два варианта интерпретации этого поля. В обоих случаях данное поле служит одной цели - хранению признаков, которые отражают требования к качеству обслуживания пакета. В прежнем варианте первые три бита содержат значение приоритета пакета: от самого низкого — 0 до самого высокого 7. Маршрутизаторы и компьютеры могут принимать во внимание приоритет пакета и обрабатывать более важные пакеты в первую очередь. Следующие три бита поля ToS определяют критерий выбора маршрута. Если бит D (Delay — задержка) установлен в 1, то маршрут должен выбираться для минимизации задержки доставки данного пакета, установленный бит Т (Throughput — пропускная способность) — для максимизации пропускной способности, а бит R (Reliability — надежность) — для максимизации надежности доставки. Оставшиеся два бита имеют нулевое значение.

Поле общей длины занимает 2 байта и характеризует общую длину пакета с учетом заголовка и поля данных. Максимальная длина пакета ограничена разрядностью поля определяющего эту величину, и составляет 65 535 байт, однако в большинстве компьютеров и сетей столь большие пакеты не используются.

Идентификатор пакета занимает 2 байта и используется для распознавания пакетов образовавшихся путем деления на части (фрагментации) исходного пакета. Все части (фрагменты) одного пакета должны иметь одинаковое значение этого поля.

Флаги занимают 3 бита и содержат признаки, связанные с фрагментацией. Установленный в 1 бит DF (Do not Fragment - не фрагментировать) запрещает маршрутизатору фрагментировать данный пакет, а установленный в 1 бит MF (More Fragments — больше фрагментов) говорит о том, что данный пакет является промежуточным (не последним) фрагментом. Оставшийся бит зарезервирован.

Поле смещения фрагмента занимает 13 бит и задает смещение в байтах поля данных этого фрагмента относительно начала поля данных исходного (не фрагментированного) пакета, используется при сборке/разборке фрагментов пакетов. Смещение должно быть кратно 8 байт.

Поле времени жизни (Time To Live, TTL) занимает один байт и используется для задания предельного срока, в течение которого пакет может перемещаться по сети. Время жизни пакета измеряется в секундах и задается источником. По истечении каждой секунды пребывания на каждом из маршрутизаторов, через которые проходит пакет во время своего «путешествия» по сети, из его текущего времени жизни вычитается единица; единица вычитается и в том случае, если время пребывания было меньше секунды. Если значение поля времени жизни становится нулевым до того, как пакет достигает получателя, пакет уничтожается.

Поле протокола верхнего уровня занимает один байт и содержит идентификатор, указывающий, какому протоколу верхнего уровня принадлежит информация, размешенная в поле данных пакета. Значения идентификаторов для разных протоколов приводятся в документе RFC 1700, доступном по адресу http://www.iana.org. Например, 6 означает, что а пакете находится сообщение протокола TCP, 17 — протокола UDP, 1 — протокола 1ICMP/

Контрольная сумма заголовка занимает 2 байта (16 бит) и рассчитывается только заголовку. Поскольку некоторые поля заголовка меняют свое значение в процессе передачи пакета по сети (например, поле времени жизни), контрольная сумма проверяется и повторно рассчитывается на каждом маршрутизаторе и конечном узле как дополнение к сумме всех 16-битных слов заголовка. При вычислении контрольной суммы значение самого поля контрольной суммы устанавливается в нуль. Если контрольная сумма неверна, то пакет отбрасывается, как только обнаруживается ошибка. Поля IР-адресов источника и приемника имеют одинаковую длину — 32 бита.

Поле параметров является необязательным и используется обычно только при отладке сети. Это поле состоит из нескольких подполей одного из восьми предопределенных типов.

Далее приведена распечатка значений полей заголовка одного из реальных IP-пакетов, захваченных в сети Ethernet средствами анализатора протоколов сетевого монитора (Network Monitor, NM) компании Microsoft. В данной распечатке NM в скобках дает шестнадцатеричные значения полей, кроме того, программа иногда представляет числовые коды полей в виде, более удобном для чтения. Например, дружественный программный интерфейс NM интерпретирует код 6 в поле протокола, помещая туда название соответствующего протокола — TCP (см. строку, выделенную полужирным шрифтом).

IP: Version = 4 (0x4)

IP: Header Length = 20 (0x14)

IP: Service Type = 0 (0x0)

IP: Precedence = Routine

IP:...0….- Normal Delay

IP:....0... = Normal Throughput

IP: …..0.. = Normal Reliability

IP: Total Length = 54 (0x36)

IP: Identification = 31746 (0x7C02)
IIP: Flags Summary = 2 (0x2)
IP: …….0 = Last fragment in datagram

IP: ……1. = Cannot fragment datagram

IP: Fragment Offset = 0 (0x0) bytes

IP: Time to Live = 128 (0x80)

IP: Protocol = TCP - Transmission Control

IP: Checksum = 0xEB86

IP: Source Address = 194.85.135.75

Ip: Destination Address = 194.85.135.66

IP: Data: Number of data bytes remaining = 34 (0x0022)
