Перекрытие адресных пространств

Рассмотрим пример использования масок для организации перекрывающихся адресных пространств.

Пусть на некотором предприятии было принято решение обратиться к поставщику услуг для получения пула адресов, достаточного для создания сети, структура, которой показана на рис. 16.15. Сеть клиента включает три подсети. Две из них — это надежно защищенные от внешних атак внутренние сети отделов: сеть Ethernet на 600 пользователей и сеть Token Ring на 200 пользователей. Предприятие также предусматривает отдельную, открытую для доступа извне сеть на 10 узлов, главное назначение которой — предоставление информации в режиме открытого доступа для потенциальных клиентов. Такого рода участки корпоративной сети, в которых располагаются веб-серверы, FTP-серверы и другие источники публичной информации, называют демилитаризованной зоной (Demilitarized Zone, DMZ).

Ещё одна сеть на два узла потребуется для связи с поставщиком услуг, то есть общее число адресов, требуемых для адресации сетевых интерфейсов, составляет 812. Кроме того, необходимо, чтобы пул доступных адресов включал для каждой из сетей широковещательные адреса, состоящие только из единиц, а также адреса, состоящие только из нулей. Учитывая также, что в любой сети адреса всех узлов должны иметь одинаковые префиксы, становится очевидным, что минимальное количество адресов, необходимое клиенту для построения задуманной сети, может значительно отличаться от значения 812, полученного простым суммированием.

В данном примере поставщик услуг решает выделить клиенту непрерывный пул из 1024 адресов. Значение 1024 выбрано как наиболее близкое к требуемому количеству адресов, равному степени двойки (210 = 1024). Поставщик услуг выполняет поиск области такого размера в имеющимся у него адресном пространстве — 131.57.0.0/16, часть которого, как показано на рис. 16.16, уже распределена. Обозначим распределенные участки и владеющих ими клиентов через SI, S2 и S3. Поставщик услуг находит среди нераспределенных еще адресов непрерывный участок размером 1024 адреса, начальный адрес которого кратен размеру данного участка. Таким образом, наш клиент получает пул адресов 131.57.8.0/22, обозначенный на рисунке через S.

Рис. 16.15. Сети поставщика услуг и клиента

Рис. 16.16. Адресное пространство поставщика услуг

Далее начинается самый сложный этап — распределение полученного от поставщика услуг адресного пула S между четырьмя сетями клиента. Прежде всего, администратор решил назначить для самой большой сети (Ethernet на 600 узлов) весь пул адресов 131.57.8.0/22, полученной от поставщика услуг (рис. 16.17). Номер, назначенный для этой сети, совпадает с номером сети, полученным от поставщика услуг. А как же быть с оставшимися тремя сетями? Администратор учел, что для сети Ethernet требуется только 600 адресов, а из оставшихся 624 «выкроил» сеть Token Ring 131.57.9.0/24 на 250 адресов. Воспользовавшись тем, что для Token Ring требуется только 200 адресов, он «вырезал» из нее два участка: для сети DMZ 131.57.9.16/28 на 16 адресов и для связывающей сети 131.57.9.32/30 на 4 адреса. В результате все сети клиента получили достаточное (а иногда и с избытком) количество адресов.

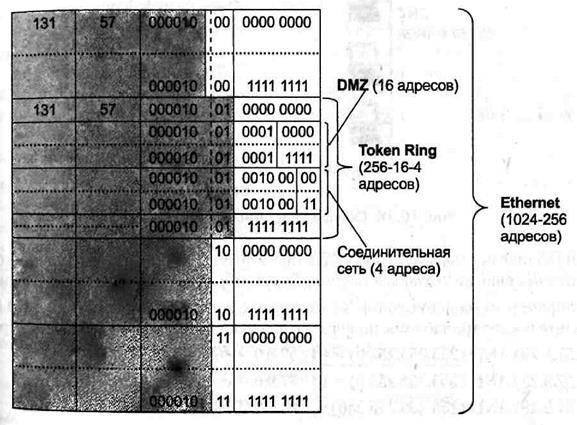

Рис. 16.17. Планирование адресного пространства для сетей клиента

Следующий этап - это конфигурирование сетевых интерфейсов конечных узлов и маршрутизаторов. Каждому интерфейсу сообщается его IP-адрес и соответствующая маска. На рис. 6.18. показана сконфигурированная сеть клиента.

После конфигурирования сетевых интерфейсов должны быть созданы таблицы маршрутизации маршрутизаторов R1 и R2 клиента. Они могут быть сгенерированы автоматически или с участием администратора.

Рис. 16.18. Сконфигурированная сеть клиента
