Структуризация сети масками одинаковой длинны

Допустим, администратор получил в свое распоряжение сеть класса В: 129.44.0.0. Он может организовать сеть с большим числом узлов, номера которых доступны ему из диапазона 0.0.0.1-0.0.255.254. Всего в его распоряжении имеется (216 - 2) адреса. Вычитание двойки связано с учетом того, что адреса из одних нулей и одних единиц имеют специальное назначение и не годятся для адресации узлов. Однако ему не нужна одна большая неструктурированная сеть. Администратору нужно разделить сеть на три отдельных подсети, при этом трафик в каждой подсети должен быть надежно локализован. Это позволит легче диагностировать сеть и проводить в каждой из подсетей особую политику безопасности.

На рис. 16.11 показано разделение всего полученного администратором адресного диапазона на 4 равные части — каждая по 214 адресов. При этом число разрядов, доступных для нумерации узлов, уменьшилось на два бита, а префикс (номер) каждой из четырех сетей стал длиннее на два бита. Следовательно, каждый из четырех диапазонов можно записать в виде IP-адреса с маской, состоящей из 18 единиц, или в десятичной нотации 255.255.192.0.

129.44.0.0/18 (10000001 00101100 00 000000 00000000)

129.44,64.0/18 (10000001 00101100 01 000000 00000000)

129.44.128.0/18 (10000001 00101100 10 000000 00000000)

129.44.192.0/18 (10000001 00101100 11 000000 00000000)

Из приведенных записей видно, что администратор получает возможность использования для нумерации подсетей два дополнительных бита (выделенных жирным шрифтом). Именно это позволяет ему сделать из одной централизованно выделенной сети четыре, в данном примере это 129.44.0.0/18,129.44.64.0/18,129.44.128.0/18,129.44.192.0/18.

Пример сети, построенной путем деления на 4 сети равного размера, показан на рис. 16.12. Весь трафик во внутреннюю сеть 129.44.0.0, направляемый из внешней сети, поступает через маршрутизатор R1. В целях структуризации информационных потоков во внутренней сети установлен дополнительный маршрутизатор R2. Каждая из вновь образованных сетей 129.44.0.0/18, 129.44.64.0/18, 129.44.128.0/18 и 129.44.192.0/18 подключена к соответственно сконфигурированным портам внутреннего маршрутизатора R2.

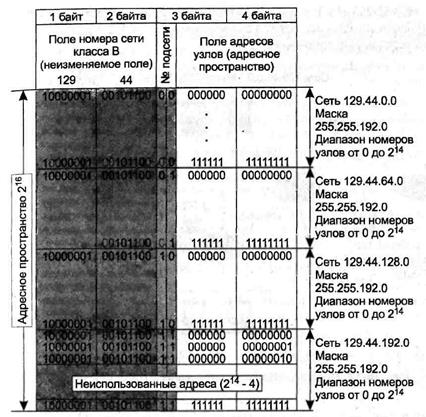

Рис. 16.11. Разделение адресного пространства 129.44.0.0 сети класса В на четыре равные части

Извне сеть по-прежнему выглядит, как единая сеть класса В. Однако поступающий в сеть общий трафик разделяется локальным маршрутизатором R2 между четырьмя сетями. В условиях, когда механизм классов не действует, маршрутизатор должен иметь другое средство, которое позволило бы ему определять, какая часть 32-разрядного числа, помещенного в поле адреса назначения, является номером сети. Именно этой цели служит дополнительное поле маски, включенное в таблицу маршрутизации (табл. 16.8).

Первые четыре записи в таблице соответствуют внутренним подсетям, непосредственно. Непосредственно подключенным к портам маршрутизатора R2.

Запись 0.0.0.0 с маской 0.0.0.0 соответствует маршруту по умолчанию.

Последняя запись определяет специфический маршрут к узлу 129.44.128.15. В тех строках таблицы, в которых в качестве адреса назначения указан полный IP-адрес узла, маска имеет значение 255.255.255.255. В отличие от всех других узлов сети 129.44.128.0, к которым пакеты поступают с интерфейса 129.44.128.5 маршрутизатора R2, к данному узлу они должны приходить через маршрутизатор R3.

Рис. 16.12. Маршрутизация с использованием масок одинаковой длины Таблица 16.8. Таблица маршрутизатора R2 в сети с масками одинаковой длины
