Пример IP-маршрутизации без масок

Рассмотрим процесс продвижения пакета в составной сети на примере IP-сети, показанной на рис. 16.4. При этом будем считать, что все узлы сети, рассматриваемой в примере имеют адреса, основанные на классах. Особое внимание будет уделено взаимодействию протокола IP с протоколами разрешения адресов ARP и DNS.

Итак, пусть пользователю компьютера cit.mgu.com, находящегося в сети 129.13.0.0 необходимо установить связь с FTP-сервером. Пользователю известно символьное имя сервера unix.mgu.com, поэтому он набирает на клавиатуре команду обращения к FTP-серверу имени:

> ftp.unix.mgu.com

Выполнение этой команды инициирует три последовательные операции.

DNS-клиент (работающий на компьютере cit.mgu.com) передает DNS-серверу сообщение, в котором содержится запрос об IP-адресе сервера unix.mgu.com, с которым он должен связаться по протоколу FTP.

DNS-сервер, выполнив поиск, передает ответ DNS-клиенту о найденном – IP-адресе сервера unix.mgu.com.

FTP-клиент (работающий на том же компьютере cit.mgu.com), используя найденный адрес сервера unix.mgu.com, передает сообщение работающему на нем FTP-cерверу.

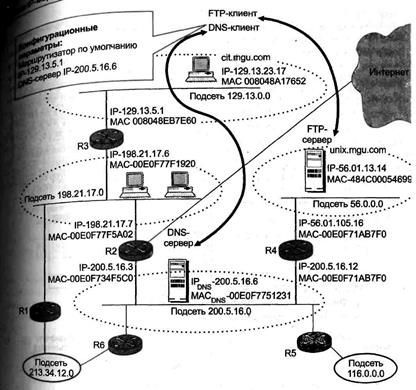

Рис. 16.4. Пример IP-маршрутизации

Давайте последовательно, по шагам, рассмотрим, как при решении этих задач взаимодействуют между собой протоколы DNS, IP, ARP и Ethernet и что происходит при этом с кадрами и пакетами.

1. Формирование пакета с инкапсулированным в него DNS-запросом. Программный модуль FTP-клиента получив команду > ftp unix.mgu.com, передает запрос к работающей на этом же компьютере клиентской части протокола DNS, которая, в свою очередь формирует к DNS-серверу запрос, интерпретируемый примерно так: «Какой IP-адрес соответсвует символьному имени unix.mgu.com?» Запрос упаковывается UDP-дейтаграмму затем в IP-пакет. В заголовке пакета в качестве адреса назначения Указывается IP-адрес 200.5.16.6 DNS-сервера. Этот адрес известен программному обеспечению клиентского компьютера, так как он входит в число его конфигурационных параметров. Сформированный IP-пакет будет перемещаться по сети в неизменном виде (как показано на рис. 16.5), пока не дойдет до адресата — DNS-сервера.

2. Передача кадра Ethernet с IP-пакетом маршрутизатору R3. Для передачи этого IP-пакета необходимо его упаковать в кадр Ethernet, указав в заголовке МАС-адрес получателя. Технология Ethernet способна доставлять кадры только тем адресатам, которые находятся в пределах одной подсети с отправителем. Если же адресат расположен в этой подсети, то кадр надо передать ближайшему маршрутизатору, чтобы тот взял на себя заботу о дальнейшем перемещении пакета. Для этого модуль IP, сравнив номера сетей в адресах отправителя и получателя, то есть 129.13.23.17 и 200.5.16.6, выясняет, что пакет направляется в другую сеть, следовательно, его необходимо передать маршрутизатору, в данном случае маршрутизатору по умолчанию. IP-адрес марщрутизатор по умолчанию также известен клиентскому узлу, поскольку он входит в число конфигурационных параметров. Однако для кадра Ethernet необходимо указать не IP-адрес, а МАС-адрес получателя. Эта проблема решается с помощью протокола ARP, который для ответа на вопрос: Какой МАС-адрес соответствует IP-адресу 194.87.23.1?» делает поиск в своей ARP-таблице. Поскольку обращения к маршрутизатору происходят часто, будем считать, что нужный МАС-адрес обнаруживается в таблице и имеет значение 008048ЕВ7Е60. После получения этой информации клиентский компьютер cit.mgu.com отправляет маршрутизатору R3 пакет, упакованный в кадр Ethernet (рис. 16.6).

Рис. 16.5. IP-пакет с инкапсулированным в него DNS-запросом

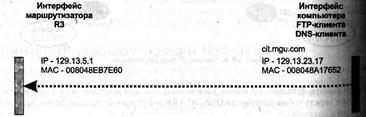

Рис. 16.6. Кадр Ethernet с инкапсулированным IP-пакетом, отправленный с клиентского компьютера

3. Определение IP-адреса и MAC-адреса следующего маршрутизатора R2. Кадр принимается интерфейсом 129.13.5.1 маршрутизатора R3. Протокол Ethernet, работающий на этом интерфейсе, извлекает из этого кадра IP-пакет и передает его протоколу IP. Протокол находит в заголовке пакета адрес назначения 200.5.16.6 и просматривает записи своей таблицы маршрутизации. Пусть маршрутизатор Кб не обнаруживает специфического маршрута для адреса назначения 200.5.16.6, но находит в своей таблице следующую запись:

200.5.16.0 198.21.17.7 198.21.17.6

Эта запись говорит о том, что пакеты для сети 200.5.16.0 маршрутизатор R3 должен передавать на свой выходной интерфейс 198.21.17.6, с которого они поступят на интерфейс следующего маршрутизатора R2, имеющего IP-адрес 198.21.17.7. Однако знания IP-адреса недостаточно, чтобы передать пакет по сети Ethernet. Необходимо определить МАС-адрес маршрутизатора R3. Как известно, такой работой занимается протокол ARP. Пусть на этот раз в ARP-таблице нет записи об адресе маршрутизатора R3. Тогда в сеть отправляется широковещательный ARP-запрос, который поступает на все интерфейсы сети 198.21.17.0. Ответ приходит только от интерфейса маршрутизатора R3: «Я имею 1Р-адрес 198.21.17.7 и мой МАС-адрес 00E0F77F5A02» (рис. 16.7).

Рис. 16.7. Кадры Ethernet с инкапсулированными ARP-запросом и ARP-ответом.

Теперь, зная МАС-адрес маршрутизатора R2 (00E0F77F5A02), маршрутизатор R3 отсылает ему IP-пакет с DNS-запросом (рис. 16.8).

4. Маршрутизатор R2 доставляет пакет DNS-серверу. Модуль IP на маршрутизаторе R2 действует в соответствии с уже не раз описанной нами процедурой: отбросив заголовок кадра Ethernet, он извлекает из пакета IP-адрес назначения и просматривает свою таблицу маршрутизации. Там он обнаруживает, что сеть назначения 200.5.16.0 является непосредственно присоединенной к его второму интерфейсу. Следовательно, пакет не нужно маршрутизировать, однако требуется определить МАС-адрес узла назначения. Протокол ARP «по просьбе» протокола IP находит (либо из ARP-таблицы, либо по запросу) требуемый МАС-адрес 00E0F7751231 DNS-сервера. Получив ответ о МАС-адресе, маршрутизатор R2 отправляет в сеть назначения кадр Ethernet с DNS запросом (рис. 16.9).

Рис. 16.8. Кадр Ethernet с DNS-запросом, отправленный с маршрутизатора R3 маршрутизатору R2

Рис. 16.9. Кадр Ethernet с DNS-запросом, отправленный с маршрутизатора R2

5. Сетевой адаптер DNS-сервера захватывает кадр Ethernet, обнаруживает совпадение МАС-адреса назначения, содержащегося в заголовке, со своим собственным адресом и направляет его модулю IP. После анализа полей заголовка IP из пакета извлекает данные вышележащих протоколов. DNS-запрос передается программному модулю DNS-сервера DNS-сервер просматривает свои таблицы, возможно, обращается к другим DNS-серверам и в результате формирует ответ, смысл которого состоит в следующем «Символьному имени unix.mgu.com соответствует IP-адрес 56.01.13.14».

Процесс доставки DNS-ответа клиенту cit.mgu.com совершенно аналогичен процессу передачи DNS-запроса, который мы только что так подробно описали. Работая в тесной кооперации, протоколы IP, ARP и Ethernet передают клиенту DNS-ответ через всю составную сеть (рис. 16.10).

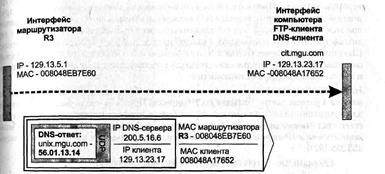

Рис. 16.10. Кадр Ethernet с DNS-ответом, отправленный с маршрутизатора R3 компьютеру-клиенту

FTP-клиент, получив IP-адрес FTP-сервера, посылает ему свое сообщение, используя те же описанные ранее механизмы доставки данных через составную сеть. Однако для читателя будет весьма полезно мысленно воспроизвести этот процесс, обращая особое внимание на значения адресных полей заголовков кадров и заголовка вложенного IP-пакета.
