Протокол разрешения адресов

Никакой функциональной зависимости между локальным адресом и его IP-адресом не существует, следовательно, единственный способ установления соответствия — ведение таблиц. В результате конфигурирования сети каждый интерфейс «знает» свои IP-адрес и локальный адрес, что можно рассматривать как таблицу, состоящую из одной строки. Проблема состоит в том, как организовать обмен имеющейся информацией между узлами сети.

Для определения локального адреса по IP-адресу используется протокол разрешения адресов (Address Resolution Protocol, ARP). Протокол разрешения адресов реализуется различным образом в зависимости от того, работает ли в данной сети протокол локальной сети (Ethernet, Token Ring, FDDI) с возможностью широковещания или же какой-либо из протоколов глобальной сети (Frame Relay, ATM), которые, как правило, не поддерживают широковещательный доступ.

Рассмотрим работу протокола ARP в локальных сетях с широковещанием.

На рис. 15.6 показан фрагмент IP-сети, включающий две сети — Ethernet (из трех конечных узлов Л, В и С) и Ethernet2 (из двух конечных узлов D и Е), Сети подключены соответ­ственно к интерфейсам 1 и 2 маршрутизатора. Каждый сетевой интерфейс имеет IP-адрес и МАС-адрес. Пусть в какой-то момент IP-модуль узла С направляет пакет узлу D. Протокол IP узла С определил IP-адрес интерфейса следующего маршрутизатора — это IP1. Теперь, прежде чем упаковать пакет в кадр Ethernet, и направить его маршрутизатору, необходимо определить соответствующий МАС-адрес. Для решения этой задачи протокол IP обращается к протоколу ARP. Протокол ARP поддерживает на каждом интерфейсе сетевого адаптера или маршрутизатора отдельную ARP-таблицу, в которой в ходе функционирования сети накапливается информация о соответствии между IP-адресами и МАС-адресами других интерфейсов данной сети. Первоначально, при включении компьютера или маршрутизатора в сеть все его ARP-таблицы пусты.

1. На первом шаге происходит передача от протокола IP протоколу ARP примерно такого сообщения: «Какой МАС-адрес имеет интерфейс с адресом IP1;
2. Работа протокола ARP начинается с просмотра собственной ARP-таблицы. Предположим, что среди содержащихся в ней записей отсутствует запрашиваемый IP-адрес;
3. В этом случае исходящий IP-пакет, для которого оказалось невозможным определить локальный адрес из ARP-таблицы, запоминается в буфере, а протокол ARP формирует ARP-запрос, вкладывает его в кадр протокола Ethernet и широковещательно рассылает;
4. Все интерфейсы сети Ethernet1 получают ARP-запрос и направляют его «своему» протоколу ARP. ARP сравнивает указанный в запросе адрес IP1 с IP-адресом интерфейса, на который поступил этот запрос. Протокол ARP, который констатировал совпадение (в данном случае это ARP маршрутизатора 1), формирует ARP-ответ.

В ARP-ответе маршрутизатор указывает локальный адрес MAC1 своего интерфейса и отправляет его запрашивающему узлу (в данном примере узлу С), используя его локальный адрес. Широковещательный ответ в этом случае не требуется, так как формат ARP-запроса предусматривает ноля локального и сетевого адресов отправителя. Заметим, что зона распространения ARP-запросов ограничивается сетью Ethernet1, так как на пути широко вещательных кадров барьером стоит маршрутизатор.

Рис. 15.6. Схема работы протокола ARP

На рис, 15.7 показан кадр Ethernet с вложенным в него ARP-сообщением. ARP-запросы и ARP-ответы имеют один и тот же формат. В табл. 15.2 в качестве примера приведены значения полей реального ARP-запроса, переданного по сети Ethernet.

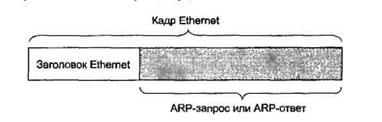

Рис. 15.7. Инкапсуляция ARP-сообщений в кадр Ethernet

В поле типа сети для сетей Ethernet указывается значение 1. Поле типа протокола позволяет использовать протокол ARP не только с протоколом IP, но и с другими сетевыми протоколами. Для IP значение этого поля равно 0x0800. Длина локального адреса для протокола Ethernet равна 6 байт, а длина IP-адреса — 4 байта. В поле операции для ARP-запросов указывается значение 1, для ARP-ответов — значение 2.

Из этого запроса видно, что в сети Ethernet узел с IP-адресом 194.85.135.75 пытается определить, какой МАС-адрес имеет другой узел той же сети, сетевой адрес которого 194.85.135.65. Поле искомого локального адреса заполняю нулями.

Таблица 15.2. Пример ARP-запроса

Ответ присылает узел, опознавший свой IP-адрес. Если в сети нет машины с искомым IP-адресом, то ARP-ответа не будет. Протокол IP уничтожает IP-пакеты, направляемые по этому адресу. В табл. 15.3 показаны значения полей ARP-ответа, который мог бы поступить на приведенный в табл. 15.2 ARP-запрос.

Таблица 15.3. Пример ARP-ответа

В результате обмена ARP-сообщениями модуль IP, пославший запрос с интерфейса, имеющего адрес. 194.85.135.75, определил, что IP-адресу 194.85.135.65 соответствует МАС-адрес 00E0F77F1920. Этот адрес затем помещается в заголовок кадра Ethernet, ожидавшего отправления IP-пакета.

Чтобы уменьшить число ARP-обращений в сети, найденное соответствие между IP-адресом и MAC-адресом сохраняется в ARP-таблице соответствующего интерфейса, в данном случае — это запись:

194.85.135.65 - 00EOF77F1920

Данная запись в ARP-таблице появляется автоматически, спустя несколько миллисекунд после того, как модуль ARP проанализирует ARP-ответ. Теперь, если вдруг вновь возникнет необходимость послать пакет по адресу 194.85.135.65, то протокол IP прежде, чем посылать широковещательный запрос, проверит, нет ли уже такого адреса в ARP-таблице.ARP-таблица пополняется не только за счет поступающих на данный интерфейс ARP-ответов, но и в результате извлечения полезной информации из широковещательных ARP-запросов. Действительно, в каждом запросе, как это видно из табл. 15.2 и 15.3, содержатся IP-адрес и МАС-адрес отправителя. Все интерфейсы, получившие этот запрос, могут поместить информацию о соответствии локального и сетевого адресов отправителя в собственную ARP-таблицу. В частности, все узлы, получившие ARP-запрос (см. табл. 15.2), могут пополнить свою ARP-таблицу записью: 194.85.135.75 - 008048ЕВ7Е60

Таким образом, вид ARP-таблицы, в которую в ходе работы сети были добавлены две упо­мянутые нами записи, иллюстрирует табл. 15.4.

Таблица 15.4. Пример ARP-таблицы

В ARP-таблицах существует два типа записей: динамические и статические. Статические записи создаются вручную с помощью утилиты аrр и не имеют срока устаревания, точнее, они существуют до тех пор, пока компьютер или маршрутизатор остается включенным, Динамические записи должны периодически обновляться. Если запись не обновлялась в течение определенного времени (порядка нескольких минут), то она исключается из таблицы. Таким образом, в ARP-таблице содержатся записи не обо всех узлах сети, а только о тех, которые активно участвуют в сетевых операциях. Поскольку такой способ хранения информации называют кэшированием, ARP-таблицы иногда называют ARP-кэшем.

В некоторых случаях возникает обратная задача — нахождение IP-адреса по известному локальному адресу. Тогда в действие вступает реверсивный протокол разрешения адресов (Reverse Address Resolution Protocol, RARP), Этот протокол используется, например, при старте бездисковых станций, не знающих в начальный момент времени своего IР-адреса, но знающих МАС-адрес своего сетевого адаптера.
