Облегченные конструкции стен из профильного листа

Стены из металлических листов с эффективным утеплителем устраивают в одноэтажных промышленных зданиях при влажности воздуха в помещении до 60%- Цо­коль таких стен выполняют из лег­кобетонных панелей или кирпича. Вышележащие участки стен, вы­полненные из профилированного листа, закрепляют к горизонталь­ным ригелям стенового фахверка.

По конструктивному решению металлические стены различают:

послойно собираемые из сталь­ных листов и плит утеплителя;

монтируемые из укрупненных панелей, изготовленных на строи­тельной площадке;

монтируемые из панелей завод­ского изготовления.

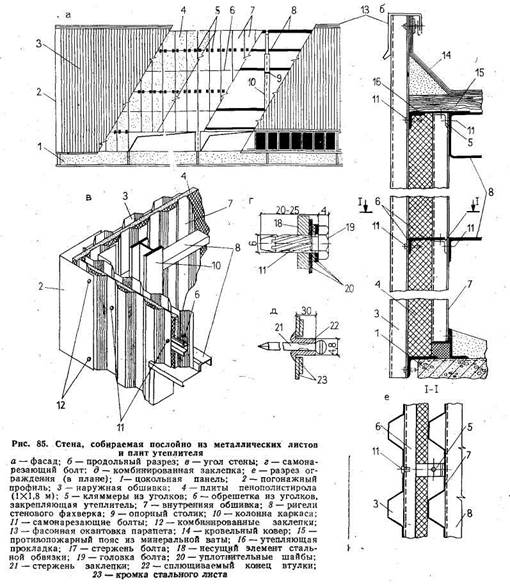

Стены полистовой сборки (рис. 85) состоят из горизонтальных ригелей, обшивки из профилирован­ных листов и пенополистирольных плит утеплителя. При возведении

стен вначале устанавливают внутреннюю обшивку, затем теплоизо­ляцию и наружную обшивку. К ригелям стенового фахверка об­шивка закрепляется самонарезаю­щими болтами. Профилированные листы обшивки соединяют внахле­стку и закрепляют комбинирован­ными заклепками.

Укрупненные панели стен (рис. 86) изготовляют на строительной площадке. К стальной раме из продольных и поперечных элемен­тов прикрепляют внутреннюю об­шивку, детали крепления, горизон­тальные уголки. В два слоя укла-

дывают плиты утеплителя и закре­пляют наружную обшивку. Изго­товленные панели устанавливают на цоколь либо на стальные опор­ные консоли, приваренные к колон­нам, и закрепляют их болтами (рис. 86,(3) с крепежными наклад­ками. Вертикальные швы заполня­ют утепляющей прокладкой и за­крывают нащельником.

Стены из трехслойных панелей заводского изготовления (рис. 87) усиливают ригелями фахверка, за­крепленного на опорных консолях колонн. Панели (рис. 87,6, в) из­готовляются шириной 1—1,5 м и длиной от 2,4 до 12 м. Они состоят из стальной обшивки, заполненной вспененным пенополиуретаном.

Панели устанавливают верти­кально и закрепляют к ригелям фахверка (рис. 87,е) болтами с накладными крюками. Вертикальные стыки панелей (рис. 87, г, д) соеди­няются вшпунт или закрываются с двух сторон нащельником. В го­ризонтальный стык (рис. 8?,ж, и) укладывают упругую прокладку, герметизируют шов мастикой и за­крывают фартуком из оцинкован­ной стали.

, Парапеты, обрамления углов, проемов и другие элементы стен накрывают погонажными элемен­тами, закрепляя их самонарезаю­щими болтами к элементам каркаса и комбинированными заклепка­ми к наружной обшивке.

От коррозии металлические стены защищают оцинкованными или полимерными покрытиями.
