Описание и принцип действия прибора. Прибор ТММ-32, разра­ботанный СКВ и предназначенный для определения коэффициента сухого трения и трения несмазанных тел (рис

Прибор ТММ-32, разра­ботанный СКВ и предназначенный для определения коэффициента сухого трения и трения несмазанных тел (рис. 5). Основной частью прибора является каретка 3, имеющая поступательное движение на роликах 2 по основанию 14. Движение каретки осу­ществляется при помощи бесконечного троса 21, надетого на роли­ки 18 и 22. Ролик 22 получает вращение от реверсивного электро­двигателя 1 через червячный редуктор. На каретке 3 крепятся сменные плиты 4, выполненные из различных материалов. Верхняя часть этих плит служит одной из плоскостей трения. На плиту укладывается испытуемый образец 5. Основания 6 образца - смен­ные и также выполнены из разных материалов. Нижняя поверх­ность их служит второй плоскостью трения. Для приведения пло­скости трения SS в горизонтальное положение корпус прибора 14 снабжен установочными винтами 17. Образец 5 с помощью жесткого троса 8 прикреплен к балке 9, выполненной из пружинной закален­ной стали и закрепленной на кронштейне 12. К кронштейну 12 прикреплен также индикатор 13, который измерительным наконеч­ником упирается в балку 9. При движении каретки 3 влево по стрелке «а» образец 5, лежащий на каретке, стремится сдвинуться вместе с кареткой и изгибает через трос 8 балку 9. За счет трения между образцом 5 и плитой 4 трос 8 развивает усилие, воспринимаемое балкой 9. Это трение сначала удерживает

образец 5 на месте, а затем он сколь­зит по плите 4. Вес образца равен G, си­ла трения F, приложенная к образцу со стороны каретки, равняется ƒG, где ƒ — коэффициент трения между плитой 4 и основанием 6. Эта сила трения целиком без всяких потерь воспринимается балкой 9. Деформации изгиба балки 9 измеряются индикатором 13. Отсчет показания шкалы индика­тора в миллиметрах по вспомогательной таблице переводится в ньютоны и дает величину силы трения. В силу скачкообраз­ного характера трения и изменчивости его величины для различ­ных участков плоскости SS плиты 4 отсчет значений величины cилы трения визуально по шкале индикатора 13 сделать не удается. Стрелка индикатора 13 довольно быстро колеблется в некотором диапазоне шкалы. Можно отметить крайние положения стрелки и соответствующее им среднее положение, следовательно, по индика­тору 13 можно определить только среднее значение силы трения.

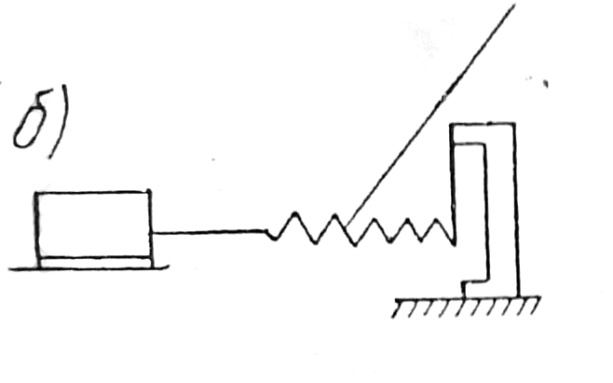

На приборе ТММ-32 можно также определить силу трения при страгивании. Для этого жесткий трос 8, соединяющий образец 5 с балкой 9, надставляется пружиной 16 (рис. 6.6, б). Жесткость пружины 16 небольшая, поэтому нарастание силы, приложенной к образцу 5, будет происходить плавно. Образец 5 вначале будет двигаться вместе с кареткой 3. Движение образца относительно каретки начнет происходить только тогда, когда в пружине возникает усилие, равное силе трения покоя (страгивания). Этот момент нетрудно установить по индикатору 13, так как стрелка индикатора при малой жесткости пружины движется плавно и медленно. Дви­жение каретки 3 производится от двигателя вправо и влево. Пуск двигателя осуществляется переключателем 15. Остановка каретки в крайних положениях автоматическая, для чего в корпусе 14 при­бора смонтировано два концевых выключателя. Тарировка показа­ний индикатора производится с помощью грузиков с известными силами тяжести, подвешиваемых на нити 20, перекинутой через блок 10. Индикатор 13 устанавливается на нуль в тот момент, когда балка 9 ничем не нагружена.

Основные параметры прибора ТММ-32

1. Максимальное относительное перемещение образцов - 300 мм

2. Скорость перемещения - 0,1 м/сек

3. Силы тяжести испытуемых образцов - 45 H

4. Материалы сменных плит - сталь, чугун, дюралюминий

5. Материал сменных колец испытуемых образцов - сталь, чугун, латунь

6. Максимальная сила трения - 20 H

7. Питание двигателя - 127 в,

частота - 50 гц

8. Потребляемая мощность - 13 Вт

9. Габариты 1540 * 140 * 205 мм

10. Масса - 40 кг
