Описание установки. Лабораторная работа выполняется на установке ТММ 35, схема которой приведена на рис

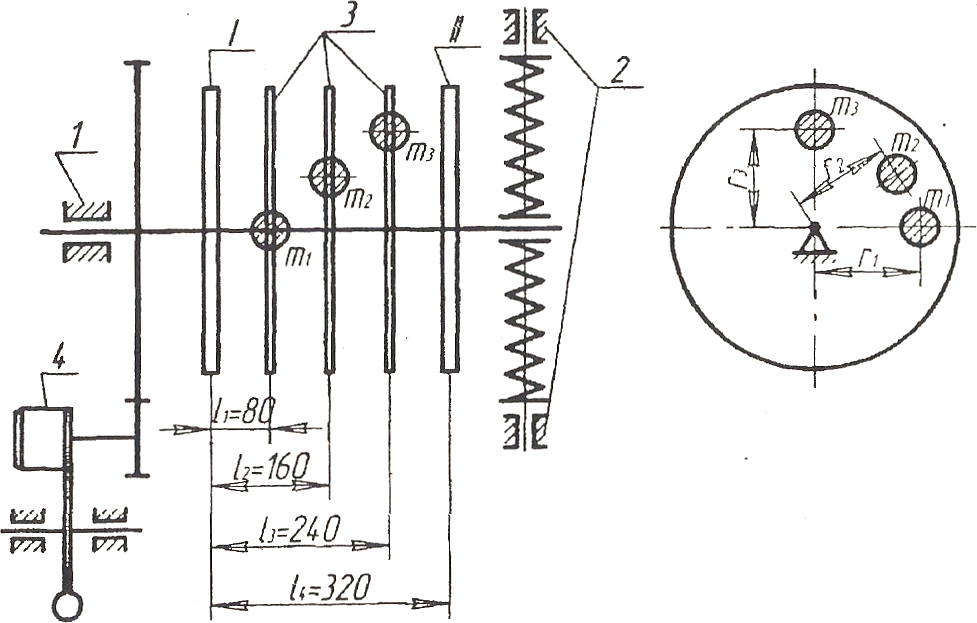

Рис. 3.4. Схема установки

Лабораторная работа выполняется на установке ТММ 35, схема которой приведена на рис. 3.4. На основании (рис.3.4) закреплены стойки (1) и (2), в которые устанавливается ротор. Ротор представляет собой вал с пятью статически отбалансированными дисками, которые имеют возможность поворачиваться вокруг оси вращения и имеют прорези для постановки груза. Угол поворота плоскости определяется по лимбу. Три средних диска (3) служат для установки неуравновешенных масс. Два крайних диска (1, 11) являются плоскостями приведения - на них располагаются противовесы. Одна из опор имеет возможность совершать колебания в горизонтальном направлении. Разгон ротора осуществляется двигателем (4), закреплены на рычаге с помощью фрикционной передачи.

4. Порядок выполнения работы:

1. В соответствии с заданием, данным преподавателем, поставить в плоскости (3) неуравновешенные массы.

2. Построить многоугольник статических дисбалансов и определить статический дисбаланс противовеса. Исходя из определенного дисбаланса подобрать величины m_n и r_n, и определить угол α_n (угол поворота плоскости приведения).

3. Поставить противовес в любой плоскости приведения (1, 11) и проверить статическую уравновешенность ротора: при повороте на любой угол ротор должен находиться в безразличном равновесии.

4. Проверить динамическую неуравновешенность ротора — при разгоне ротора правый конец совершает колебания в горизонтальной плоскости. Ротор остановить, противовес снять.

5. Построить многоугольник динамических дисбалансов и определить дисбаланс противовеса, который следует расположить в плоскости (11). Исходя из определенного дисбаланса, подобрать величины т₁₁ и r₁₁, и определить угол α₁₁.

6. Построить многоугольник статических дисбалансов с учетом противовеса, расположенного в плоскости (11), и определить параметры противовеса, который следует расположить в плоскости (1) для статического уравновешивания системы.

7. Противовесы расположить в плоскостях (1 и 11) и проверить статическую и динамическую уравновешенность ротора.

5. Принадлежности, необходимые для выполнения работы:

линейка с миллиметровыми делениями, транспортир, карандаш, калькулятор, авторучка.
