Система АРУ





Автоматическая регулировка необходима для обеспечения приема при быстро изменяющихся условиях, когда оператор не может действовать с достаточной быстротой и точностью, пользуясь ручными регуляторами.



Кроме того, автоматизация позволяет упростить функции оператора либо вовсе исключить необходимость обслуживания приемной аппаратуры [12].

Функции регулировок усложняются, когда требуется обеспечить прием сложных сигналов при меняющихся условиях распространения и в сложной шумовой обстановке.

Системой АРУ будет охвачен блок УПЧ1, т.к. сигнал на входе и выходе блока будет уже значителен по уровню. К широкополосному усилителю УПЧ1 подключаю систему АРУ и собираю схему в программной среде Multisim 13 (рис.4.1).

На вход схемы подаются два сигнала - заданная частота (в данном случае 25 МГц) и генератор импульсов.



Рисунок4.1 - Схема АРУ на широкополосном усилителе УПЧ1



Определяю амплитуду входного сигнала и его уровень. Согласно ГОСТ 5651-89, для высшего типа приемника изменение уровня сигнала на входе должно составлять 50 дБ, а изменение уровня сигнала на выходе не более 10 дБ [13].

Согласно техническому заданию, необходимо при автоматической регулировке обеспечить глубину - 60 дБ.

Определяю глубину автоматической регулировки

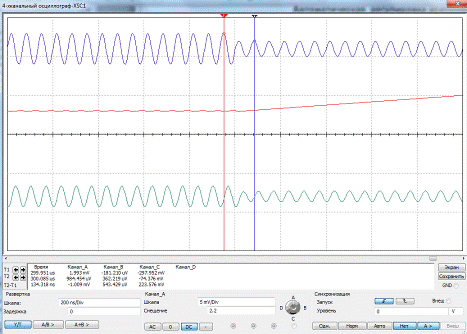

Рис. 4.2 - значения амплитуд входного и выходного сигнала системы АРУ



Таким образом:

Уровни изменений входного сигнала:

Um1 = 1,972 мВ;

Um2 = 984,454 мкВ.

Тогда:



, мВ,

, дБ.

Учитывая, что изменение уровня сигнала на выходе должно составлять не более 10 дБ, определим амплитуды выходного сигнала.

Уровни изменений выходного сигнала при включении АРУ:

Um1 = 1,337 В;

Um2 = 685,606 мВ.



Определяю изменение уровня сигнала на выходе:



, В,

, дБ.



При ручной регулировке необходимо обеспечить глубину - 50 дБ.

Определяю глубину ручной регулировки по осциллограмме на рис.4.3.

Рис. 4.3 - определение глубины регулировки АРУ



Таким образом:

амплитуда входного сигнала: Um1 = 998,355 мкВ;

амплитуда выходного сигнала: Um2 = 2,453 мВ.

Тогда:



, мВ,

, дБ.

Заключение

В ходе работы над курсовым проектом сначала были выполнены предварительные расчеты, позволившие выбрать и обосновать структурную схему радиоприемника, получены исходные данные для расчета преселектора, усилителя промежуточной частоты. В курсовом проекте дана оценка коэффициенту шума приемника, рассчитана система АРУ. Так же были определены основные требования к блоку АЦП. Были составлены: структурная схема приемника; принципиальная схема усилителя первой промежуточной частоты; принципиальная схема преселектора с перечнями элементов. Для блока УПЧ 1 был спроектирован ПАВ фильтр.

Путем проведения компьютерной симуляции, была проверена достоверность расчетов.




Список литературы

1. Проектирование радиоприемных устройств. Под редакцией А.П. Сиверса. Учебное пособие для вузов. - М., Сов. Радио, 1976 - 488 с.

2. Е.А. Колосовский "Устройства приема и обработки сигналов" г. Москва Горячая линия - Телеком 2007 г. с.94 - 101

3. Бакеев Д.А., Дуров А.А., Ильюшко С.Г., Марков В.А., Парфёнкин А.И. Прием и обработка информации. Курсовое проектирование устройств приема и обработки информации: Учебное пособие. - Петропавловск-Камчатский: КамчатГТУ, 2007. - 151 с.

4. Свободная электронная энциклопедия http://ru. wikipedia.org/wiki/ ПЛИС

5. ГОСТ 5651-89 Аппаратура радиоприёмная бытовая.

6. Бобров Н.В. Радиоприемный устройства издание 2 изд. Энергия 1986 г. С.135

7. Подлесный С.А. - электронное учебное пособие/ Устройства приема и обработки сигналов - Красноярск: ИПК СФУ, 2008

8.Л.Н. Волков, М. С, Немировский, Ю.С. Шинаков "Системы цифровой радиосвязи" Экотрендз Москва 2005 г. С.91 - 96

9.Б. Картер Р. Манчини "Операционные усилители для всех" Москва из. Дом Додэка - XXI 2007г. с.132 - 140

10. Румянцев К.Е. Прием и обработка сигналов: Учеб. пособие для студ. высш. учеб. заведений/ - М.: Издательский центр "Академия", 2004. - 528с.

11. Подлесный С.А. - электронное учебное пособие/ Устройства приема и обработки сигналов - Красноярск: ИПК СФУ, 2008

12. Н.И. Фомин Радиоприемные устройства 3-ее издание М - Горячяя линия - Телеком 2007 г. С.117.
