Расчет первого усилителя промежуточной частоты
В качестве УПЧ1 был выбран широкополосный каскад на ОУ с ПАВ фильтром в нагрузке. Необходимые расчеты проведены в среде MathCad 15
Определяю относительную расстройку контура на зеркальной частоте
v: = (25,9Ч106/24,975Ч106) / (24,975Ч106/25,9Ч106) = 1
Определяю полосу пропускания ПАВ фильтра в нагрузке
Δf= f0/Q Δf= 24.975Ч106/100= 0.25 MГц Рис. 2.8 - широкополосный усилитель без ПАВ фильтра в нагрузке

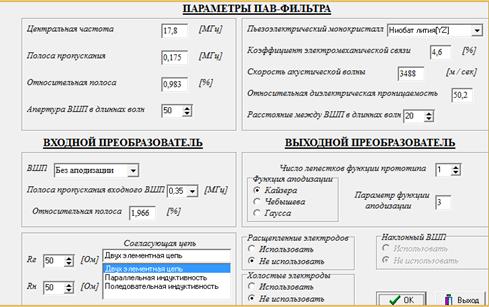

С помощью программной среды "Расчет ПАВ фильтров" проектирую фильтр с необходимыми мне параметрами. В окно "Параметры ПАВ фильтра" ввожу необходимые для расчета данные Рис. 2.9 - окно с вводом данных для расчёта фильтра

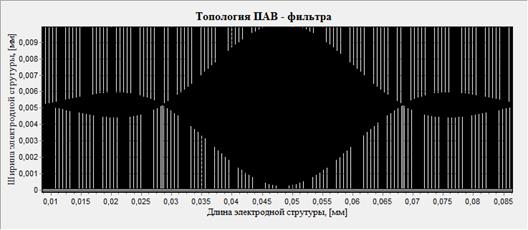

После ввода необходимых данных, запускаю проектирование структуры ПАВ фильтра. Структура полученного ПАВ фильтра привожу на рис. 2.10
Рис. 2.10 - топология ПАВ фильтра
В конце проектирования УПЧ1 привожу АЧХ широкополосного усилителя с ПАВ фильтром в нагрузке Рис. 2.11 - АЧХ спроектированного УПЧ1
Анализируя АЧХ, ясно, что подавление зеркальной частоты в блоке УПЧ1 осуществляется на 60 дБ.
|
