Трубокомпрессор

Кіріспе

11–суретті қараңыз. Атмосфера ауасын оттегімен байытылған сығылған жану ауасымен берілуін қаматамсыз етеді. Трубокомпрессор шығару құбыры газдарымен қозғалысқа келеді, қозғалтқыштың (ПӘК) жоғарлатады.

Трубокомпрессордың ерекшеліктері:

Жылдамдықтың барлық диапозонында шығару құбыры газдарымен қозғалысқа келеді. Тісті берілісі жоқ.

Жанармай шығынының азаюын қамтамасыз етеді.

Өз параметрлері бойынша нақты қозғалтқышқа қарай іріктеледі.

Қозғалтқыштың мәжбүрлі салқындату жүйесінен шыққан су трубокомпрессор тірегінің төменгі бөлігі арқылы өтеді де, трубокомпрессордың жоғарғы бөлігіндегі суағар құбырына келіп түседі.

Сурет.

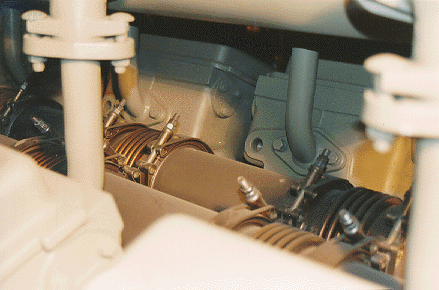

Шығару құбырлары (Выпускные коллекторы)

Кіріспе

12–суретті қараңыз. Шығару құбырлары шығарылатын газдарды трубокомпрессорға бағыттайды.

Шығару құбырларының ерекшеліктері:

Қос түтікті жаңа құрылым барлық 16 цилиндрлі және қуаттылығы жоғары 12 цилиндрлі қозғалтқыштарда қолданылады.

Қарапайым жинақта (дара түтікті) тиісінше ескі 16 цилиндрлі және қуаттылығы жоғары 12 цилиндрлі қозғалтқыштарда қолданылады.

Қуаттылығы жоғары қозғалтқыштарда жұмыс істеу кезіндегі тиімділігі өте жоғары.

Қосалқы бөлшектердің ең аз қажеттілігін қамтамасыз ететін көп секциялы құрылым.

Сурет.

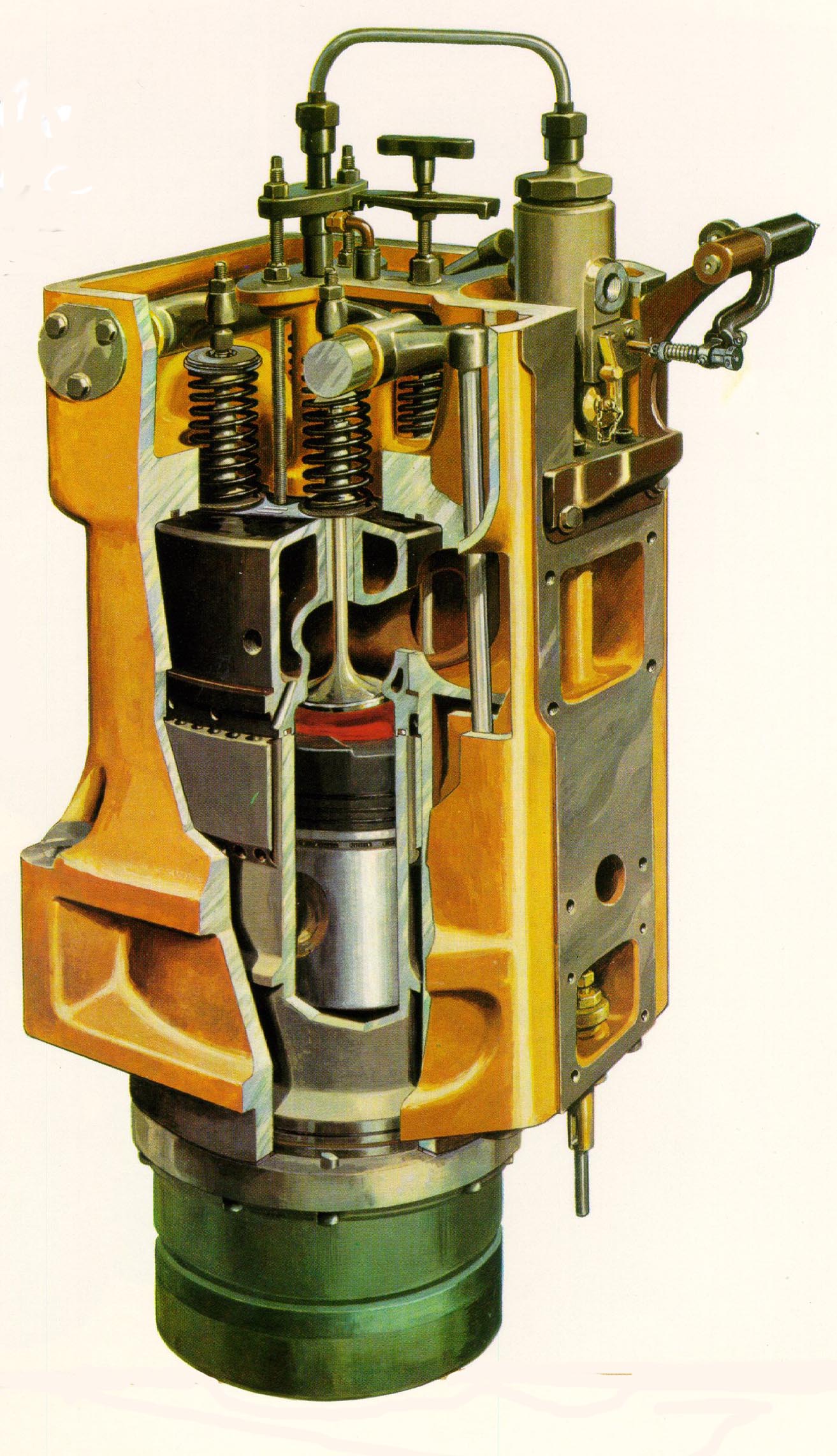

Цилиндр жинағы

Кіріспе

13–суретті қараңыз. Поршень орналастырылатын камера (цилиндр) төмендегі бөліктерден тұрады:

Үш негізгі түйін:

Қаптама, гильза, клапан қорабы

Сурет.

Цилиндр қаптамасы

14 – суретті қараңыз. Цилиндр қаптамасының ерекшеліктері төмендегідей:

Шойыннан құйылған бұйым

Онда цилиндрдің қалған барлық тетіктері мен агрегаттары орналастырылады.

Сурет.
