Задание по теме 11





1. Выполнить 3 - 5 рабочих чертежей деталей со сборочного чертежа(сборочный чертеж и номера деталей, которые нужно вычертить с него, выдаются на кафедре).

2. Выполнить аксонометрическую проекцию одной детали (по указанию преподавателя кафедры).

Указания по выполнению задания.Выполнять эту контрольную работу надо в такой последовательности:

1. Внимательно рассмотреть чертеж, подлежащий деталированию; уяснить назначение изображенного на нем изделия, взаимодействие всех его составных частей, способов их соединения и т. д. Отметим, что изучение любого чертежа всегда начинают с прочтения текстов, содержащихся в основной надписи.

2. Представить себе в основных чертах формы деталей, чертежи которых предстоит выполнить. Наметить для каждой из них число изображений (видов, разрезов, сечений). Так, для простых деталей типа показанных на рисунке 57 достаточно дать одно изображение; для показа отверстия в ступицах зубчатых колес, шкивов и т. и. деталей вместо второго изображения достаточно дать контур отверстия (рис. 82); детали типа крышки, корпуса и т. п. требуют трех (см. рис. 49) изображений и более.

Следует возможно шире использовать выносные элементы для изображения элементов детали, имеющих небольшие размеры (рис. 83). На чертежах предметов со сплошной сеткой, рифлением и т. п. эти элементы допускается изображать частично (рис. 84); допускается не изображать небольшие линии пересечения поверхностей (см. рис. 46) и т. д.



Рисунок 82 Рисунок 83 Рисунок 84



Полезно вновь перечитать ГОСТ 2.305 - 68 «Изображения - виды, разрезы, сечения», изучавшийся в предыдущей контрольной работе, а также сделать наброски деталей, подлежащих вычерчиванию. Наметить масштабы.

3. Подготовить лист чертежной бумаги формата А1 и подразделить его на меньшие форматы, A3 или А4, согласно сделанным наброскам (рис. 85). Чертить на листе формата А1 удобнее - хороший обзор, удобство увязки размеров сопрягаемых поверхностей и пр. Но по окончании работы для удобства пересылки его следует разрезать на отдельные форматы, приведя все путем сгиба к формату А4.

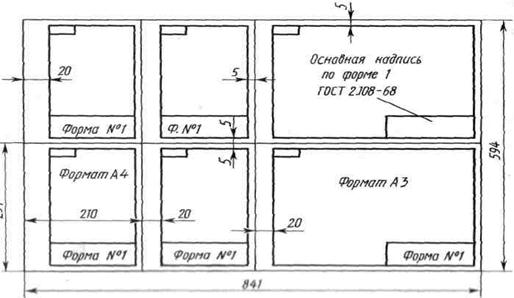

Рисунок 85 – Пример разбивки листа А1 на более мелкие форматы



4. Выполнить (тонкими линиями!) требуемые чертежи. Не забывать, что главное изображение (на фронтальной плоскости проекций) должно давать наиболее полное представление о форме и размерах изображаемого предмета.

5. Нанести размерные и выносные линии, как бы мысленно изготовляя деталь. Повторно прочитать ГОСТ 2.307 - 68.

6. Нанести обозначение шероховатости поверхностей, руководствуясь табл. 21 (только для студентов механико-машиностроительных специальностей). Высота знаков 5 мм.

7. Нанести размерные числа (номинальные) путем обмера изображений (разумеется, с учётом масштабов). Высота цифр размерных чисел 5мм. Необходимо согласовывать размеры, получаемые путём обмера элементов деталей на чертеже общего вида, с ГОСТ 6636 - 69 «Номинальные линейные размеры»,

делая соответствующие округления с наибольшим приближением к рекомендуемым стандартом числам. Особое внимание уделить согласованию размеров сопрягающихся поверхностей (рис. 86). Эти размеры на чертежах деталей подчеркнуть красной линией.



Рисунок 86



8. Внимательно просмотреть выполненные чертежи и аккуратно обвести все линии (толщина линии контура видимых «0,8 - 1,0 мм, линий невидимого контура «0,4 - мм, всех остальных 0,2 - 0,3 мм).

9. Заполнить основную надпись. Четко написать свою фамилию (обязательно чернилами), рядом расписаться и проставить дату окончания чертежа по типу: 12.09.88. Указать материалы; нанести обозначения чертежей детали, руководствуясь рисунками 49, 50 и 72.

10. Выполнить аксонометрическое изображение одной детали (задается преподавателем) на отдельном листе формата A3. Вид аксонометрии и масштаб заочник выбирает самостоятельно.



Для справки приводим обозначения стандартов по состоянию на 01.01.2009.

ГОСТ 2.101—68 Виды изделий;

ГОСТ 2.103—68 Стадии разработки;

ГОСТ 2.104—68 Основные надписи;

ГОСТ 2.108—68 Спецификации;

ГОСТ 2.109—73 Основные требования к чертежам;

ГОСТ 2.301—68 Форматы;

ГОСТ 2.302—68 Масштабы;

ГОСТ 2.303—68 Линии;

ГОСТ 2.304—81 Шрифты чертежные;

ГОСТ 2.305—68. Изображения. Виды, разрезы, сечения;

ГОСТ 2.306—68 Обозначения графических материалов и* правила их нанесения на чертежах;

ГОСТ 2.307—68 Нанесение размеров и предельных отклонений;

ГОСТ 2.309—73 Обозначение шероховатости поверхности;

ГОСТ 2789—73 Шероховатость поверхностей. Параметры и характеристики;

ГОСТ 2.311—68 Изображение резьбы;

ГОСТ 2.313—82 Условное изображение неразъемных сооружений;

ГОСТ 2.316—68 Правила нанесения на чертежах надписей, технических требований и таблиц;

ГОСТ 2.317—69 Аксонометрические проекции.

В текст и чертежи пособия по возможности внесены соответствующие поправки, за исключением образцов шрифтов, которые теперь должны выполнять с более тонкими линиями обводки, а именно толщиной, равной 1/10 или 1/14 размера шрифта.



Вопросы для сдачи зачёта

1.Что называется деталью?

2.Что называется изделием и каковы его составные части?

3.Какие чертежи называются рабочими? Их назначение?

4.Что такое деталирование?

5.Порядок чтения сборочного чертежа.

6.Почему каждая деталь должна вычёркиваться на отдельном формате?

7.По какой стороне формата (длинной или короткой) располагается основная надпись и рамка размером 14 × 70 (для повторного написания номера чертежа)?

8.Для деталей, какой формы достаточно изобразить одну проекцию?

9.Какие условные знаки помогают сократить число изображений?

10.Понятие о сопряжённых размерах.

11.Какое количество изображений необходимо выполнить на каждый предмет?

12.Чем руководствуются при выборе главного вида детали?

13.Как изображаются на чертеже детали удлинённой формы?

14.Понятие о выносном элементе; его обозначение на чертеже.

15.В чём различие между видом, разрезом и сечением?

16.Отличие рабочего чертежа детали от эскиза.

17.Какие существуют системы простановки размеров?

18.Что называется конструкторской и технологической базами?

19.Особенности нанесения размеров на детали, входящие в сварной узел?

20.Какими параметрами определяется шероховатость поверхности?

21.Основные правила нанесения знаков шероховатости на изображение детали: а) если поверхности обработаны одинаково; б) если поверхности имеют разную шероховатость; в) на листовую деталь; г) на деталь, изготовленную из прокатной стали (уголка, швеллера, двутавра и т. д.).

22.Какие крепёжные резьбы применяются в машиностроении и как они обозначаются на чертеже?

23.Ходовые резьбы и их обозначение на чертежах.

24.Как изображается в разрезах сферический шарик, тонкая стенка типа рёбер жёсткости, болты, винты, валы, оси, штифты?

25.В каком месте чертежа принято размещать технические требования?

26.Назначение сборочных чертежей.

27.Порядок выполнения сборочного чертежа с натуры, «по описанию».

28.Как изображаются на сборочном чертеже пограничные (соединение) части других изделий?

29.Изображение на сборочном чертеже перемещающихся частей изделия.

30.Можно ли на сборочном чертеже размещать изображения деталей?

31.Какие упрощения допускаются при вычерчивании сборочного чертежа?

32.Какие размеры наносятся на сборочном чертеже?

33.Какими линиями и в каком порядке наносятся номера позиций составных частей изделия?

34.В каком случае допускается делать общую линию – выноску?

35.Что такое спецификация. Основные разделы и их заполнение.


СОДЕРЖАНИЕ

Пояснительная записка............................................. 3

1. Начертательная геометрия 4

Методические указания к изучению курса начертательной геометрии 4

Литература................................................................ 8

Рабочая программа по начертательной геометрии. 8

Контрольные работы................................................ 10

Контрольная работа 1.............................................. 10

Контрольная работа 2.............................................. 20

Вопросы для самопроверки..................................... 31

2. Инженерная графика............................................. 35

Методические указания к изучению курса «Инженерная графика» 35

Литература................................................................ 37

Контрольные работы................................................ 38

Контрольная работа 1.............................................. 38

Контрольная работа 2.............................................. 69

Контрольная работа 3.............................................. 116

Вопросы для сдачи зачета........................................ 119
