Смешанное соединение резисторов

Смешанное соединение резисторов является комбинацией последовательного и параллельного соединения. Иногда подобную комбинацию называют последовательно-параллельным соединением.
На рисунке 4 показан простейший пример смешанного соединения резисторов.

Рисунок 4. Смешанное соединение резисторов.

На этом рисунке видно, что резисторы R2 R3 соединены параллельно, а R1, комбинация R2 R3 и R4 последовательно.
Для расчета сопротивления таких соединений, всю цепь разбивают на простейшие участки, из параллельно или последовательно соединенных резисторов. Далее следуют следующему алгоритму:
1. Определяют эквивалентное сопротивление участков с параллельным соединением резисторов.
2. Если эти участки содержат последовательно соединенные резисторы, то сначала вычисляют их сопротивление.
3. После расчета эквивалентных сопротивлений резисторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных сопротивлений.
4. Рассчитывают сопротивления полученной схемы.

Пример расчета участка цепи со смешанным соединением резисторов приведен на рисунке 1.

Рисунок 1. Расчет сопротивления участка цепи при смешанном соединении резисторов.

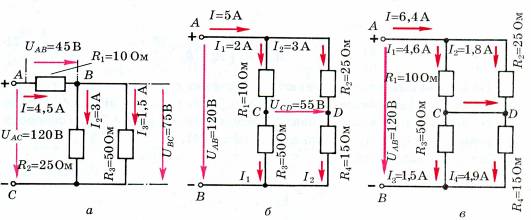

Задания для студентов:при заданных номиналах R,I иU определить токи в ветвях? Использовать законы для последовательного и параллельного соединения резисторов.

Контрольные вопросы:

1.1- закон Кирхгофа, формулировка и формула.

2. 2-закон Кирхгофа, формулировка и формула.

3.Что такое смешанное соединение резисторов?

4.По какому методу легче решать задачи по данным схемам?
