Построение сопряжений

Независимо от формы сопрягаемых линий (прямых или кривых) задачи на сопряжение решаются по следующему плану:

1) находят центр сопряжения;

2) определяют точки сопряжения;

3) проводят дугу между точками сопряжения.

Примеры построения сопряжений дугой заданного радиуса приведены в табл. 4.2.

Порядок построения сопряжений

Таблица 4.2

Дано	Построения	Пояснения

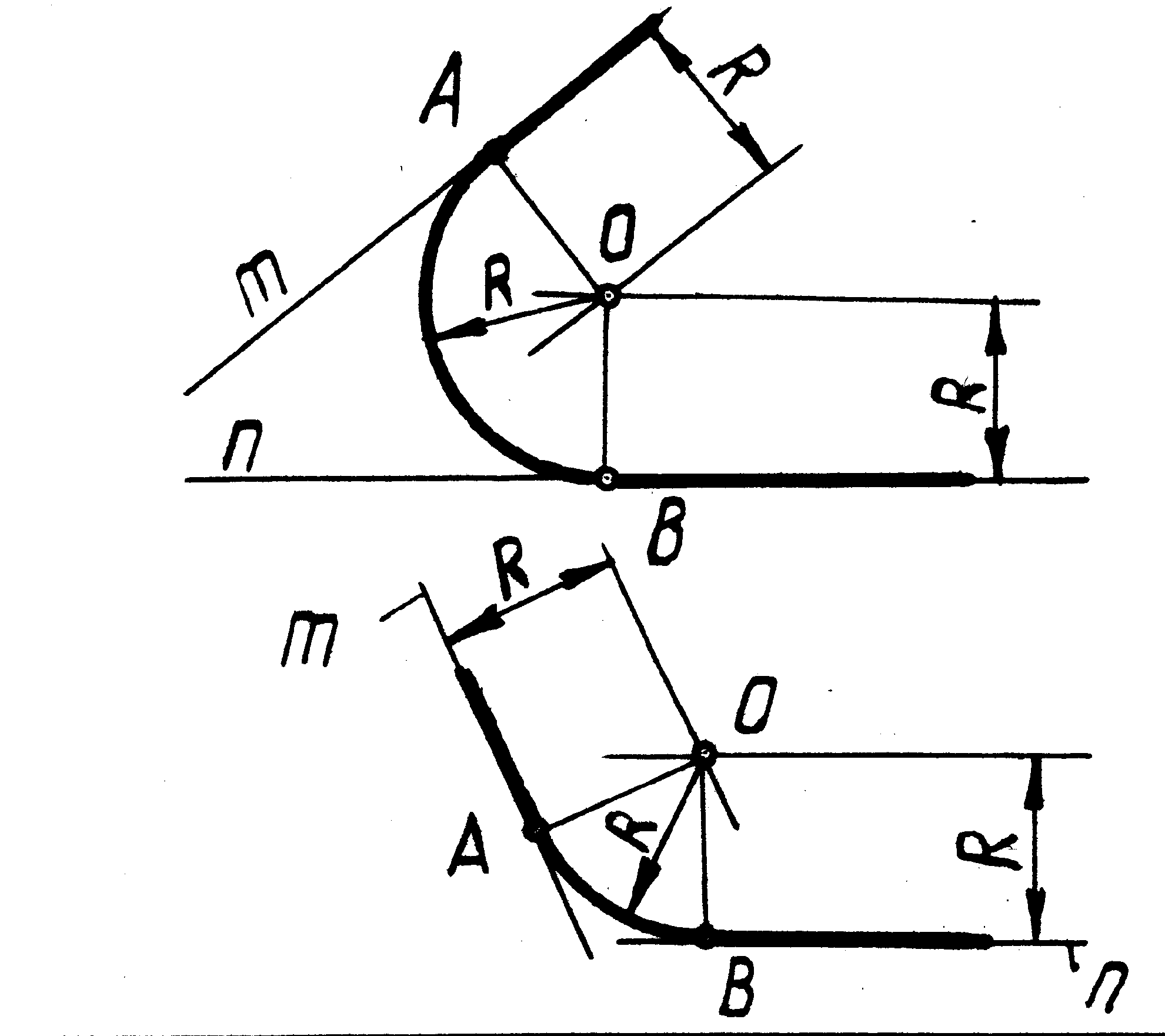

Две пересекающиеся прямые		Центр сопряжения О находится в точке пересечения вспомогательных прямых, отстоящих от заданных прямых m, n на расстоянии R. Точки сопряжения А и В есть основания перпендикуляров, опущенных из центра О на заданные прямые.
Прямая L и окружность a радиуса R1 с центром в точке О1		Центр сопряжения О находится в точке пересечения вспомогательной прямой m, отстоящей от заданной прямой l на расстоянии R и вспомогательной дуги n радиуса R1+R с центром в точке О1 в случае внешнего сопряжения или вспомогательной дуги радиуса R1-R в случае внутреннего сопряжения. Точка сопряжения А есть основание перпендикуляра, опущенного из центра О на прямую L. Точка сопряжения В

Продолжение табл. 4.2

Дано	Построения	Пояснения
		определяется в точке пересечения линии, соединяемой центры ОО1 с данной окружностью

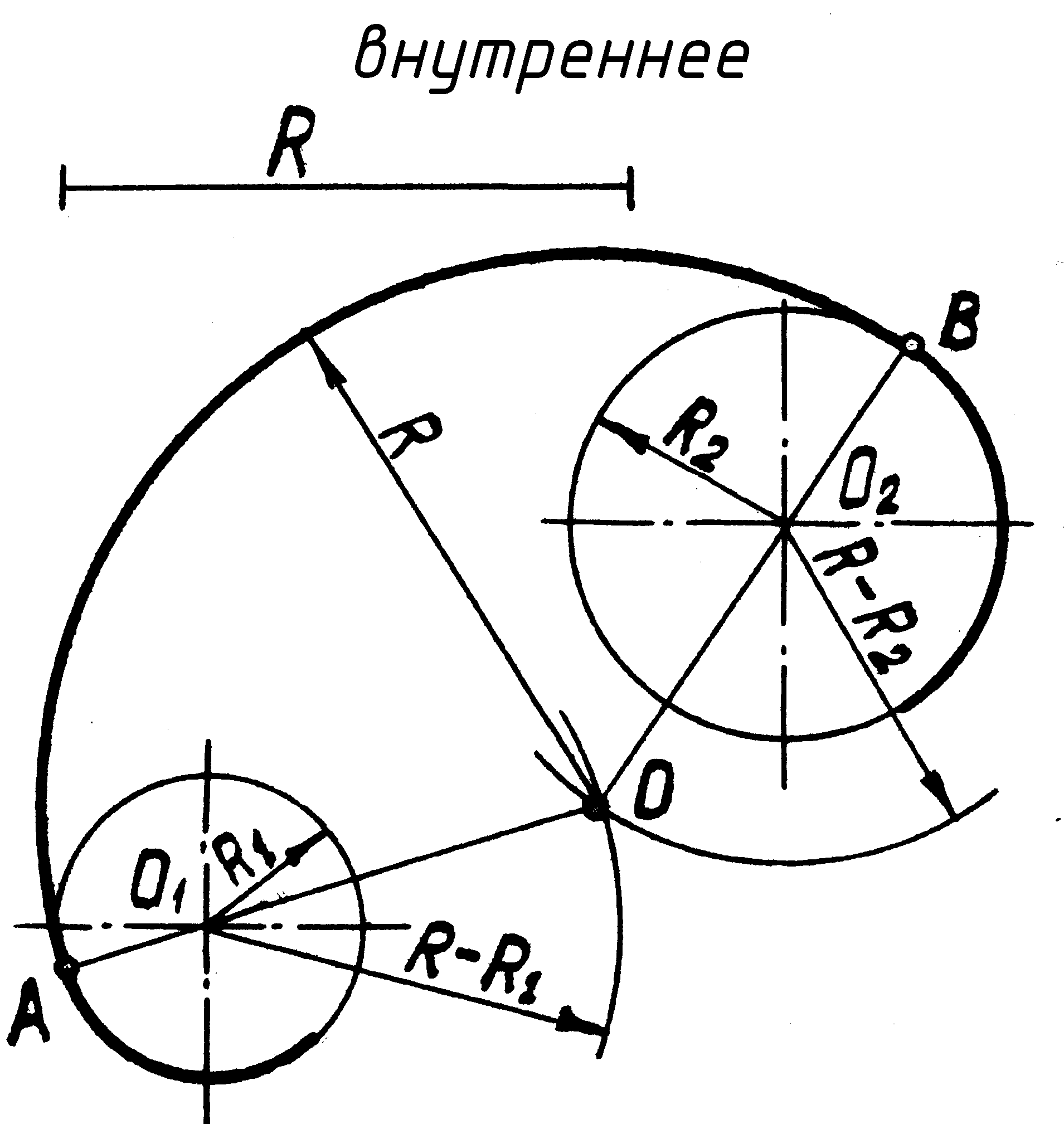

Две окружности радиусов R1 и R2 c центрами в точках О1 и О2		Центр сопряжения О находится в точке пересечения вспомогательных дуг окружностей (положение центров этих дуг и величины их радиусов см. из чертежей). Точки сопряжения А и В определяются в точках пересечения заданных окружностей с прямыми, соединяющими центры, соответственно ОО1 и ОО2

Продолжение табл. 4.2

Дано	Построения	Пояснения
