Обозначения графические материалов и правила их нанесения на чертежах (ГОСТ 2.306 - 68)

В сечениях изображаемых деталей используются стандартные условные графические обозначения материалов. В данном задании предусмотрено вычерчивание в сечении профиля проката (швеллер, рельс, уголок и т.д.), который изготовлен из металла. Металлы и твердые сплавы в сечениях и разрезах штрихуются сплошными тонкими линиями. Наклонные параллельные линии штриховки должны проводиться под углом 45˚ к линиям контура изображения, или к его оси (рисунок 7), или к линиям рамки чертежа (рисунок 8). Если линии штриховки, проведенные под углом 45˚ к линиям рамки чертежа, оказываются параллельными линиям контура детали или основным линиям, то угол 45˚ следует заменить углом 30˚ или 60˚ (рисунок 9). Линии штриховки можно наносить с углом наклона влево или вправо, но в одну и ту же сторону на всех сечениях одной и той же детали. Расстояние между параллельными линиями штриховки должно быть одинаковым для всех сечений данной детали, выполненных в одном масштабе, и берется от 1 до 10 м в зависимости от площади сечения.

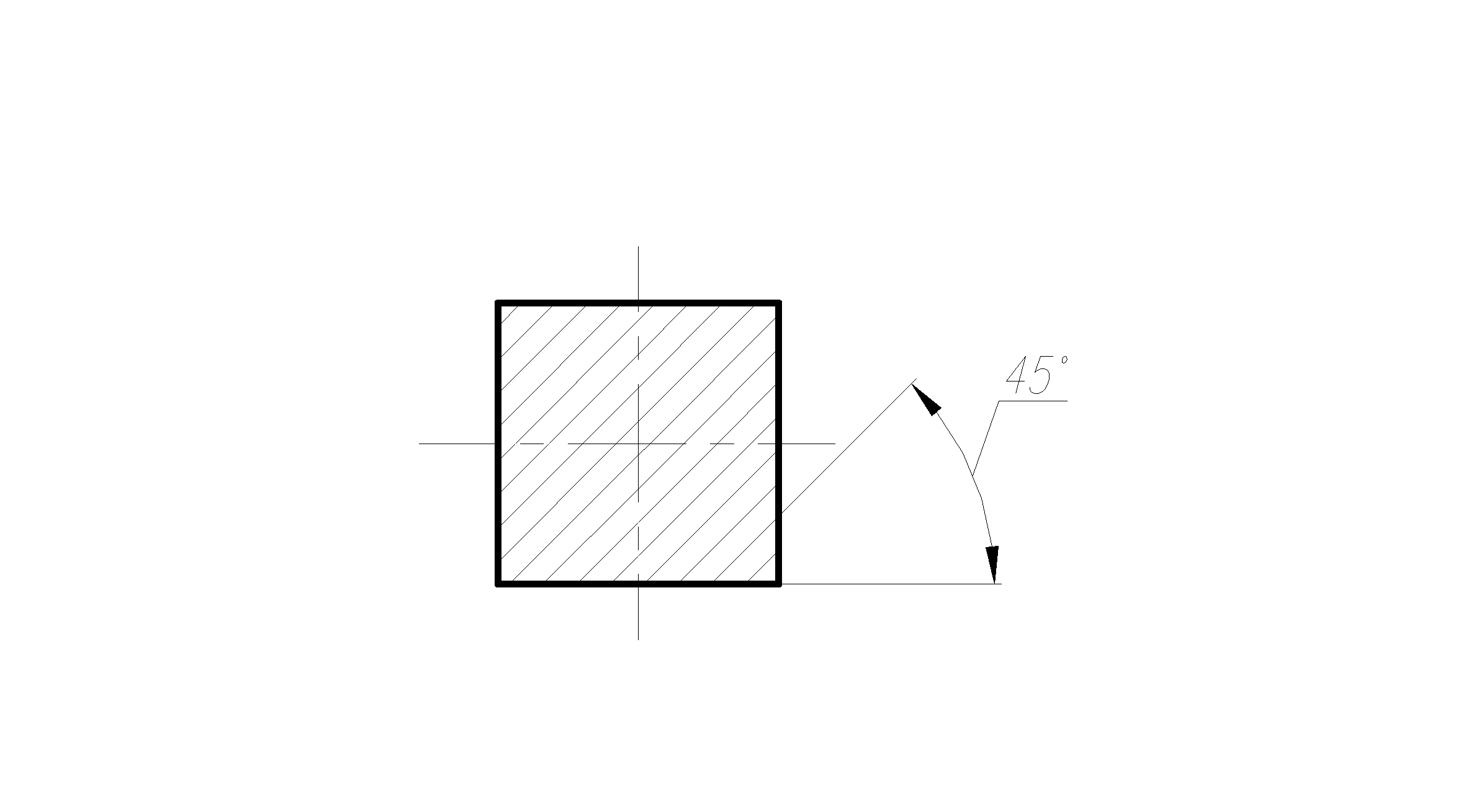

Рис. 7

Рис. 8

Рис. 9

Для отдельных сечений детали, выполненных в масштабе увеличения или уменьшения, шаг штриховки может быть соответственно увеличен или уменьшен при сохранении направления штриховки.

Длинные и узкие площади сечения, ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий (рисунок 10), а остальную площадь сечения в нескольких местах.

Рис. 10

Узкие площади сечений шириной на чертеже менее 2 мм, допускается показывать зачерненными с просветами между смежными сечениями не менее 0,8 мм (рисунок 11).

Рис. 11

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угол наклона (рисунок 12 ).

Рис. 12
