Линии (ГОСТ 2.303-68)





На чертеже применяют три типа линий: сплошные, штриховые, штрих-пунктирные. Разновидности этих линий, правила их начертания и применение приведены в таблице 2.

Таблица 2

Наименование Начертание Толщина линии Назначение
Сплошная основная S Линии видимого контура. Линии контура сечения (вынесенного и входящего в состав разреза).
Сплошная тонкая От до Линии контура наложенного сечения. Линии размерные и выносные. Линии штриховки. Линии-выноски и полки линий-выносок. Вспомогательные построения.
Сплошная волнистая От до Линии обрыва. Линии разграничения вида и разреза.

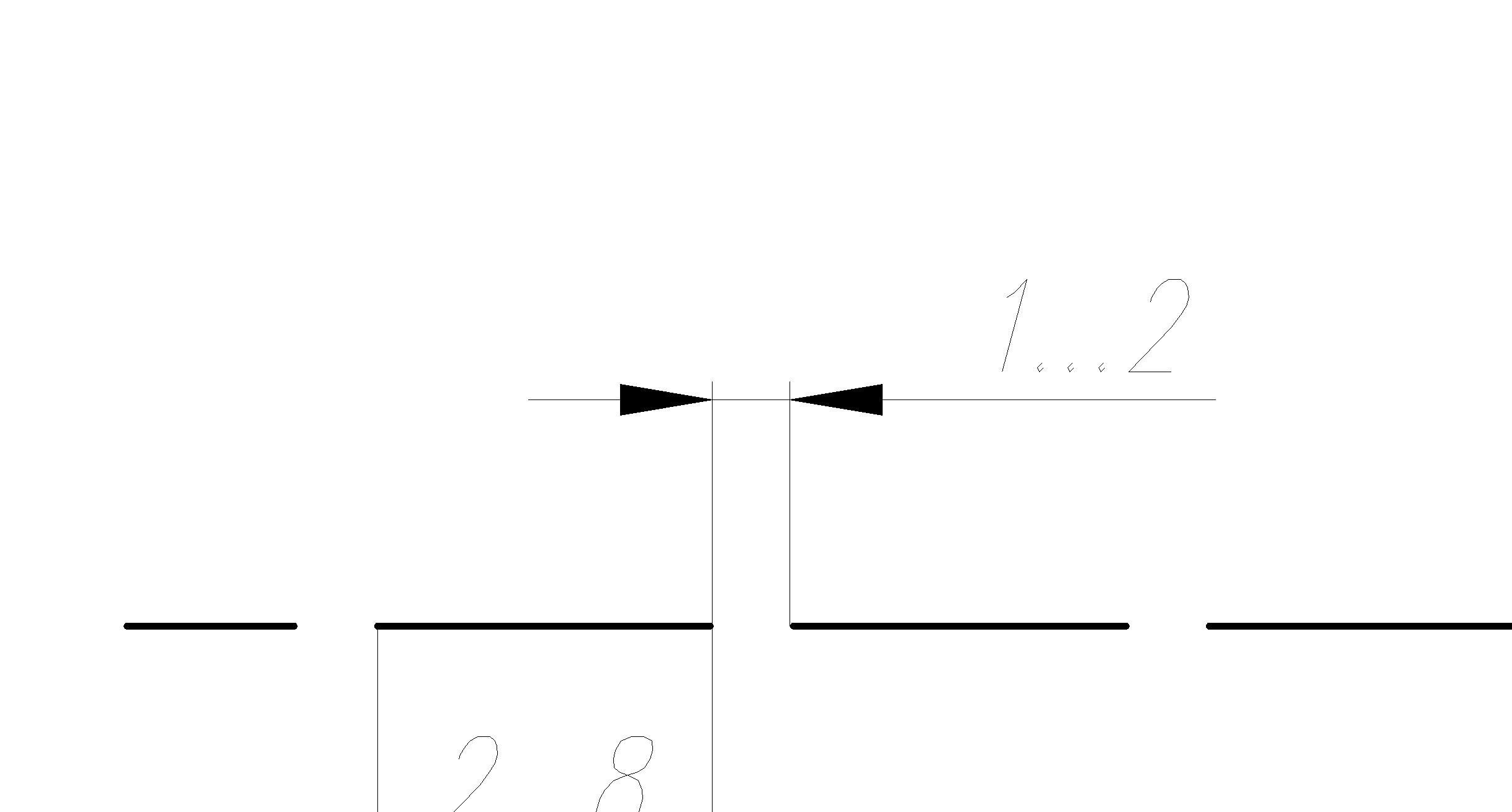

Штриховая От до Линии невидимого контура.
Штрих-пунктирная тонкая От до Линии осевые и центровые. Линии для изображения частей в крайних или промежуточных положениях.
Разомкнутая От S до Линии секущих плоскостей.

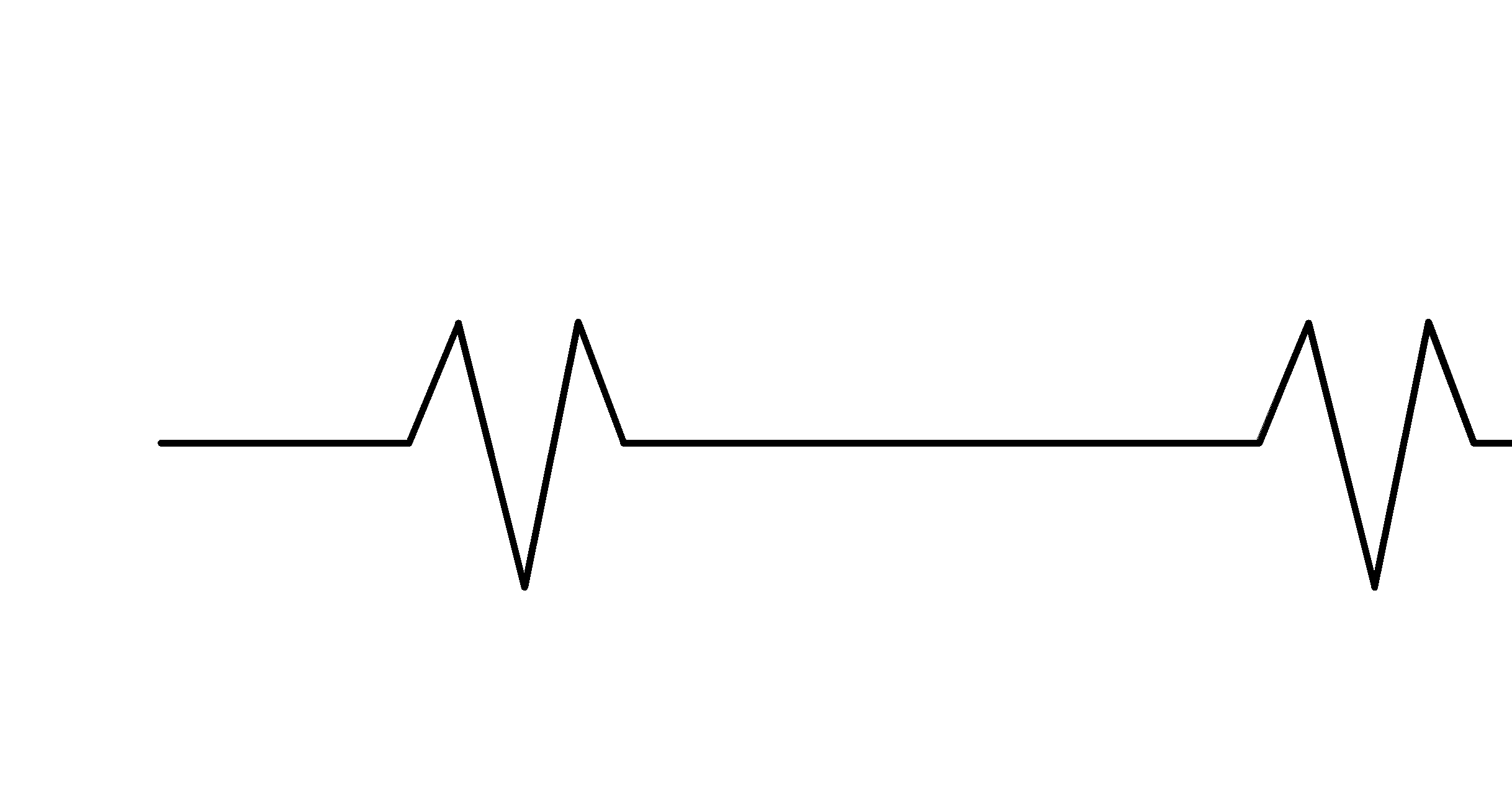

Сплошная тонкая с изломами От до Длинные линии обрыва.




Толщина S основной линии принимается в пределах от 0,6 до 1,4 мм в зависимости от размера и сложности изображения, а также от формата чертежа. Толщина линий одного типа должна быть одинакова на всем чертеже.

Длину штрихов в штриховых и штрих -пунктирных линиях следует выбирать в зависимости от величины изображения.

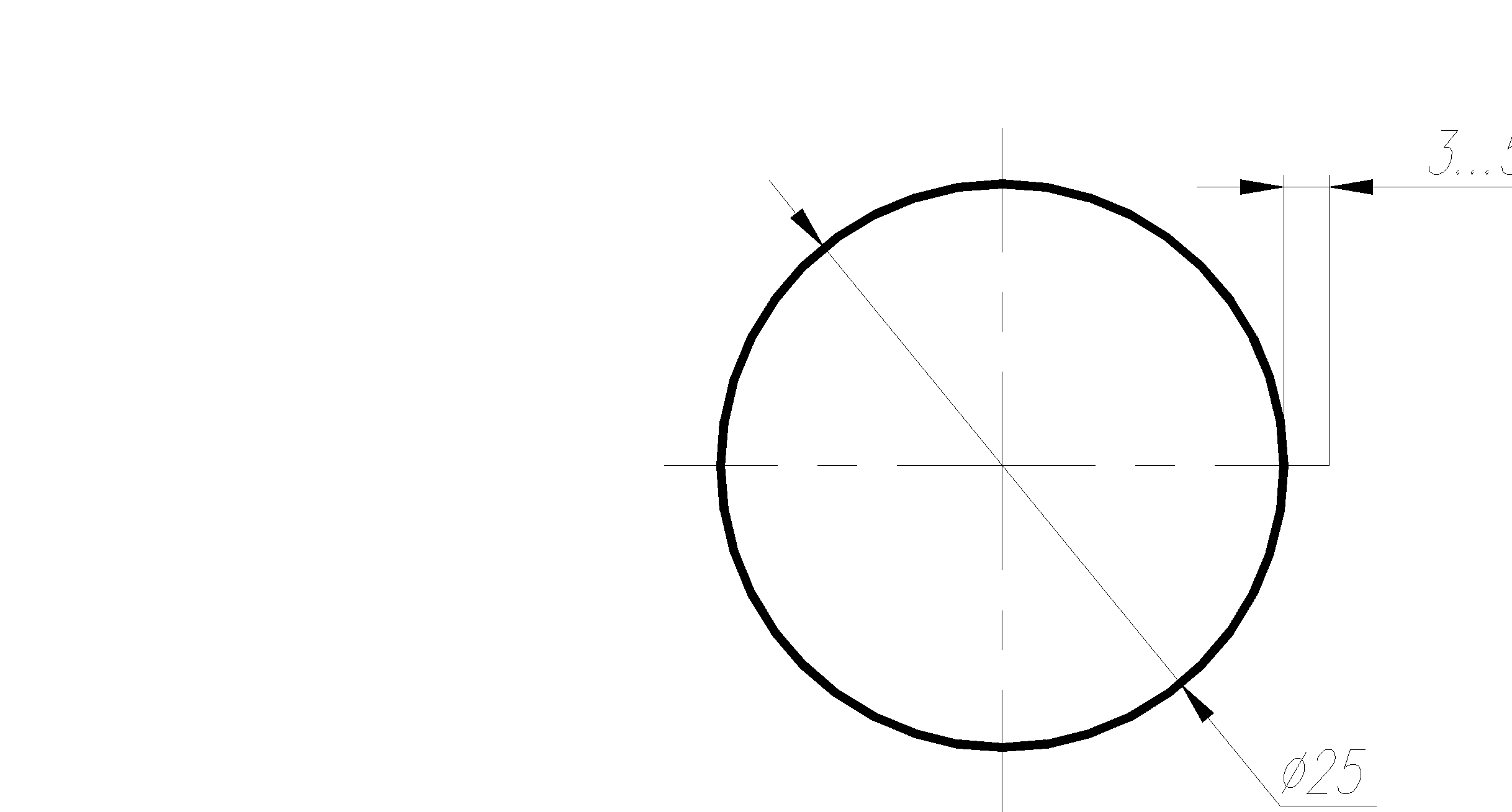

Штриховая и штрих-пунктирная должны иметь штрихи приблизительно одинаковой длины. Штрих - пунктирные линии должны пересекаться и заканчиваться штрихами и за очертания изделия выходить на 3¸5 мм (рисунок 3а).

Если размеры окружности или другой геометрической фигуры менее 12 мм, то штрих-пунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями (см. рис. 3б).

а) б)

Рис. 3



3.5 Шрифты чертёжные (ГОСТ 2.304-81)

Настоящий стандарт устанавливает чертёжные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.



Термины и определения.

1. Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах.

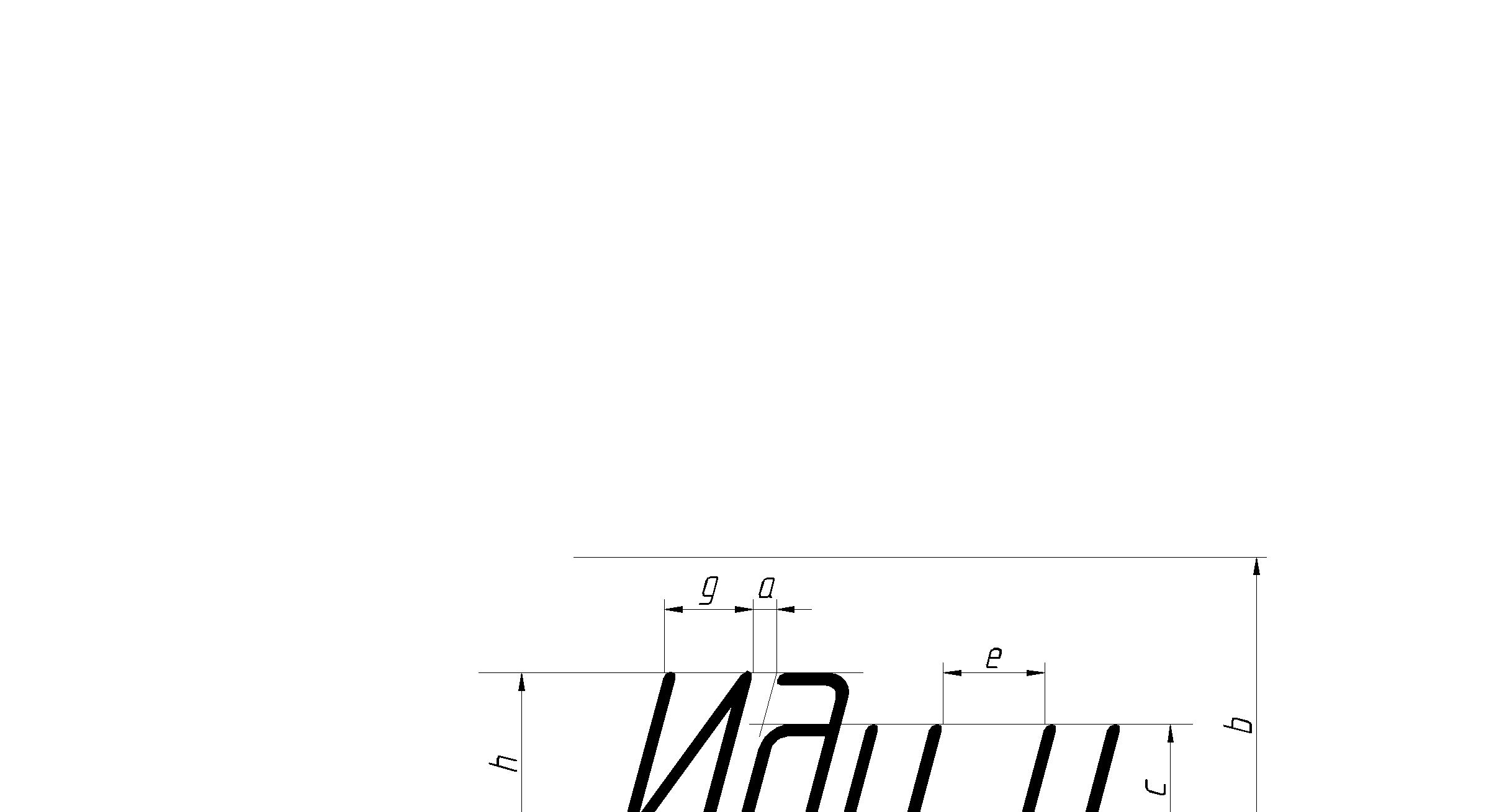

2. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков r) к размеру шрифта h, например, с = h (рис.4).

Рисунок 4

3. Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с рис. 3.6, определяется по отношению к размеру шрифта h, например, g = h, или по отношению к толщине линии шрифта d, например, g = 6d.

4. Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.



Типы и размеры шрифта.

Устанавливаются следующие типы шрифта:

- тип А без наклона (d = h) тип А с наклоном около 75° (d= h)

- тип Б без наклона (d = h)

- тип Б с наклоном около 75° (d = h) с параметрами, приведенными в табл. 3.4.

Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. 1. Применение шрифта 1,8 не рекомендуется и допускаются только для шрифта Б. Построение шрифта во вспомогательной сетке показано на рис. 5.



Рис. 5





Шрифт типа Б (dт = ) Таблица 3

Параметры шрифта Обозначение Относитель-ный размер Размер, мм
Размер шрифта высота прописных букв высота строчных букв     h   c     ( )h ( )h     10d   7d     1,8   1,3     2,5   1,8     3,5   2,5     5,0   3,5     7,0   5,0     10,0   7,0     14,0   10,0     20,0   14,0
Расстояние между буквами a ( )h 2d 0,35 0,5 0,7 1,0 1,4 2,0 2,8 4,0
Минимальный шаг строк (высота вспомогательной сетки) b ( )h 17d 3,1 4,3 6,0 8,5 12,0 17,0 24,0 34,0
Минимальное расстояние между словами e ( )h 6d 1,1 1,5 2,1 3,0 4,2 6,0 8,4
Толщина линий шрифта d ( )h d 0,18 0,25 0,35 0,5 0,7 1,0 1,4 2,0



Расстояние между буквами (а), соседние линии которых не параллельны между собой (например, ГА,АТ), может быть уменьшено наполовину, т.е. на толщину линии шрифта (d).

Минимальное расстояние между словами (е), разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.

Форма и конструкция арабских цифр шрифта типа Б с наклоном приведены на рис. 6.





Рис.6
