Журнал вычисления превышений

Допустимое значение невязки замкнутого нивелирного хода определяется по формуле

, (28)

где: L – суммарная длинна нивелирного хода вычисленная по расстояниям от нивелира од рейки измеренных нитяным дальномером.

Литература [1 с. 157-159; с.166-169;с.172-178. 2 с. 201-203; с.209-212.с228-230].

Вопросы для самопроверки.

1. Для каких целей применяется нивелир? Поясните устройство нивелира.

2. Для чего выполняются поверки и юстировки нивелира НЗ?

3. Как выполняется главное условие нивелира?

4. Как производится снятия отсчета по реке с использованием

нивелира Н3?

5. Поясните порядок определения превышения.

6. Чем отличаются отсчеты по красной и черной сторонам

нивелирных реек?

7.Для чего выполняется постраничный контроль в журнале

нивелирования?

Задание 4. Определение площадей планиметром. Устройство полярного планиметра. Определение цены деления.

Цель работы – ознакомление с конструкцией и принципами измерений площадей полярным планиметром.

Задание: Вычислить площадь контура по карте масштаба 1:10000 с использованием полярного планиметра.

Планиметр — механический прибор, позволяющий путем обвода плоской фигуры любой формы определить ее площадь.

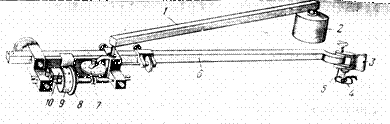

Полярный планиметр состоит из полюсного 1 и обводного 6 рычагов, соединяемых во время работы шарниром. На конце рычага 1 находится полюс 2 с иглой. На одном конце обводного рычага расположен счетный механизм, а на другом - обводное устройство.

Рис. 8- Устройство полярного планиметра.

Удерживая планиметр за ручку 3, обводят специальным устройством 4 (увеличительное стекло с точкой в центре) контур участка, площадь которого хотят измерить (рисунок 8).

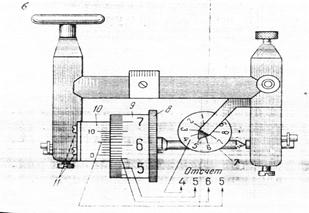

Счетный механизм состоит из счетного колеса 9, имеющего 100 делений, верньера 10 с десятью делениями. Отсчеты выражаются четырехзначным числом (рисунок 11).

1-ая цифра - с циферблата 7 по указателю (считывается младшая)

2-я цифра - число на счетном колесе 9, подписанное до нулевого штриха верньера

3-я цифра – число целых делений между второй цифрой отсчета и нулевым штрихом делений.

4-я цифра берется с верньера по совпадающему штриху.

До начала измерения проверить прибор:

-необходимо убедиться в плавности вращения счетного колеса, оно должно свободно вращаться на оси, не задевая за верньер;

-поверхность верньера должна быть продолжением поверхности ролика;

- деления на ролике и верньере должны быть правильные, штрихи на ободке счетного ролика должны быть нанесены правильно;

-направление штрихов на ободке счетного ролика должно быть параллельно оси обводного рычага.

Площадь контура получается при обводе планиметром, при этом берут отсчеты по счетному механизму до начала обвода контура и в конце обвода. Выбирается положение планиметра, с таким расчетом, чтобы соблюдались следующие условия:

- положение контура должно быть фиксированным при обводе фигуры;

- во время обвода контура угол между полюсным и обводным рычагом должен быть не меньше 30° и не больше 150°;

- при обводе контура предпочтение отдавать с положением рычагов (обводного и полюсного) примерно 90°;

- каретка счетного механизма не должна сходить с края листа ватмана.

Порядок измерения площади полярным планиметром:

1. Отмечается исходная точка, с которой начинается обвод фигуры и' берется отсчет, например, n_l=4554.

2. По ходу часовой стрелки проводится обвод планиметром по конту­ру и берется отсчет, например, n₂=5666.

3. Вычисляется разность отсчетов (n₂-n₁)= 1112.

4. По ходу часовой стрелки производится второй обвод планиметром по контуру и берется отсчет n_З = 6779

5. Вычисляется разность отсчетов (n_З – n₂) =1113

6. Сравнивается разность (n₂ - n_l) и (n_З - n₂),если разность отсчетов отличаются не более чем на 2 единицы при площади контура в 200 делений, или на 3 единицы при площади контура от 200 до 2000, или на 4 единицы, если площадь > 2000 делений, то выводится средняя разность отсчетов. Разность отсчетов дает площадь контура в делениях пла­ниметра. Чтобы получить площадь в га, необходимо ее вычислить по формуле (29)

P = С(n₂-n₁)_cp, (29 )

где Р - площадь контура в га, С - цена деления планиметра, (n₂ - n_l)cp - средняя разность отсчетов.

Определение цены деления планиметра

Цена деления планиметра - количество га, приходящееся на одно деление планиметра, она входит в рабочую формулу, следовательно, ее нужно определить прежде, чем измерять площадь.

Цена деления планиметра определяется по формуле (30):

, (30)

где Р - известная площадь контура.

Для определения цены деления пла­ниметра проще всего измерить площадь квадрата координатной сетки. Квадрат обводится 4 раза, вычисляются разности отсчетов, выводится сред­няя разность отсчетов. Цена деления планиметра вычисляется с сохранением четырех значащих цифр.

У каждого планиметра цена деления (С) индивидуальна, она зависит от диаметра обводного колесика и длины обводного рычага.

В настоящее время существуют механические полярные и электронные роликовые планиметры с цифровыми электронными отчетными устройствами.

Литература [1 с.142-144;с. 149-152; с.154-156; 2 с.187-200;].

Вопросы для самопроверки

1. Какие существуют методы определения площадей?

2. В каких случаях применяют полярный планиметр?

3. Поясните принцип и условие работы планиметра.

4. Измениться ли цена планиметра с изменением длины рычага?

5. Что называют ценой деления планиметра и как она определяется?
