Выбор и расчёт концентрационных столов

Необходимость предварительной подготовки материала является общепризнанной и подтверждается промышленной практикой обогатительных фабрик, обрабатывающих руды по гравитационным схемам. При обработке классифицированного материала представляется возможным подобрать оптимальные условия работы концентрационного стола – наклон деки, число качаний, величину хода, количество сливной воды и др., что в конечном счёте повышает эффективность процесса и производительность стола. Обработка на столах не обесшламленного материала нецелесообразна, так как шламы удаляются в хвосты, а обогащение крупнозернистого материала ухудшается.

Концентрационные столы имеют малую удельную производительность и поэтому требуют больших площадей пола для установки. Их выпускают в одно- и многоярусном исполнении. Последние требуют меньшей площади пола и потребляют меньше энергии на единицу производительности по сравнению с одноярусными столами.

Основное преимущество концентрационных столов – высокое извлечение тяжелых минералов при большой степени концентрации. Также столы являются довольно простыми в эксплуатации и ремонте аппаратами. Процесс концентрации на столах хорошо наблюдается и легко регулируется. Поэтому очевидно преимущество концентрационных столов перед отсадочными машинами, винтовыми сепараторами и шлюзами.

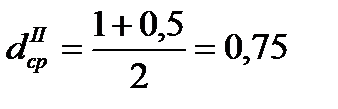

Определяем средний размер зерен питания, поступающий на каждый стол.

мм

мм

мм

мм

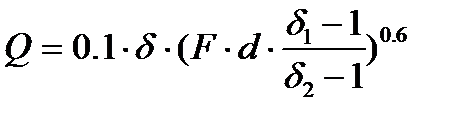

Рассчитаем производительность и количество необходимых столов в каждую операцию.

где F – площадь дек стола, м²

- плотность руды, полезного ископаемого и пустой породы соответственно, т/м³

III операция (пески 6)

Q_п=19,95 т/ч

Концентрационный стол СКО-22:

n=Q_п/Q_ст=19,95/4,81=4,15→5 шт.

Концентрационный стол СКО-30:

n = Q_п/Q_ст = 19,95/5,72 = 3,48→4 шт.

Концентрационный стол СКО-45:

n = Q_п/Q_ст = 19,95/7,3 = 2,73→3 шт.

Принимаем 3 стола СКО-45.

Q_п = 13,3 т/ч

Концентрационный стол СКО-15:

n=Q_п/Q_ст=13,3/2,49=5,34→6 шт.

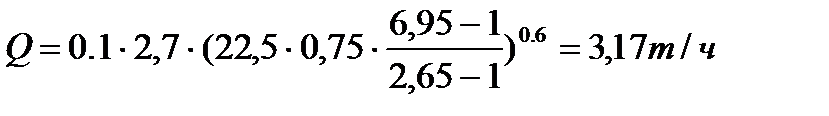

Концентрационный стол СКО-22:

n=Q_п/Q_ст=13,3/3,17=4,2→5 шт.

Концентрационный стол СКО – 45:

n=Q_п/Q_ст=13,3/4,81=2,76→3 шт.

Принимаем к установке СКО-45, в количестве 3 шт.

V операция (пески 8)

Q_п= 16,62 т/ч

Концентрационный стол СКО-15:

n=Q_п/Q_ст=16,62/1,58=10,52→11 шт.

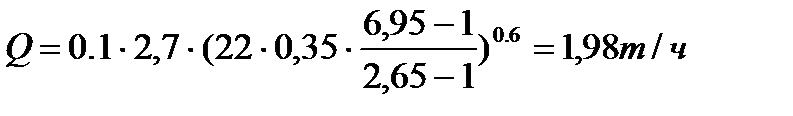

Концентрационный стол СКО-22:

n=Q_п/Q_ст=16,62/1,98=8,4→9 шт.

Концентрационный стол СКО-30:

Концентрационный стол СКО-45:

n=Q_п/Q_ст=16,62/3,05=5,4→6 шт

Принимаем к установке СКО-45, в количестве 6 шт.

VI операция (пески 9)

Q_п = 11,97 т/ч

Для СКО-15

n=Q_п/Q_ст=11,97/0,91=13,15→4 шт

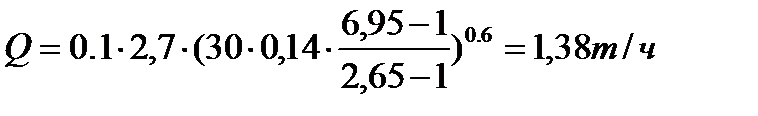

Для СКО-30

n=Q_п/Q_ст=11,97/1,38=8,67→9 шт.

Для СКО-45

n=Q_п/Q_ст=11,97/1,76=6,8→7 шт.

Принимаем к установке СКО-30, в количестве 9 шт.

При обработке промпродуктов производительность столов снижается на 20-40 %.

VII операция

Q_п= 18,49 т/ч

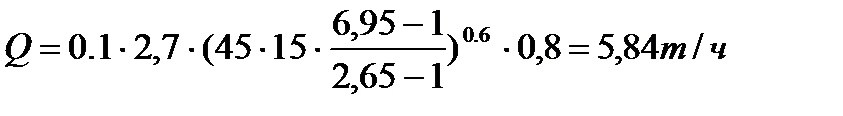

Для СКО-45

n=Q_п/Q_ст=18,49/5,84=3,2→4шт.

VIII операция

Q_п= 11,87 т/ч

Концентрационный стол СКО – 45:

n=Q_п/Q_ст=11,87/3,37=3,52→4 шт.

Принимаем к установке СКО-45, в количестве 4 шт.

IX операция

Q_п= 15,1 т/ч

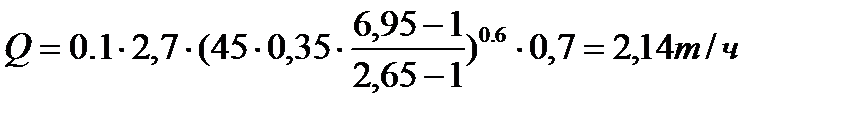

Концентрационный стол СКО-45:

n=Q_п/Q_ст=15,1/2,14=7,1→8 шт

Принимаем к установке СКО-45, в количестве 8 шт.

X операция

Q_п= 10,4 т/ч

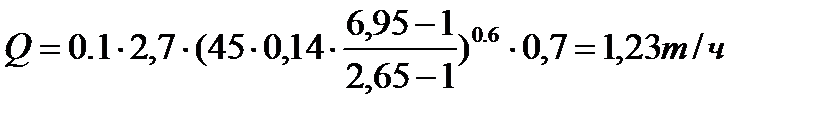

Для СКО-45

n=Q_п/Q_ст=10,4/1,23=8,45→9 шт.

Принимаем к установке СКО-45, в количестве 9 шт.

1. Полькин С. И., Лаптев С. Ф “Обогащение оловянных руд и россыпей”, М: Недра, 1974 г.

2. Полькин С. И., Адамов Э.В «Обогащение руд цветных металлов»,М: Недра,1983г.

3. Богданов О.С. Справочник по обогащению руд. 1-3 том, - М: Недра, 1974г

4. Методические указания к курсовой работе «Дробление, грохочение, измельчение». Верхотуров М.В. Кр-ск: ГАЦМиЗ - 1989г, 39 с.

5. Разумов К.А. Проектирование обогатительных фабрик, - М: Недра, 1970г,592 с.

6. Справочник по проектированию руд обогатительных фабрик, кн.1, под ред. Тихонова О.Н., М: Недра, 1988г.

7. Разумов К. А., Перов В. А. Проектирование обогатительных фабрик, - М: Недра, 1982 г.

8. Гравитационные методы обогащения, методические указания по расчету шкалыгидравлической классификации, 1997 г.
