Схемы смешения

При образовании смесей на практике встречаются две основные схемы смешения: при постоянном объеме (V = idem, рис. 18 а) и постоянном давлении (p = idem, рис. 18 б).

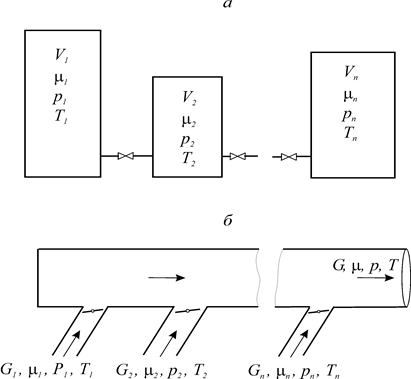

Рис. 18. Схемы смешения при постоянном объеме (а)

и при постоянном давлении (б)

При расчете и анализе схемы смешения при постоянном объеме рассматривается система, включающая ряд резервуаров, соединенных трубопроводами с установленными на них кранами (рис. 18 а). В каждом резервуаре
объемом V_i находится один компонент с известными исходными
параметрами (G_i, , , T_i). После открытия кранов во всех резервуарах происходит выравнивание давления p_m, а затем температуры T_m и концентрации компонентов (m_i, r_i) – система переходит в состояние термодинамического равновесия. Во всех стадиях процесса смешения полный объем системы сохраняет неизменную величину V = .

В процессе смешения по схеме с постоянным объемом теплота извне не подводится () и внешняя работа не совершается () и, следовательно, исходя из первого начала термодинамики по внешнему балансу (35), получаем, что этот процесс смешения идет без изменения внутренней энергии

(). (207)

Смесеобразование при постоянном давлении происходит в трубопроводах (рис. 18 б). К общему трубопроводу отдельными потоками подводятся компоненты. Для каждого компонента известны: массовый расход G_i, молярная масса m _i, давление p_i и температура T_i. Смесеобразование в трубопроводе возможно лишь в случае, когда давление каждого компонента p_i больше среднего давления смеси в трубопроводе . При прохождении запорного устройства давление компонента уменьшается до среднего давления смеси – отсюда наименование схемы ().

Заключительные стадии процесса смешения при – выравнивание температур, концентраций компонентов в смеси (диффузионные процессы) и переход системы в состояние термодинамического равновесия.

В процессе смешения при теплота извне не подводится () и внешняя работа не совершается () и, следовательно, исходя из первого начала термодинамики по внешнему балансу для потока (81), получаем, что этот процесс смешения идет без изменения энтальпии

(). (208)
