Трехстрелочныи индикатор эми-зри

Трехстрелочный электрический моторный индика­тор ЭМИ-ЗРИ служит для дистанционного контроля работы двигателя и является комбинированным прибором, измеряющим давление топлива, давление и температуру масла.

Действие манометров топлива и масла основано на изменении величины индуктивности катушек дат­чика с изменением давления топлива и масла, что, в свою очередь, ведет к изменению величины токов в рамках магнитоэлектрического логометра и, сле­довательно,— к изменению положения стрелки при­бора.

Схема термометра масла представляет собой мост постоянного тока, ^;в одно плечо и диагональ кото­рого включены рамки магнитоэлектрического логометра.

Принцип действия термометра масла основан на изменении сопротивления электрической цепи тер­мометра от изменения температуры масла, что ве­дет к перераспределению токов в схеме моста и из­менению положения стрелки логометра.

На вертолете установлены два комплекта ЭМИ-ЗРИ, по одному комплекту на каждый двигатель. Комплект прибора ЭМИ-ЗРИ состоит из трехстрелочного указателя -УИЗ-3 2-й серии и трех дат­чиков: ИД-100 (давления топлива); ИД-8 (давления Масла) я П-2 (температуры масла).

В корпусе указателя смонтированы три самостоя­тельных системы измерения. Оба указателя уста­новлены на приборной доске правого летчика. Дат­чики установлены в отсеках двигателя.

Системы измерения топлива и масла питаются переменным током напряжением 36 В через транс­форматоры ТР-115/36, которые установлены на правой этажерке в кабине летчиков. Каждая систе­ма имеет свою цепь питания, защищенную предо­хранителем СП-1. Цепи питания подключены к ши­не, расположенной в панели предохранителей на правом борту в кабине летчиков.

Система измерения температуры масла питается постоянным током. Цепи питания подключены к аккумуляторной шине через автомат защиты АЗСГК-2, расположенный на левой панели АЗС.

Основные технические данные указателя УИЗ-3

Пределы измерения указателя приведены

в табл. 2. Указатели работоспособны

при температуре окружающей среды от ………………...—6O до +60° С

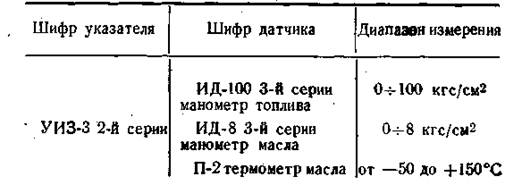

Таблица 2

Погрешность показаний указателей

давления при нормальной температу­ре не

превышает от предела изме­рения:

— в рабочем диапазоне..………………………………………….. ±1,5%

— в нерабочем диапазоне ……………………………………………±2%

Погрешность указателей темпера­туры не превышает:

— в рабочем диапазоне..……………………………………………..±4°С

— в нерабочем диапазоне …………………………………………..±6°С

Потребляемая мощность:

от сети переменного тока …………………………………не более 10В•А

от сети постоянного тока не более…………………………………... 3 Вт

Масса комплекта указателя без монтажных деталей......не более 600 г

Указатели разных комплектов одного предела измерения соответственно взаимозаменяемы.

При включенном питании и отсутствии давления стрелки должны устанавливаться против нулевых отметок.

Во время эксплуатации указателя необходимо проверять погрешности показаний не реже одного раза в три месяца, а также перед установкой на объект.
