Асинхронный Т триггер

Таблица состояний

Следующие две строки (3 и 4) – перевод триггера в Q, т.е Q_пн=0, независимо от состояния Q_п (Q_п=0 или Q_п=1), потому что R=1, а S=0.

Последующие две строки (5 и 6) – перевод триггера в 1, т.е Q_пн=1, независимо от предыдущего состояния Q_п (Q_п=0 или Q_п=1), т.к S=1, а R=0.

Две последние строки таблицы называют состоянием неопределенных.

Если на S и R входы подать лог 1, то на обоих выходах Q и Q появятся нули. Если теперь одновременно снять 1 со входов R и S, то оба элемента ИЛИ-НЕ начнут переключаться в единичное состояние, каждый стремясь при этом оставить своего «партнера» в нуле. Какой партнер одержит в этом «поединке» победу будет зависеть от их коэффициентов усиления, скорости переходных процессов и ряда других неизвестных заранее факторов. Для разработчика схемы результирующее состояние триггера оказывается неопределенным, поэтому комбинация R=1, S=1 считается запрещенной, и в обычных условиях её не используют. В некоторых справочниках эту комбинацию даже называют неустойчивой, хотя пока она держится на входах, схема вполне устойчива. Комбинацию R=1, S=1 допускается применять только когда, обеспечено не одновременно, а строго определенное снятие 1 с R и S входов.

			н/0
			н/0

				1
				1

По таблице состояний триггера так же как и по таблице истинности комбинационных схем, можно построить карту Карно. В двух последних строчках таблицы состояний отражена неопределенность состояния триггера не во время подачи лог 1 на входы R и S, а после одновременного снятия лог 1 с этих входов. Пока же на входы R и S подана лог 1 состояние выходов определено. Предположим что в этом состоянии Q и , тогда карта Карно примет вид. После минимизации из карты Карно запишем

Схема поэтому выражена вверху.

Если в карте Карно вместо состояния неопределенности и , то получим следующую карту Карно. После минимизации получим выражения.

. Схема по этому является базовой для RS в ТТЛ триггерах.

Асинхронный двухступенчатый JK триггер.

В отличие от RS триггеров JK триггеры не боятся когда на оба их входа поступает лог 1 – они при этом переключаются в состояние, противоположное текущему. В данном JK триггере изменение состояния происходит с задержкой, равной длительности входных сигналов, вызывающих переход в новое состояние. Роль задержки выполняет второй RS триггер, который в отсутствие входных лог 1 копирует, повторяет состояние первого RS триггера, а в присутствии хотя бы одной лог 1 на входах он «отключается» от первого RS триггера и сохраняет свое состояние. Чтобы

подчеркнуть, что в данный JK триггер входит два RS триггера в обозначении ТТ.

TOGGLE – прибор с двумя устойчивыми состояниями, тумблер, коленчатый вал кувыркаться.

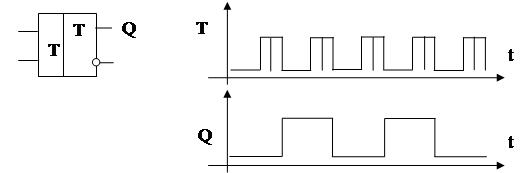

Асинхронный Т триггер

Если соединить JK, то получиться Т.

Переходные процессы. Гонки (RACES).

Задержка схемы складываются из задержек срабатывания логических элементов и задержек распределения сигнала по дорожкам платы. Последние пока учитывают только для схем на ЭСЛ. В некоторых схемах не учет задержек приводит к неправильной работе этой схемы с учетом задержек обнаруживаем на выходе импульс, помехи с длительностью близкой к t_зд.р. инвертора. Линии со стрелками показывают причинно-следственные связи в цепочке переключений.

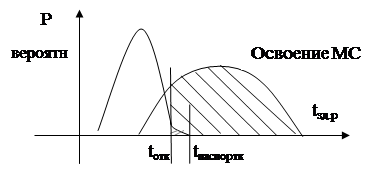

На заводе изготовителе микросхем есть выходной контроль продукции, где отбраковывают НМС, у которых задержка распространения превышает допуск. Можно предположить, что микросхемы с задержкой, меньшей в 8 раз чем максимально допустимая, никогда не встретятся, но заводы изготовители такую гарантию не дают. Поэтому обычно считают, что задержка ЛЭ может быть от нуля до t_зд.р. max и изготавливают это:

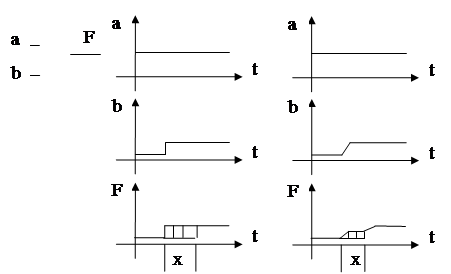

Здесь Х – переходный процесс, или время неопределенности. Второй рис наглядный, но может быть спутан с изображением 2 сост.

Гонки (состязания фронтов) бывают на участках схем, где сигнал разветвляется и получившееся два сигнала распространяются по двум независимым цепочкам элементов, а затем оба сигнала «встречаются» на входах одного элемента. Из-за различия сумм задержек в этих цепочках на выходе схемы могут появляться импульсы помехи фронта.

Есть 3 способа борьбы с гонками:

1. Построение противогоночных схем, напр. а) при появлении в одной цепочке он запирает вторую цепочку; б) в месте встречи фронтов от двух цепочек ставят ИЛИ, через которую просто раньше проходит тот фронт, что пришел первым, т.е. помеха не возникает;

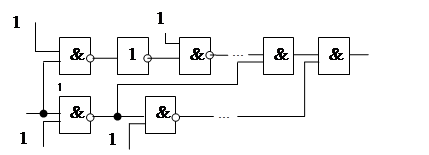

2. Учет минимального времени задержки, которое хотя нигде и не оговорено, но если одна цепочка состоит из числа N ЛЭ, которое больше числа М элементов другой цепочки, например в 8 раз (N≥М);

3. Введение синхронизации (тактирования) – является самым универсальным при этом ко всем узлам устройства подводят один из двух синхрос C₁ C₂ в цепочка поочередно. Интервалы между C₁ C₂ заведомо больше чем максимальная задержка в узлах между ними. Поэтому большинство NC последовательных устройств делают синхронными. Гонки по входу см D трат

Сигналы на выходах R, S являются разрешающими, подготовительными, а сигнал на входе С – исполнительный, по которому происходит переключение триггера С – CLOCK – часы, иногда L – LOAD – загрузка, иногда H- HOLD – захват, удержание.

	X	X
			н/0

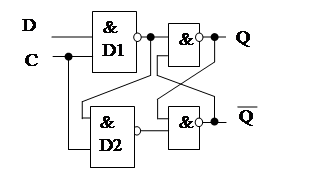

Выход Q такого D триггера по сигналу на C входе принимает то же

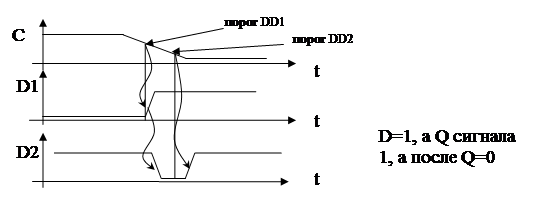

состояние что и на D входе. Получается из синхронного RS триггера при объединении через инвертор R и S входов. D – DATA – данные, иногда DELAY – задержка, т.к. сигнал завершается до С. При С=0 триггер находится в режиме хранения, т.е. изменения сигнала на D входе не влияет на Q выход триггера. При С=1 этот D триггер прозрачен для сигнала на D входе: этот сигнал сразу же появляется на Q выходе как только появится на D входе. Прозрачность триггера может привести к срабатыванию его от помех, как например, в предыдущем разделе, прозрачный RS триггер сработал от импульса помехи в конце диаграммы. Минимизированная для ТТЛ схема D триггера имеет некоторую склонность к ложным срабатываниям, если фронт сигнала на С входе 1-0 слишком пологий, а порог срабатывания D1 выше D2. такая ситуация называется гонками по входу.

1.При J=0 (какой-либо из J₁, J₂, или J₃=0, J₁*J₂*J₃=0) и К=0 (К₁К₂К₃=0) сигнал лог 1 на С входе не может открыть входные ЛЭ, И-НЕ триггер не меняет связи состояния – режим хранения.

2.При J=1, К=0 первый RS триггер М переключается в 1 (QM=1) при поступлении на С вход лог 1 (фронт С⁰¹), а второй RS триггер S переключателей в 1 (QS=1) при фронт С¹⁰ [режим установка].

3. При J=0, K=1 QM→0 по С⁰¹, QS→0 по С¹⁰. [сброс]

4. При J=K=1 сигналы с выходов открывают для С именно тот ЛЭ И-НЕ, пройдя через который он переключает триггер в противоположное положение в два этапа: сначала при С⁰¹ переключается QM, а затем по С¹⁰ – QS [счетный режим, или Т режим].

Триггер непрозрачен, т.е. сигналы, поступающие на входы J и K не проходят сразу же на выход QS триггера, как это происходит в синхронных RS и D триггерах, рассмотренных ранее.

C	C	J	K	Qn+1
x	x			Qn
↓
↓
↓				Qn

В этом триггере видны параллельные пути распространения фронтов сигнала со входа С, которые являются причиной гонок. Чтобы микросхемы таких JK триггеров не давали сбоев, в них опасность гонок ликвидируется за счет или нормирования минимальной задержки М ступени, или специально введенный гарантированный разницы в порогах срабатывания инвертора и входных схем И ступени М. Делают так, чтобы инвертор переключался при более низком уровне С- сигнала, чем входные схемы 6И, и тогда нужная последовательность срабатывания инвертора и М ступени обеспечивается за счет конечной длительности фронтов С сигнала. Инвертор реагирует на фронт С⁰¹ сигнала раньше, а на его С¹⁰ позже, чем это делает М-ступень.

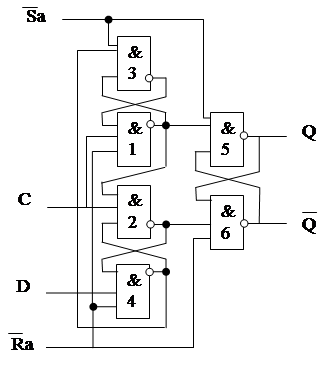

Шестиэлементный D триггер

Самый распространенный ТТЛ триггер. Другие его названия триггер Вебба, триггер с самоблокировкой, схема трех триггеров. Является непрозрачным. Переключение выхода Q триггера происходит по фронту С⁰¹. Схема противогоночная и допускает любые сочетания задержек своих элементов, т.к. в ней отсутствуют параллельные пути для гонок.

Назначение элементов:

5,6 – выходной RS триггер с инверсными входами

1,2 – входные схемы И-НЕ триггера RS

3,4 – вспомогательные И-НЕ, подготавливают одну из входных И-НЕ для открытия ее очередным фронтом С⁰¹.

Вначале пока С=0 триггер хранит предыдущее состояние, например Q=0. Изменение на D входе изменяют лишь состояния Л элементов 3 и 4, но не влияет на выходной RS триггер 5,6.

По первому фронту С⁰¹ открывается Л.Э.1 т.к. D=1 при этом и подключает выходной RS триггер в единичное состояние Q=1, т.е. происходит установка триггера.

По второму С⁰¹ фронту открывается Л.Э.2, т.к. D=0 при этом и триггер переключается в ноль. Q=0, т.е. сбрасывается триггер.

Изменение состояния на D входе поля С=1 не влияет на общее состояние триггера, так же как и при С=0. Следовательно, триггер переключается только фронтом С⁰¹.
