Структура объемной формы







ЗАДАНИЕ 15. Формирование объема шара с помощью взаимно перпендикулярно секущих плоскостей.

ЦЕЛЬ: Ознакомиться с методом секущих плоскостей.

ЗАДАЧИ: Освоить макетирование объемной формы из плоских элементов.

ТРЕБОВАНИЯ: Выполнить макет шара по образ­цу (ил. 65, 66). Диаметр 8 см.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ: Макет собирается без клея из отдельных деталей, выкройки кото­рых показаны на ил. 66. Если через окруж­ность (горизонтальную проекцию шара) про­вести через равные промежутки взаимно перпендикулярные сечения, то им будут со­ответствовать определенные элементы, имеющие форму круга, радиус которого равен половине длины соответствующего сечения. Основными конструктивными элементами будут две окружности с диаметром, равным величине диаметра шара. Они закрепляются перпендикулярно, вставляясь одна в другую за счет прорезей, равных толщине листа бумаги, из которой сделан макет. Прорези равны половине высоты соответствующей части элемента. Остальные элементы представляют собой полуокружности с радиусом, равным половине длины соответствующего сечения, и крепятся последовательно в прорези на основных элементах. Для придания конструктивной жесткости дополнительно вставляются горизонтально два элемента.





ИЛЛЮСТРАЦИЯ 65







ИЛЛЮСТРАЦИЯ 66







ИЛЛЮСТРАЦИЯ 67

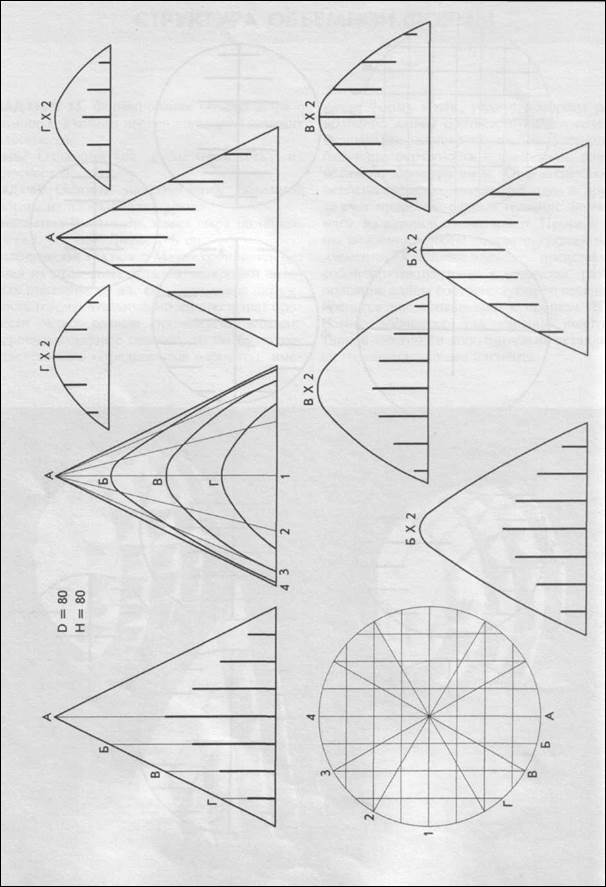

ЗАДАНИЕ 16. Формирование объема конуса с помощью взаимно перпендикулярных секу­щих поверхностей.
