Простые геометрические тела

ЗАДАНИЕ 1. Выполнение макетов простых геометрических тел (ил. 1).

ЦЕЛЬ: Овладеть первичными моторными навыками макетирования.

ЗАДАЧИ: Познакомиться с основными начальными приемами изготовления макетов объемных форм.

ТРЕБОВАНИЯ: Выполнить макеты: куба (8x8 см), цилиндра (диаметр 8 см, высота 16 см), пирамиды (сторона 8 см, высота 16см), конуса (диаметр 8 см, высота 16см) по предложенным образцам.

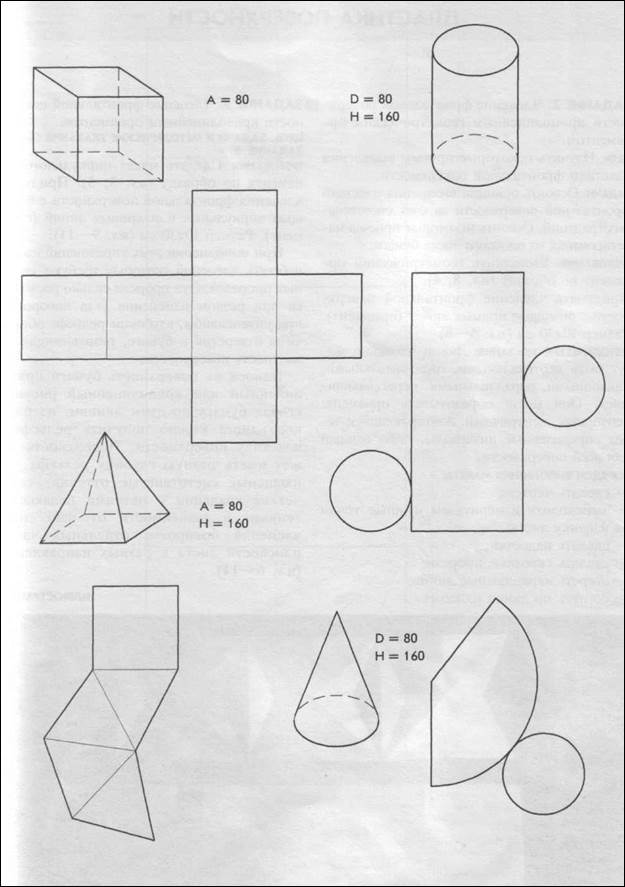

МЕТОДИЧЕСКИЕ УКАЗАНИЯ: Приведенные на схе­ме развертки куба и пирамиды (ил. 2) скле­иваются встык клеем ПВА. Чтобы линии сгиба на ребрах куба и пирамиды были ров­ными и четкими, необходимо с внешней сто­роны бумаги по линии сгиба сделать надсеч­ку. Надсечка делается на 0,5 толщины листа бумаги, это надо делать легко, чтобы не про­резать бумагу насквозь. Затем нужно согнуть бумагу по этим линиям и склеить стыки.

Основания конуса и цилиндра (окружно­сти) вырезаются ножом и подравниваются ножницами. Окружность можно вырезать и при помощи измерителя, если очень хорошо заточить одну из иголок. Для склеивания боковых поверхностей конуса и цилиндра можно предусмотреть дополнительный кла­пан. Чтобы боковая поверхность цилиндра согнулась ровно, можно на ее выкройку на­нести надсечки через равные промежутки (5 мм). Ровную кривизну можно получить также, если скручивать детали между двух листов пленки, используемой для рентге­новских снимков.

На всех приводимых далее исходных чертежах приняты определенные условные обозначения: самая толстая линия соответ­ствует линии основного контура и прореза­ется насквозь; пунктирная линия — неви­димый контур, ее надо надсечь с изнаноч­ной стороны; самая тонкая линия соответ­ствует надсечке с лицевой стороны.

Чтобы качество макета было высоким, надо сделать очень точный чертеж, сделать надсечки и прорези, а следы карандаша аккуратно стереть. Иногда можно не поль­зоваться карандашом, а делать уколы изме­рителем в нужных местах. Сначала на вы­кройках делаются надсечки, а потом сквоз­ные прорези.

ИЛЛЮСТРАЦИЯ 1

ИЛЛЮСТРАЦИЯ 2
