Подготовка к работе. 7.2.1 Изучить принцип работы, параметры, характеристики схем компараторов на основе ОУ







7.2.1 Изучить принцип работы, параметры, характеристики схем компараторов на основе ОУ.

7.2.2 Изучить порядок расчета элементов схем и их качественных характеристик.

7.2.3 Нарисовать исследуемые схемы компараторов.

7.2.4 Ознакомиться с порядком сборки схем на стенде.



План работы



7.3.1 Соберите схему компаратора для сравнения однополярных сигналов согласно рисунку 7.3.



UВЫХ

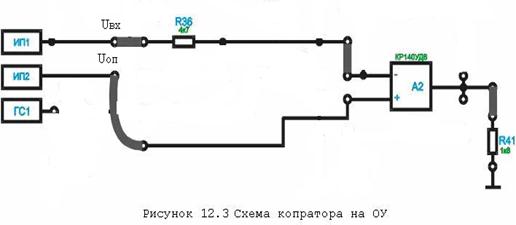

Рисунок 7.3 – Схема компаратора на ОУ



7.3.2.Соберите схему источника регулируемого стабилизированного источника напряжения по рисунку 7.2

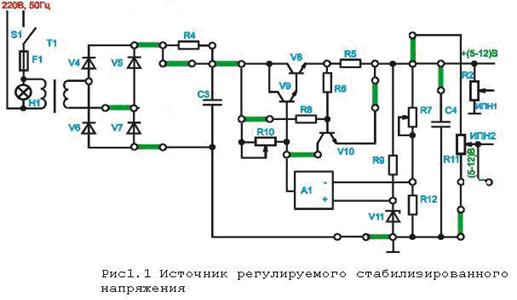

Рисунок 7.2 – Источник регулируемого стабилизированного напряжения





7.3.2 Исследовать работу устройства, изменяя уровень входного сигнала от источника питания вручную при Uоп = const = 1В. Определить порог чувствительности компаратора, используя для этого осциллограф. По осциллографу определяют момент срабатывания компаратора и определяют разность DUвх.min = Uоп - Uвх.сраб, которая и будет характеризовать порог чувствительности. Uвх.сраб и Uоп замеряют с помощью цифрового вольтметра.

7.3.3 Подать на вход компаратора синусоидальный сигнал соответствующей амплитуды (Uвх.m > Uоп) и частотой f = 1кГц от генератора. Убедиться в правильности функционирования схемы по осциллографу.

7.3.4 Зарисуйте осциллограммы входных и выходных сигналов компаратора при:

а) Uоп = 0;

б) Uоп = 1В.

7.3.5 Сравните результаты практического исследования с теоретическими расчетами и сделайте выводы.



Контрольные вопросы



7.4.1 Назовите основные особенности построения компараторов на ОУ.

7.4.2 Почему в таких схемах, как правило, не используются ООС?

7.4.3 Как можно повысить помехоустойчивость компаратора?

7.4.4 Как определить синфазное напряжение на входах компаратора для сравнения однополярных сигналов?

7.4.5 Как осуществляется в компараторах формирование нужных значений логических уровней цифровых микросхем U1вых и U0вых.

7.4.6 В чем отличие значений основных параметров компараторов на ОУ и в виде специализированной интегральной микросхемы ?

7.4.7 Начертить схему двухпорогового компаратора и временные диаграммы ее работы.
