Подготовка к работе. 3.2.1 Изучить принцип работы схем двухтактных усилителей
3.2.1 Изучить принцип работы схем двухтактных усилителей мощности на БТ. 3.2.2 Изучить порядок расчета схем двухтактных усилителей*. 3.2.3 Нарисовать схемы исследуемых двухтактных усилителей мощности. 3.2.4 Ознакомиться с порядком сборки схем на стенде.
План работы

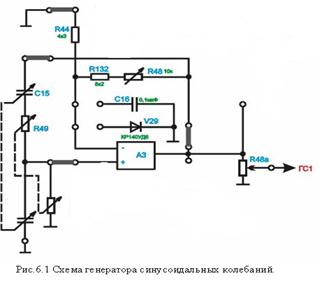

3.3.1. Собрать схемы двух источников питания и схему генератора синусоидальных колебаний по рисунку 3.2.
3.3.2. Собрать схему двухтактного усилителя, представленную на рисунке 3.3.

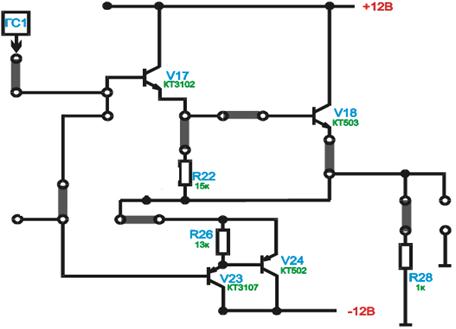

Рисунок 3.3 - Бестрансформаторный двухтактный усилитель без элементов исключения начального участка входной характеристики.
3.3.3. Замерить с помощью амперметра А1 ток через нагрузку при отсутствии входного сигнала. Пояснить полученное значение. 3.3.4. Подать на вход усилителя синусоидальный сигнал частотой f=1кГц и амплитудой не более 3В. Снять и зарисовать осциллограммы входного напряжения и напряжения на нагрузке. Пояснить наличие в выходном напряжении переходных искажений. 3.3.5. Определить с помощью осциллографа на частоте f = 1кГЦ значение Uвх.max, при котором в выходном сигнале появляются заметные нелинейные искажения. Зарисовать осциллограммы напряжений. 3.3.6. Снять и построить амплитудную характеристику Uвых = f (Uвх) при изменении Uвx от нуля до Uвх.max, при котором появляются в выходном сигнале визуально заметные на экране осциллографа нелинейные искажения. 3.3.7 Результаты занести в таблицу 3.1.
Таблица 3.1 - Результаты измерений для построения амплитудной характеристики
3.3.8 Снять амплитудно-частотную характеристику усилителя при входном напряжении Uвx= IB., изменяя частоту входного сигнала от 0 до 100 кГц (рекомендуемые частоты, Гц: 20; 50; 200; 500; 1000; 5000; 10000; 15*103; 20*103; 25*103; 50*103; 75*103; 90*103; 100*103), построить ее в логарифмическом масштабе Ku = f(lgF). 3.3.9 Результаты занести в таблицу 3.2.
Таблица 3.2 – Результаты измерений и вычислений при условии
3.3.10 Собрать схему двухтактного усилителя, представленную на рисунке 3.4.

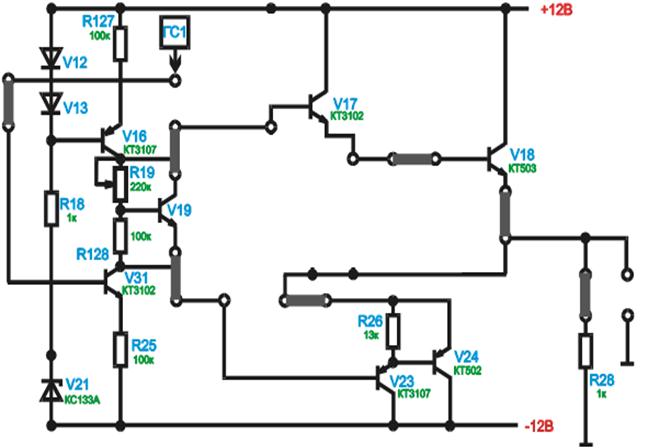

Рисунок 3.4 - Бестрансформаторный двухтактный усилитель с элементами исключения начального участка входной характеристики
3.3.11 Для исследования данной схемы усилителя выполнить указания пунктов 3.3.3. – 3.3.8.
Контрольные вопросы
3.4.1 Объясните положение рабочей точки транзистора усилителя мощности, работающего в режимах класса А, АВ, В. 3.4.2. Сравните каскады усилителей мощности классов А, АВ, В по экономичности и уровню нелинейных искажений. 3.4.3. Объясните причины нелинейных искажений в каскадах усиления мощности на БТ. 3.4.4. Опишите принцип работы исследуемых схем. 3.4.5. Объясните назначение элементов исследуемых схем. 3.4.8. Как задается начальный режим работы усилителя, приведенного на рисунке 3.2. Date: 2015-05-04; view: 500; Нарушение авторских прав |
