Подготовка к работе. 6.2.1 Изучить принцип работы, параметры, характеристики вычислительных схем на основе ОУ





6.2.1 Изучить принцип работы, параметры, характеристики вычислительных схем на основе ОУ.

6.2.2 Изучить порядок расчета элементов схем и их качественных характеристик.

6.2.3 Нарисовать исследуемые вычислительные схемы.

6.2.4 Ознакомиться с порядком сборки схем на стенде.



План работы



6.3.1 Собрать схемы двух источников питания согласно рисунку 6.3

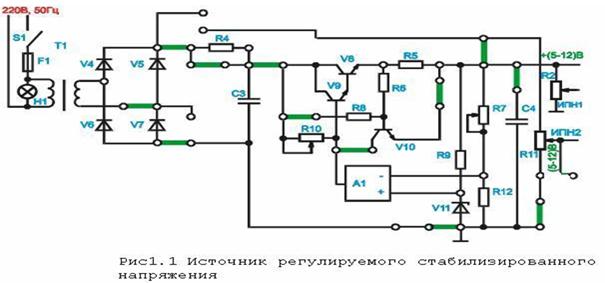

Рисунок 6.3 - Источник регулируемого стабилизированного напряжения

Рисунок 11.3 – Суммирующий усилитель на ОУ

6.3.2 Соберите схему суммирующего усилителя согласно
рисунку 6.4.



  Рисунок 6.4 – Суммирующий усилитель на ОУ





6.3.3 Задайте комбинацию входных сигналов в соответствии с таблицей 6.1 и рассчитайте выходное напряжение по формуле (6.9).



Uвых = - Rос(Uвх1/ R36 + Uвх2/ R37) (6.9)



Проверьте расчеты, экспериментально измерив выходное напряжение цифровым вольтметром и оцените погрешности.

Результаты внесите в таблицу 6.1.



Таблица 6.1 - Результаты вычислений и измерений для сумматора



Измерения Вычисления
Uвх1 Uвх2 Uвых Uвых
В В В В
0,5



6.3.4 Соберите схему вычитающего усилителя согласно рисунку 6.5.

Рисунок 6.5 – Вычитающий усилитель на ОУ



6.3.5 Вычислите по формуле (6.10) напряжение на выходе Uвых



Uвых = Uвх1*(1+Rос/R36)-Uвх2*(Rос/R36) (6.10)



Проверьте расчеты, экспериментально измерив, выходное напряжение цифровым вольтметром и оцените погрешности.

Результаты внесите в таблицу 6.2.



Таблица 6.2- Результаты вычислений и измерений для вычитающего усилителя



Измерения Вычисления
Uвх1 Uвх2 Uвых Uвых
В В В В
0,5



Контрольные вопросы



6.4.1 Изобразите схему неинвертирующего сумматора.



6.4.2 Предложите схему вычитающего устройства на основе сумматора и инвертирующего усилителя и оцените ее погрешность.
