На дифференциальном каскаде

Среди аналоговых перемножителей, выполненных по интегральной технологии, наибольшее распространение получили перемножители на дифференциальных парах транзисторов. В таких перемножителях используется метод «переменной крутизны», когда изменение входного напряжения, приложенного к базам дифференциальных пар транзисторов, вызывает пропорциональное изменение крутизны (передаточной динамической проводимости) транзисторов. Основными достоинствами этого метода построения аналоговых перемножителей являются высокая точность, широкая полоса частот, простота реализации по интегральной технологии. Покажем, что дифференциальная пара транзисторов, управляемая напряжением, действительно является аналоговым перемножителем сигналов (рис. 3.1).

В общем случае рассмотрим ситуацию, когда к базам транзисторов VT 1, VT 2 и VT 3 приложены напряжения u _c(t) и u _г(t), равные мгновенным значениям сигналов u _c(t) = U _ccosω_c t и u _г(t) = U _гcosω_г t.

Выходное напряжение, равное мгновенному значению выходного сигнала смесителя, снимается с коллекторов транзисторов VT 1 и VT 2.

Для транзисторов VT 1 и VT 2 коллекторные токи определяются выражениями:

I _к1 = (3.1)

I _к2 = (3.2)

где φ_T = mkT/q – температурный потенциал, равный 26 мВ при 300 К(здесь q – заряд электрона, Т – абсолютная температура, m – постоянная, примерно равная 1, k – постоянная Больцмана); U – напряжение смещения дифференциальной пары транзисторов,

U = U _бэ1 – U _бэ2 = φ_T lnλ. (3.3)

Здесь λ = i _эо2/ i _эо1; i _эо1 и i _эо2 – тепловые токи эмиттерных переходов транзисторов VT 1 и VT 2.

Рис. 3.1. Принципиальная схема дифференциального делителя тока, управляемого напряжением

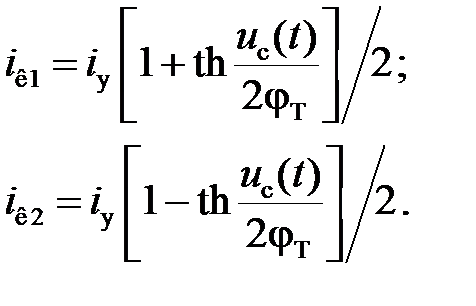

При условии, что транзисторы в интегральном исполнении идентичны по своим параметрам и что коэффициент усиления тока α₀ примерно равен единице при U = 0, уравнения (3.1) и (3.2) можно представить в виде

(3.4)

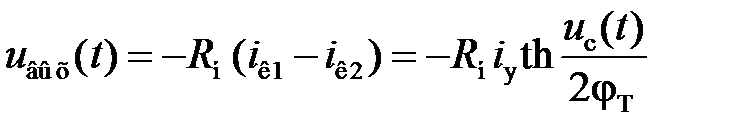

Тогда выходное напряжение u _вых(t) дифференциальной пары транзисторов

. (3.5)

При малых значениях входных сигналов (| U _c| << φ_T) выходное напряжение u _вых(t) дифференциальной пары транзисторов равно произведению напряжения u _c(t) на величину эмиттерного тока i _y:

u _вых(t) = – R _н u _c(t) i _y /2φ_T = const ∙u _c(t). (3.6)

Учитывая, что i _y = i _y0exp(u _г(t)/φ_T), где i _y0 – тепловой ток коллектора перехода транзистора VT 3 (рис. 3.1), видим, что в общем случае дифференциальная пара транзисторов является нелинейным аналоговым перемножителем входного сигнала u _c(t) и сигнала гетеродина u _г(t).

Близкой к линейной операция перемножения получается лишь при напряжениях u _c(t) и u _г(t), не превышающих нескольких милливольт. Кроме того, масштабный коэффициент φ _T в формуле (3.6) является функцией абсолютной температуры Т, что приводит к существенной зависимости величины выходного напряжения перемножителя от температуры.

Рис. 3.2. Принципиальная схема преобразователя на основе

аналогового перемножителя на дифференциальном каскаде

Принципиальная схема преобразователя частоты на основе аналогового перемножителя на дифференциальном каскаде приведена на рис. 3.2. С помощью напряжения гетеродина происходит управление работой транзисторов VT 1 и VT 2. Напряжение сигнала, снимаемое с катушки связи L 2, управляет работой транзистора VT 1. Ток коллектора транзистора VT 3 равен сумме токов i _э1 и i _э2 транзисторов VT 1 и VT 2. Тогда, если под воздействием напряжения u _c(t) транзистор VT 1 открывается и ток i _э1 увеличивается, то транзистор VT 2 закрывается, а ток эмиттера i _э2 уменьшается на такую же величину. Противоположные изменения токов коллекторов VT 1 и VT 2 в катушке L 4 приводят к удвоенному, по сравнению с преобразователем частоты на транзисторе или диоде, значению ЭДС, наводимой в катушке L 3.

Контур L 4 C 2 имеет резонансную частоту, равную промежуточной частоте, например, ω_п.ч = ω_г – ω_с. В этом случае на выходе преобразователя частоты выделяется напряжение u _пч равное мгновенному значению сигнала u _пч (t) промежуточной частоты.

Достоинством схемы (см. рис. 3.2), помимо удвоенного значения коэффициента передачи, является подавление колебания гетеродина на выходе преобразователя частоты, так как токи с частотой гетеродина в катушке L 4 направлены навстречу друг другу. По той же причине в такой схеме наблюдается ослабление шумов гетеродина и уменьшение степени их прохождения на выход смесителя. Как и в усилительных двухтактных схемах, в данных преобразователях частоты подавляются четные гармоники входного сигнала.

Недостатком аналогового преобразователя частоты (см. рис. 3.2) является то, что по отношению к сигналу, имеющему частоту, равную промежуточной, он ведет себя как резонансный усилитель напряжения с относительно высоким коэффициентом усиления. В устройствах приема и обработки сигналов для предотвращения прохождения колебания промежуточной частоты с входа такого преобразователя на его выход применяют различные меры подавления колебания этой частоты. Например, параллельно входу подключают последовательный резонансный контур, настроенный на частоту f _пч, который выполняет роль шунтирующего контура.
