Специальной державки
|
|
|
8.1. Нарезать резьбу в гайках машинным
метчиком, установленным в трёхкулачковом
патроне.
| Рис.5 |
Закрепить в патрон 1 (рис 5) оправку 2 с вкладышем 4, имеющим цилиндрическое и квадратное отверстия для направления и установки метчика.
|
| Рис.6 |
Застопорить вкладыш винтом 3 и установить оправку 7 с шестигранным отверстием под гайку и цилиндрическим отверстием для свободного выхода метчика в пиноль задней бабки. Вставить метчик 5 в отверстие вкладыша, а гайку б - в шестигранное отверстие оправки. Настроить станок на требуемый режим резания и нарезать резьбу до тех пор, пока на стержень метчика нельзя будет нанизывать нарезаемые гайки. Выключить станок. Снять метчик, ссыпать с него гайки в ящик и вновь нарезать резьбу в другой партии гаек и т. д.
8.2. Нарезать резьбу метчиком с использованием специальной державки.

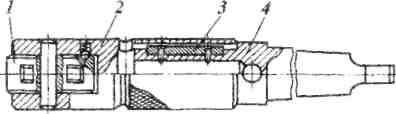

Державку вставить коническим хвостовиком 4 (рис. 6) в пиноль задней бабки.
Повернуть барабан 1 квадратным отверстием требуемого размера под метчик до совпадения оси отверстия с осевой линией центров. Барабан всякий раз при повороте должен фиксироваться в требуемом положении шариком 2. Вставить метчик в квадратное отверстие барабана и после настройки станка на нужный режим резания нарезать резьбу. Как только метчик войдёт в нарезаемое отверстие на 2-3 нитки, прекратить ручную подачу. Метчик вместе с головкой и цилиндрической её частью будет самозатягиваться в отверстие, перемещаясь в продольном направлении. От проворачивания втулку барабана будут удерживать направляющие штифты 3.
