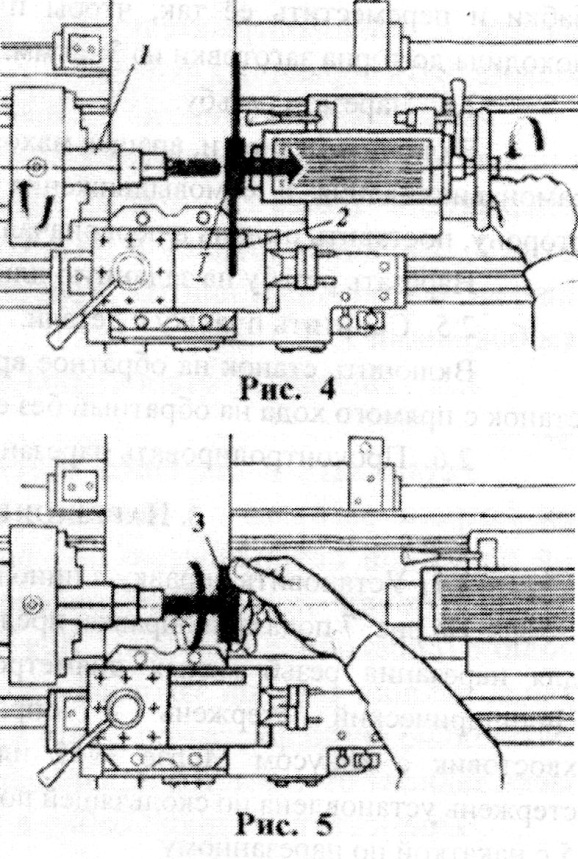

Самовыдвижном плашкодержателе

2.1. Установить приспособление в коническое отверстие пиноли задней бабки.

Специальное приспособление 1 (рис. 6, а) имеет с правой стороны конический хвостовик с конусом Морзе № 3 и № 4 для закрепления в пиноли задней бабки, с левой стороны - полый цилиндр с продольной прорезью, в который вставляется самовыдвижная втулка Б плашкодержателя А. Во втулку Б ввинчивается направляющий штифт 3, перемещающийся по прорези и предотвращающий провёртывание втулки Б вместе с плашкодержателем А. Ручка 4 используется для установки и снятия приспособления, а также в случае его провёртывания в пиноли.

Перед установкой приспособления 1 проверить правильность положения корпуса задней бабки на её плите по совпадению вершин конусов переднего и заднего центров.

Это приспособление следует применять при нарезании резьбы на детали 7 не в упор (рис. 6, а) или резьбы на детали 5 со свободным выходом (рис.6,б).

2.2. Установить и закрепить плашку в плашкодержателе.

2.3. Подвести к заготовке заднюю бабку и закрепить.

Минимально выдвинуть пиноль задней бабки и переместить её так, чтобы плашка 2 не доходила до торца заготовки на 3...5 мм.

2.4. Нарезать резьбу.

Включить станок и, вращая маховичок задней бабки, подавать на заготовку плашку до её самонавинчивания и самовыдвижения втулки, после чего, вращая маховичок в обратную сторону, поставить пиноль в первоначальное положение.

Нарезать резьбу на заданную длину и выключить станок.

2.5. Свинтить плашку с детали.

Включить станок на обратное вращение шпинделя и свинтить плашку. Не переключать станок с прямого хода на обратный без его остановки.

2.6. Проконтролировать нарезанную резьбу.
