Конструкция скважин. Для разработки Северного купола ме­сторождения Одопту-море с берега необ­ходимо бурить скважины с горизонталь­ным отклонением 4500—6000 м при вер­тикальной

Для разработки Северного купола ме­сторождения Одопту-море с берега необ­ходимо бурить скважины с горизонталь­ным отклонением 4500—6000 м при вер­тикальной глубине около 1600 м. По ко­эффициенту сложности (отношение гори­зонтального отхода к вертикальной глу­бине), который в данном случае равен примерно четырем, такие скважины при­нято считать сложными (рис 7).

Рис. 7. Коэффициент сложности скважин

Конструкция наклонно-направлен­ных скважин была выбрана исходя из ус­ловий предотвращения осложнений в процессе бурения (рис 8).

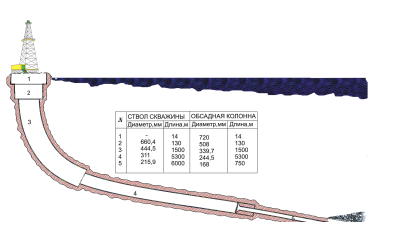

Рис. 8. Типовая конструкция скважин

Верхняя неустойчивая часть ствола скважин (пески), где возможно поступле­ние в скважину морской воды, до глуби­ны 100—150 м перекрывается кондукто­ром. Ствол скважины под кондуктор бу­рится долотом 0 660,4 мм на глубину 90—130 м, кондуктор 0 508 мм спускает­ся и цементируется на ту же глубину. При этом ниже кондуктора не имеется зон с условиями бурения, несовместимыми по градиентам давлений столба бурового раствора. Чтобы исключить грифонообразование (при газонефтепроявлениях с открытым фонтанированием), в ствол 0 444,5 мм предусмотрен спуск промежу­точной колонны 0 340 мм, которая це­ментируется до устья. Глубина спуска (1300 м) определяется из условия исклю­чения возможности разрыва слабо сце­ментированных песков под башмаком кондуктора после полного замещения бу­рового раствора в скважине герметиза­ции устья. В скважинах с большими угла­ми наклона бурение длинного открытого ствола сопровождается значительным желобо- образованием с последующими возможными прихватами бурильных колонн в процессе бу­рения и обсадных колонн при их спуске. Во из­бежание этого, выход из-под башмака преды­дущей колонны ограничивается до 4400 м, что достигается спуском второй промежуточной колонны 0 244,5 мм в ствол, пробуренный до­лотом 0 311,2 мм на глубину 4000—6400 м. Ко­лонна перекрывает вышележащие нефтеносные и водоносные пласты, предполагая в последую­щем возврат на эти объекты. Спуск второй про­межуточной колонны повышает гарантии ус­пешного спуска эксплуатационной колонны (хвостовика) до проектной глубины в горизон­тальном стволе. Увеличение его длины позво­лило уменьшить крутящий момент сопротивле- ния и спускать хвостовик с вращением, что в сочетании с применяемым инвертно-эмульси- онным раствором — значительно снизило тре­ние труб о стенки скважины. Эксплутационная колонна 0 168 мм спускается лайнером (хвос­товиком) в горизонтальный ствол с перекрыти­ем башмака предыдущей колонны на 50—100 м по стволу, и устанавливается в интервале 4000—6800 м. При этом эксплуатационную ко­лонну и предшествующую ей промежуточную колону связывает герметичное соединение.
