Методы заряда аккумуляторных батарей

Аккумуляторные батареи заряжают от источника, постоянного тока, на выводах которого напряжение выше зарядного напряжения заряжаемой батареи. При подключении к источнику тока положительный и отрицательный выводы батареи подсоединяются, соответственно, к положительным и отрицательным выводам источника. Сила зарядного тока

В стационарных условиях аккумуляторную батарею можно, заряжать при постоянной силе тока или при постоянном напряжении. Напряжение зарядного устройства уменьшается с увеличением силы тока. Для поддержания постоянным одного из основных параметров режима заряда необходимо применять регулирующие устройства.

Заряд при постоянной силе тока. В этом случае заряжаемые батареи соединяются между собой последовательно и подключаются к зарядному устройству. Для поддержания постоянства силы тока в процессе заряда необходимо изменять напряжение источника тока или сопротивление зарядной цепи. Основные способы регулирования силы тока заряда: включение в цепь заряда последовательно с аккумуляторными батареями реостата; применение регуляторов тока, в частности, тиристорных, которые поддерживают постоянным среднее значение зарядного тока за счет периодического включения в цепь заряда дополнительного резистора; изменение напряжения источника тока ручным или автоматическим регулирующим устройством в соответствии с показаниями амперметра.

Большинство зарядных устройств получают питание от сети переменного тока и имеют трансформатор, поэтому 'допускают ступенчатую или плавную регулировку выходного напряжения за счёт изменения коэффициента трансформации.

Число одновременно подключаемых на заряд батарей зависит от напряжения зарядного устройства или зарядной сети. Для обеспечения полного заряда 12-вольтовой батареи к ней нужно подвести напряжение 16,2 В, т.е. по 2,7 В на каждый аккумулятор. Следовательно, число батарей с номинальным напряжением 12 В, одновременно подключаемых к зарядному устройству, можно рассчитать по формуле:

Количество групп батарей, которое одновременно можно подключить к зарядному устройству, зависит от мощности последнего:

Сила зарядного тока Iз выбирается, исходя из выбранного режима заряда. При 10-часовом режиме заряда Iз = 0,1С₂₀ A, при 20-часовом Iз = 0,05С₂₀ А.

Заряд при постоянстве силы тока отличается сравнительной простотой регулирующих устройств и обеспечивает полный заряд батареи. По силе тока и времени заряда можно легко определить полученное батареей количество электричества. Недостатком метода является большая продолжительность и обильное газовыделение в конце заряда. Выделяющийся при электролизе воды газ создает видимость кипения электролита. Газовыделение и связанные с ним снижение уровня электролита, увеличение потерь энергии и температуры батареи уменьшаются при ступенчатом заряде. Чаще всего для этого используется контрольный заряд, состоящий из двух ступеней с различным уровнем зарядного тока. Первая ступень заряда током силой 0,1 C₂₀ А продолжается до тех пор, пока напряжение на каждом аккумуляторе не поднимется до 2,4 В (14,4 В для 12-вольтовой батареи). На второй ступени сила тока составляет 0,05С₂₀ А и поддерживается постоянной до конца заряда.

КПД заряда зависит от силы зарядного тока, степени заряженности батареи и температуры электролита. КПД заряда в комнатных условиях при силе тока заряда, меньшей 0,1С₂₀ А, для исправных батарей можно принять равным 0,85-0,90.

Пределы регулирования включаемого последовательно с заряжаемыми батареями реостата можно определить по формулам:

Большая продолжительность заряда, необходимость постоянного контроля и регулирования зарядного тока, повышенный расход электроэнергии на электролиз воды, повышение температуры в конце заряда, отрицательное влияние перезаряда и высокой температуры на состояние электродов являются недостатками способа заряда батарей при постоянной силе тока, которых можно, хотя бы частично избежать при других способах заряда.

Заряд при постоянном напряжении. При этом способе заряда аккумуляторные батареи подключают непосредственно к источнику питания, напряжение которого поддерживается постоянным (рис. 2.52). По мере заряда ЭДС и напряжение на выводах аккумуляторов возрастают и зарядный ток уменьшается. В начальный момент сила тока заряда зависит от степени разряженности батареи, температуры электролита, величины выходного напряжения зарядного устройства и может достигать (1-1,5)С₂₀ А.

Выбор оптимального значения, зарядного, напряжения зависит от температуры электролита и технического состояния батареи. Чем выше зарядное напряжение, тем интенсивнее заряд, но больше газовыделение и влияние других побочных факторов. При данном способе заряда возможен перегрев батареи вследствие большой силы тока в начале заряда. Заряд при постоянном напряжении затрудняется в условиях низких температур, так как резко возрастает внутреннее сопротивление батареи.

Способ заряда при постоянном напряжении отличается простотой, так как для поддержания необходимого режима заряда не нужны регулирующие устройства. Зарядное напряжение на каждый аккумулятор должно составлять 2,4-2,5 В, следовательно, зарядное напряжение для 6-вольтовой батареи должно быть 7,2-7,5 В, а для 12-вольтовых - 14,4-15,0 В. Сила зарядного тока для каждой батареи устанавливается автоматически. В процессе заряда с увеличением ЭДС батареи сила тока уменьшается и к концу заряда практически понижается почти до нуля. Батарею можно зарядить до 90 --95% от номинальной емкости.

Частным случаем заряда при постоянном напряжении является заряд по закону “ампер-часов”, при котором аккумуляторная батарея заряжается током силой, численно равной 95% емкости, которую надо сообщить батарее при последующем заряде. Сила зарядного тока при таком условии снижается. Процесс заряда будет форсированным, но с наименьшими потерями энергии, без перегрева электролита и обильного газообразования. Заряд по закону "ампер-часов" позволяет обеспечить полный заряд батареи за 4-4,5 ч, а до 90% номинальной емкости батарея заряжается за 2,5 ч.

При постоянстве напряжения подзаряжаются батареи на автомобилях. Так как полный заряд батарей в этом случае невозможен рекомендуется периодически снимать батарею с машины и проводить полный заряд при постоянной силе тока в стационарных условиях.

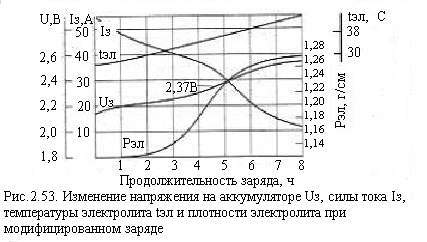

Модифицированный заряд. Целью модифицированного заряда является снижение силы тока в начальный период заряда и уменьшение влияния колебаний напряжения в зарядной сети на зарядный ток. В цепь заряда включается небольшой резистор. Напряжение зарядной сети поддерживается постоянным в пределах от 2,5 до 3,0 В на каждый аккумулятор. Оптимальное для свинцовых аккумуляторов напряжение 2,6 В обеспечивает заряд примерно за 8 ч. Изменение параметров свинцового аккумулятора в процессе модифицированного заряда при напряжении зарядной сети 2,63 В и добавочном сопротивлении 0,0091 Ом показано на рис, 2,53. Уже через 7 ч аккумулятор восстанавливает отданную при разряде емкость и далее в течение часа работает в режиме перезаряда.

Форсированный заряд. Для быстрого восстановления работоспособности сильно разряженной аккумуляторной батареи проводят форсированный заряд током силой численно равной 0,7С₂₀ А. Время форсированного подзаряда должно быть тем меньше, чем больше сила тока заряда (30 мин при силе тока 0,7С₂₀ А, 45 мин при токе 0,5С₂₀ А и 90 мин при токе 0,ЗС₂₀ А). При повышении температуры электролита свыше 40°С заряд прекращается. Применять форсированный заряд можно только в исключительных случаях, так как многократное повторение такого способа заряда заметно сокращает срок службы аккумуляторной батареи.

Уравнительный заряд. При проведении уравнительного заряда токами меньшими 0,1С₂₀ А обеспечивается выравнивание плотности электролита и степени заряженности отдельных аккумуляторов батареи, восстановление активных масс на электродах, нейтрализация действия глубоких разрядов на отрицательный электрод. Уравнительный заряд обычно используется для устранения возможной сульфатации электродов и заканчивается через три часа после установления постоянства плотности электролита.

Постоянный подзаряд малыми токами. Ток заряда силой 0,025 -0,1 А выбирается из условия компенсации теряемой батареей емкости при саморазряде. Подзаряд может осуществляться при постоянной силе тока или при постоянном напряжении, как на транспортном средстве, так и в помещениях для хранения батарей. Непрерывный подзаряд позволяет поддерживать батарею заряженном состоянии, однако одновременно ускоряет процесс коррозии решеток положительных электродов. На подзаряд малыми токами.следует устанавливать только исправные и полностью заряженные батареи.

Контрольно-тренировочный цикл. Для батарей, залитых электролитом, контрольно-тренировочные циклы проводятся один раз в год и в тех случаях, когда нужно оценить пригодность батареи для дальнейшей эксплуатации. По результатам контрольно-тренировочного цикла судят о техническом состоянии батареи, выявляют неисправные аккумуляторы в, батарее, оценивают её возможности по отдаче емкости.

Контрольно-тренировочный цикл включает в себя заряд батареи током силой 0,1С₂₀ А до напряжения 2,4 В ни каждом аккумуляторе, дальнейший полный заряд батареи током 0,05С₂₀ А, затем разряд постоянным током силой 0,05С₂₀ А до конечного разрядного напряжения на аккумуляторе 1,75 В.

Емкость, отданная при разряде батареи в контрольно-тренировочном цикле, приводится к температуре 25°С и сравнивается с номинальной. В период гарантированного срока службы она не должна быть меньше 0,9С₂₀. Если емкость ниже 40% от номинальной, то батарея считается непригодной к. эксплуатации.
