Распределительный топливный насос высокого давления

Распределительные топливные насосы высокого давления, в отличие от рядного ТНВД, имеют один или два плунжера, обслуживающих все цилиндры двигателя. Распределительные насосы обладают меньшей массой и габаритными размерами, а также обеспечивают большую равномерность подачи. С другой стороны их отличает сравнительно низкая долговечность сопряженных деталей. Все это определяет область применения данных насосов, в основном, на двигателях легковых автомобилей.

Конструкции распределительных топливных насосов высокого давления могут иметь различный привод плунжера:

· торцевой кулачковый привод (насосы Bosch VE);

· внутренний кулачковый привод (роторные насосы Bosch VR, Lucas DPC, Lucas DPS);

· внешний кулачковый привод (отечественные насосы НД-21, НД-22).

Предпочтительными в плане эксплуатации являются первые два типа привода плунжеров, т.к. в них отсутствуют силовые нагрузки от давления топлива на узлы приводного вала и, соответственно, выше долговечность.

Устройство распределительного топливного насоса высокого давления

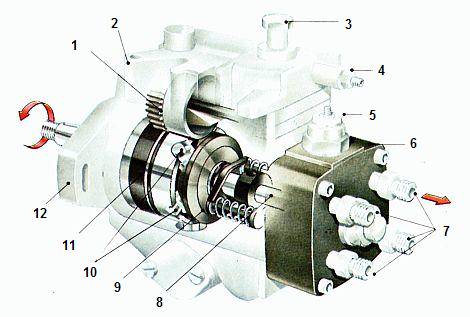

1 - шестерня привода регулятора подачи топлива; 2 - входное отверствие топлива; 3 - выходное отверстие топлива; 4 - регулировочный винт; 5 - электромагнитный запорный клапан; 6 - распределительный блок; 7 - штуцеры нагнетательных трубопроводов; 8 - плунжер-распределитель; 9 - кулачковая шайба; 10 – ролик; 11 - лопастной топливоподкачивающий насос; 12 – фланец

Рисунок - Устройство распределительного топливного насоса высокого давления

Основным элементом распределительного ТНВД с торцевым кулачковым приводом плунжера (Bosch VE) является плунжер-распределитель, который совершает возвратно-поступательное и вращательное движение, обеспечивая нагнетание и распределение топлива по цилиндрам.

Возвратно-поступательное движение плунжера происходит при вращении кулачковой шайбы, которая обегает неподвижное кольцо по роликам. Шайба нажимает на плунжер, за счет чего создается давление топлива. В исходное положение плунжер возвращается с помощью пружины.

Вращение плунжера производится от приводного вала. При этом происходит распределение топлива по цилиндрам.

Регулирование величины подачи топлива осуществляется автоматически с помощью механического или электронного устройств. Механический регулятор включает центробежную муфту с грузами, которая через систему рычагов воздействует на дозатор, изменяющий величину топливоподачи. Электронный регулятор представляет собой электромагнитный клапан.

Регулирование величины опережения впрыска топлива в распределительном насосе производится путем поворота неподвижного кольца на определенный угол.

Рабочий процесс распределительного насоса включает впуск топлива в надплунжерное пространство, нагнетание и распределение в соответствующие цилиндры.

Устройство распределительного насоса роторного типа

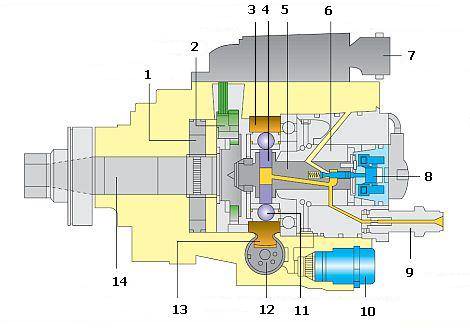

1 - лопастной подкачивающий насос; 2 - датчик угла поворота; 3 - кулачковая обойма; 4 – плунжер; 5 - вал распределителя; 6 - распределительная головка; 7 - блок управления; 8 - электромагнитный клапан дозирования топлива; 9 - дроссель нагнетательного клапана; 10 - клапан управления опережением впрыска; 11 – ролик; 12 - муфта опережения впрыска; 13 - шток привода кулачковой обоймы; 14 - приводной вал

Рисунок - Устройство распределительного насоса роторного типа

В распределительном насосе роторного типа нагнетание и распределение топлива по цилиндрам осуществляются разными устройствами плунжером и распределительной головкой. Нагнетание топлива производится с помощью двух противолежащих плунжеров, расположенных на распределительном валу. Плунжеры через ролики обегают профиль кулачковой обоймы и совершают возвратно-поступательное движение.

При движении плунжеров навстречу друг другу происходит рост давления топлива, после чего топливо по каналам распределительной головки и нагнетательным клапанам доставляется к форсункам соответствующих цилиндров.

Топливо к плунжеру (плунжерам) подается под небольшим давлением, которое создает топливоподкачивающий насос. В распределительных насосах топливоподкачивающий насос установлен на приводном валу в корпусе насоса. Конструктивно это может быть роторно-лопастной насос, шестеренный насос с внешним или внутренним зацеплением.

Смазка распределительного насоса высокого давления производится дизельным топливом, которое заполняет корпус насоса.
