Выполнение графического изображения опытного распределения показателя надежности

По данным статистического ряда могут быть построены гистограмма, полигон и кривая накопленных опытных вероятностей, которые дают наглядное представление об опытном распределении показателя надежности и позволяют решать ряд инженерных задач графическими способами.

Для построения гистограммы по оси абсцисс откладывают в определенном масштабе показатель надежности , а по оси ординат - опытную частоту m_i или опытную вероятность P_i.

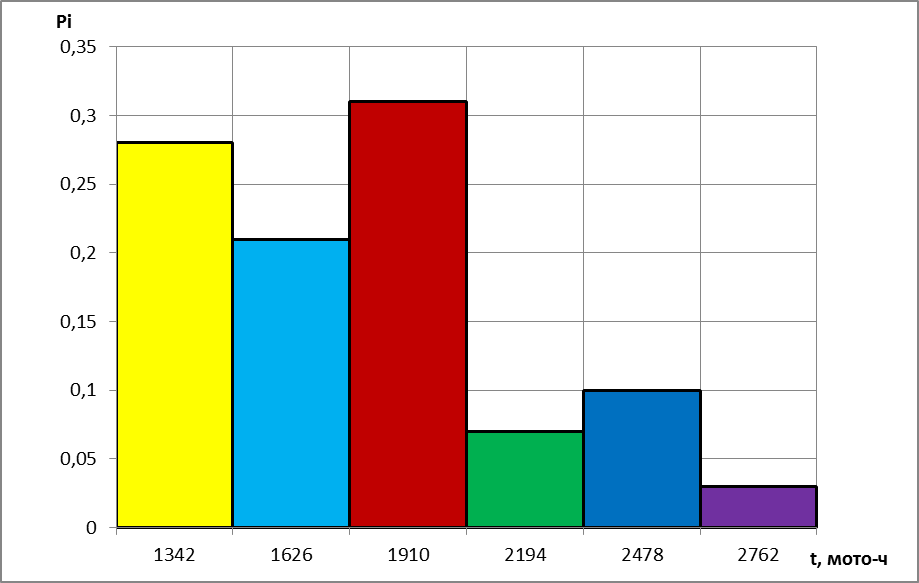

Рисунок 1 - Гистограмма распределения

При построении полигона распределения (рисунок 2) по осям абсцисс и ординат откладывают те же значения, что и при построении гистограммы. Точки полигона распределения образуются пересечением ординаты, равной опытной вероятности интервала. Начальную и конечную точки полигона распределения приравнивают к абсциссам начала первого и конца

последнего интервалов статистического ряда.

Рисунок 2 - Полигон распределения

Для построения кривой накопленных опытных вероятностей по оси абсцисс откладывают в масштабе значение показателя надежности t, а по оси ординат – накопленную опытную вероятность .

Точки кривой накопленных опытных вероятностей образуются пересечением ординаты, равной сумме вероятностей , и абсциссы конца данного интервала. Полученные точки соединяют прямыми линиями. Первую точку соединяют с началом первого интервала.

Рисунок 3 - Кривая накопленных опытных вероятностей
