Связи между сущностями

Кроме связей между сущностью и ее свойствами концептуальная модель отражает связи между самими сущностями. Связь в [18] определяется как «ассоциация, объединяющая несколько сущностей». Эта ассоциация всегда может существовать между разными сущностями или между сущностью и ей же самой (рекурсивная связь). Сущности, объединяемые связью, называются участниками. Степень связи определяется количеством участников связи[2].

Если каждый экземпляр сущности участвует, по крайней мере, в одном экземпляре связи, то такое участие этой сущности называется полным (или обязательным – связь типа «должен»); в противном случае – неполным (или необязательным – связь типа «может»).

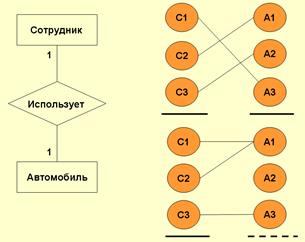

а) Связь мощности «один к одному» (1:1)	б) Связи мощности «один ко многим» (1:М) и «многие к одному» (М:1)
в) Связь мощности «многие ко многим» (М:М)
Рис. 5.3. Связи между типами и экземплярами сущностей

Как и сущность, связь является типовым понятием, т.е. все экземпляры связываемых сущностей подчиняются правилам связывания типов. Принципиальность различия связей между типами и экземплярами сущностей иллюстрирует рис. 5.3. Количественный характер участия экземпляров сущностей (один или многие) задается типом связи (или мощностью связи). Возможны следующие типы: «один к одному» (1:1) – рис. 5.3 а, «один ко многим» (1:М) или «многие к одному» (М:1) - рис. 5.3 б, «многие ко многим» (М:М)[3] - рис. 5.3 в. Сплошная линия на рисунках обозначает полное (или обязательное) участие сущности в связи, пунктирная – неполное (или необязательное).
