Проверка регулировки карбюратора по составу отработавших газов
Исполнители: мастер-диагност, слесарь
Оборудование, приборы, инструмент: индикатор И-СО или AST-70 (АSТ-75)
Продолжительность: 4 мин
| Номер операции | Исполнитель и его рабочее место | Содержание работ и технические условия |
| 1/Пт 1/Пт 1/Пт 1/Пт 2/К 1/А 1/Пт 1/Пт 1; 2 1/Пт 2/А 1/Пт 1/Пт 2/А 1/Пт; 2/К 1/Пт; 2/К 1/Пт; 2/К | Прокачать три-четыре раза заборник чистым воздухом Ввести заборником в прибор чистый воздух через штуцер «вход» (рис. 21) Поставить переключатель в положение «контроль», нажать кнопку «накал» и установить ручкой реостата «ток» стрелку прибора против контрольной точки Поставить переключатель в положение «анализ», нажать кнопку «накал» и установить ручкой реостата «нуль» стрелку прибора на нулевое деление шкалы Пустить двигатель, открыть полностью воздушную заслонку и установить малую частоту вращения коленчатого вала на холостом ходу (600 1/мин) Взять пробу отработавшего газа Ввести пробу в прибор через штуцер «вход» Нажать кнопку «накал» и определить максимальное отклонение стрелки прибора Выполнить анализ три-четыре раза подряд, не изменяя режима работы двигателя Выполнить операции 1— 9 при частоте вращения коленчатого вала двигателя на холостом ходу, равной 2200 об/мин. Допускаемое содержание окиси углерода (СО) — не более 2%. Повышенное содержание СО при малой частоте вращения — результат неправильной регулировки системы холостого хода, а при большой частоте вращения — результат неправильной регулировки главной дозирующей системы или неплотности прилегания клапанов экономайзера и насоса-ускорителя Подогреть двигатель до нормальной рабочей температуры и поддерживать ее до конца измерений Закрепить щуп прибора АЗТ-70 к выхлопной трубе так, чтобы сосуд с фильтром находился выше уровня выхлопной трубы (рис. 22). Включить прибор. Нажать клавишу «проба». С помощью потенциометра «проба», установить милливольтметр на деление, обозначенное «проба» Включить клавишу «измерение» и потенциометром «измерение» установить милливольтметр на деление «13» Подсоединить резиновый шланг к входному штуцеру прибора и щупу Запустить двигатель, установить 500 1/мин холостого хода и выдержать эту частоту вращения в течение 1 мин. Прибор должен показывать отношение воздуха к бензину в пределах от 1,5 до 13 Установить 2000 об/мин холостого хода и выдерживать эту частоту вращения в течение 1 мин. Прибор должен показывать отношение воздуха к бензину в пределах от 12,5 до 14,5. Если прибор показывает другие соотношения, необходима регулировка карбюратора Несколько раз резко нажать акселератор и отпустить. Стрелка милливольтметра должна отклоняться в направлении деления 10 (богатая смесь). Ускорительный насос исправен. Если этого не наблюдается или стрелка отклоняется в направлении деления «16», значит ускорительный насос неисправен |
Рис. 21. Индикатор И-СО:
а — общий вид; б — панель индикатора; 1 — заборник; 2 — кнопка «накал»; 3 — переключатель рода работы; 4 — шланг для забора отработавших газов из выхлопной трубы; 5 — ручка реостата «нуль»; 6 — ручка реостата «ток»; 7 — штуцер «вход»

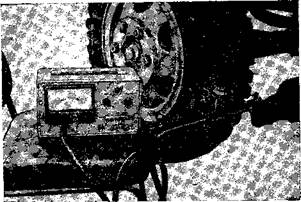

Рис. 22. Подсоединение индикатора АSТ-70 к автомобилю
