Устройство нитяного дальномера

Нитяный дальномер весьма прост по устройству и имеется в зрительных трубах всех геодезических приборов.

В комплект дальномера входит вертикальная шашечная рейка с сантиметровыми делениями.

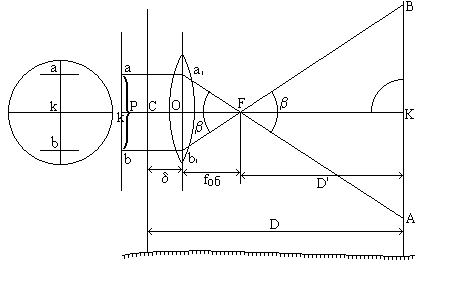

Для измерения линии на одном её конце устанавливают прибор, а на другом рейку. Лучи от дальномерных нитей а и в, пройдя через объектив в передний фокус F, пересекут рейку в точках А и В.

Рис. 2

Из подобия треугольников AFB и а'Fв' имеем

, откуда , где f – фокусное расстояние объектива; р – расстояние между дальномерными нитями.

для данного прибора постоянно и называется коэффициентом дальномера.

Из радиуса видно , где - расстояние от объектива до оси вращения трубы; называется постоянным слагаемым дальномера.

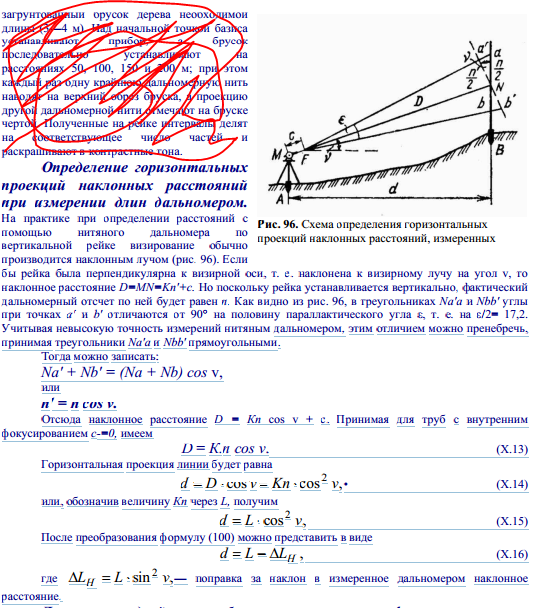

Таким образом, расстояние от рейки до оси вращения теодолита определяется: D = kn + c.

В зрительных трубах современных приборов внутренняя фокусировка делает постоянное слагаемое малым по величине и им чаще пренебрегают.

Тогда формула имеет вид: D = k · n.

Для удобства пользования таким дальномером, постоянную величину К делают, как правило равной 100 (при этом параллактический угол = 34,38'), а рейку делят на деления кратные сантиметрам, и тогда определяемое расстояние получается в метрах.

Рис. 3. Поле зрения зрительной трубы (отсчет по нитяному дальномеру 39,5 м)

Одна дальномерная нить наведена на отсчет b = 1275 мм, а другая на отсчет a = 1670 мм, тогда n = a – b = 1670 – 1275 = 395 мм.

Расстояние D будет равно: D = k · n = 395 · 100 = 39 500 мм или 39,5 м.

Точность нитяного дальномера составляет примерно 1:300
