Производство мензульной крупномасштабной съемки

Мензульная съемка производится на листе ватманской бумаги, наклеенной на планшет. Ватман покрывается «рубашкой»— листом александрийской бумаги, который при­клеивается к торцам и нижней поверхности планшета клеем и временно закрепляется кнопками. На поверхности рубашки при помощи линейки Дробышева разбивают координатную сетку размером 50х50 см со сторонами квадратов 10 см. Пользуясь циркулем-измерителем и поперечным масштабом, по координатам наносят все опорные точки.

Углы рамок планшета, точки внешних сторон координатной сетки и все опорные точки аккуратно перекалывают с рубашки на основной лист, а над ними вырезают в рубашке отверстия диаметром около 10 мм. Кроме того, заготовляют две кальки: кальку высот и кальку контуров. На кальку высот наносят все опорные пункты, пикетные точки и подписывают их номера и отметки, а на кальку контуров - все контуры и отдельные местные предметы. Кальки высот и контуров необходимы для того, чтобы при окончательном вычерчивании планшета иметь возможность восстановить стершиеся пикеты и контуры.

После подготовки планшета в журнале мензульной съемки на специально отведенных страницах чернилами выписывают координаты и высоты всех Опорных пунктов, а также вычисленные координаты ориентировочных точек.

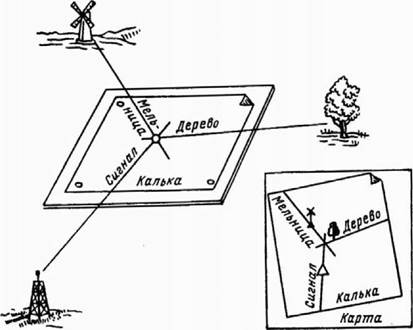

Рис.118. Обратная графическая засечка проф. А.П.Болотова

После центрирования, ориентирования и нивелирования планшета на станции вокруг нее в рубашке лезвием вырезают отверстие. При переходе на следующие станции и во время работы на них, заснятые части планшета закрывают плотной бу­магой, подсунутой под остатки рубашки, для предохранения планшета от загрязнения в процессе съемки и от выгорания под лучами солнца.

Для съемки рельефа пикетные точки берут на вершинах водоразделов, на перегибах скатов, на тальвегах в местах их поворота, у вершин и устьев лощин, в котловинах, у берегов рек и озер, прудов с таким расчетом, чтобы пикетные точки ограничивали ровные скаты, что позволяет легко интерполировать горизонтали.

При съемке рельефа набор пикетных точек следует чередовать с рисовкой рельефа, что позволяет осуществить изображение рельефа по минимальному числу пикетов, так как в процессе рисовки рельефа выявляется необходимое и достаточное число пикетных точек.

Горизонтали и контуры проводят в поле, не сходя с точки стояния и не нарушая ориентировки планшета, корректируя их путем сличения с натурой. Для выявления деталей рельефа допускается проведение полугоризонталей, которые в отличие от горизонталей проводятся пунктиром.

Пикеты при спокойном скате и ясно выраженном рельефе местности выбираются не реже чем через 30 м при съемке в масштабе 1:1000 и через 50 м при съемке в масштабе 1:2000.

В местах с неопределенными скатами и изрезанным рельефом число пикетных точек должно быть увеличено, но при этом необходимо иметь в виду, что излишнее число взятых пикетов затрудняет проведение горизонталей.

Порядок вычерчивания планшета тушью следующий. Сначала делают подписи населенных пунктов, рек, озер, пашен, огородов, отметок опорных точек, урезов воды и др. Затем вычерчивают контуры и условные знаки местных предметов. Так как горизонтали не должны пересекать условные знаки, то они вычерчиваются после ситуации. В последнюю очередь вычерчивается рамка и делается зарамочное оформление.
