Устройство обноски и закрепление осей

Для детальной разбивки зданий и сооружений, закрепления осей и передачи их в котлован и на фундаменты по периметру здания или сооружения устраивают обноску. Она бывает сплошной, скамеечной или створной.

Типы обноски:

а - сплошная; б - скамеечная; в - створная

Сплошная обноска представляет собой ряд вкопанных в землю столбов с шагом 2-3 м с прибитой к ним обрезной доской толщиной 40-50 мм. Скамеечная обноска состоит из двух столбов и доски, расположенных перпендикулярно линии основных осей. Створная (столбчатая) обноска состоит только из отдельных столбов, каждая пара которых закрепляет одну из осей. Обноску строят на расстоянии 3-5 м от котлована. Столбы обноски закапывают на глубину 1 м, а доски прибивают на одном уровне высотой 0,4-1,2 м, чтобы по их верхним граням удобно было откладывать проектные расстояния. Для того, чтобы не допускать ошибок в линейных измерениях и за наклон откладываемых проектных расстояний на обноске она должна быть горизонтальной, а её стороны прямолинейными и параллельными осям здания. Наиболее рациональной и прочной является инвентарная металлическая обноска. Для её устройства вместо деревянных столбов и досок используют металлические стойки и горизонтальные штанги. От всех центров L, М, N, К пересечения основных осей здания, по их направлению откладывают выбранное расстояние до обноски и получают точки А, А', Б, Б', I, I', II, II', фиксирующие установку крайних стоек обноски. Створность проверяется теодолитом, установленным над центром. Углы в пересечении сторон обноски должны быть прямыми. Это условие контролируется путем их измерения теодолитом, устанавливаемым в точках А, А', Б, Б' и т.п. Центры устанавливаемых стоек должны находиться строго по линии створа, чтобы выдержать прямолинейность обноски.

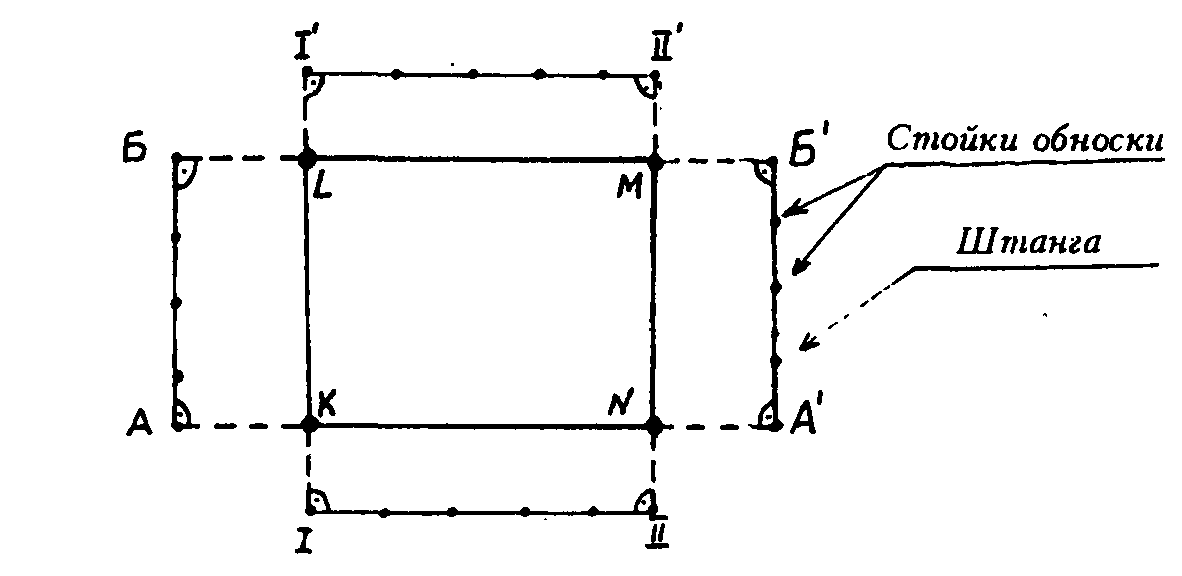

Схема устройства инвентарной металлической обноски и перенесения основных осей здания

Отклонение стоек от вертикали свыше 1 мм не допускается. После установки стоек монтируют штанги, контролируя нивелиром необходимый уровень их высоты (0,4-0,6 м) от земли. На обноску с помощью теодолита переносят основные оси здания. Для перенесения на обноску промежуточных осей от какой-либо основной оси, откладывают по верхнему краю обноски проектные расстояния в прямом и обратном направлениях. При вынесении основных осей на деревянную обноску теодолит устанавливают в точке L, где пересекаются оси I и Б, наводят центр сетки на гвоздь К, обозначающий точку пересечения оси I с А

Схема перенесения осей здания на обноску и створные знаки

После этого алидаду закрепляют, изменяют наклон трубы, чтобы увидеть верхний срез обноски, на которой отмечают гвоздем, зарубкой или карандашной линией точку, совпадающую с изображением центра сетки, и подписывают название оси. Повернув трубу через зенит на противоположный конец оси I-I, отмечают на обноске точку по центру сетки. Причем для устранения влияния коллимационной ошибки трубы проверяют эту точку при другом положении вертикального круга. Если получится расхождение с первой пометкой, то находят среднюю точку между ними, которой и пользуются в дальнейшем. Не снимай теодолита, таким же способом по точке М отмечают на обноске положение оси Б-Б, которая перпендикулярна к уже разбитой. Затем теодолит переносят в "противоположный угол, то есть в точку N, где пересекаются две другие оси, и выносят их на обноску. Контроль положения осей осуществляют промером рас- стояния между ними. Разбивку осей на.обноске проверяют и принимают по акту. Отклонение между ними не должно превышать 5 мм для размеров до 10 м и 20 мм - для размеров до 100 м и более. От реперов на обноску переносят и отмечают краской нулевые точки и нулевые горизонты, от которых откладывают высотные элементы здания: глубину фундамента, уровень полов, потолков, подоконников и т.п. Началом исчисления высот при постройке зданий берут уровень чистого пола первого этажа и называют его нулевым горизонтом. В процессе строительства должен осуществляться периодический контроль состояния обноски и положения закрепленных на ней осей. В целях сохранности на длительный период строительства, а также на случай восстановления утраченных осей на обноске по каким-либо причинам их дополнительно закрепляют створными знаками I-I', 2-2', а-а', б-б' (бетонными, металлическими столбиками с насечкой), размещенными в защищенном от повреждений месте. Они устанавливаются на продолжении главных или основных осей, строго по створу, на расстоянии 20-30 м от строящегося здания.
