Передача осей и высот на дно котлована и на монтажные горизонты

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визирок, контроль за отрывкой котлована, зачистка дна и откосов, передача осей и высот в котлован, исполнительные съемки открытого котлована. До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см). От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента.

От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса. Границу внешнего контура котлована закрепляют на местности кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована. Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента. Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира. Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки. Чтобы определить, выбран ли грунт из котлована до проектной отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектной отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Нр и берут по рейке отсчета. Затем рейку переносят на дно котлована и берут отсчет в. Превышение между репером и точкой дна котлована будет

h = а - в.

Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Нк =Hp±h. (143)

Контролировать достижение проектной отметки дна котлова на Нкпр можно по значению предварительно вычисленного отсчета в на рейке:

в = Нр+а-Нкпр. (144)

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят исполнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов: линейные - 1/1000; угловые - 45" и высотные - 10 мм. Окончание устройства котлована подтверждается исполнительной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

Перенесение осей в котлован выполняют при помощи теодолита со. створных точек (Рисунок 97), закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске (Рисунок 98).

Рисунок 97 Схема перенесения осей фундамента в котлован с помощью теодолита 1 - теодолит; 2 - створный знак; 3 - обноска; 4 - рулетка; 5 - осевая проволока; б - осевая риска; 7 - подвижная марка

Рисунок 98 Схема перенесения разбивочных осей в котлован отвесами: 1 - обноска; 2 - риски осей; 3 - осевая проволока; 4 - маячные блоки; 5 - причалка; 6 – отвес

В котловане оси закрепляют временными знаками на дне или на откосах. Передачу высот в котлован производят нивелиром непосредственно на дно или о откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров (Рисунок 99).

Рисунок 99 Схема перенесения проектной отметки на дно глубокого котлована

Из рисунка 99 видно, что отметка дна котлована

Нк = Нрп + а - L - в, (145)

где Нрп - отметка репера; L — длина ленты между линиями визирования нивелиров:

L =m-n (146)

Определение объема грунта при разработке котлована.

Определение объема грунта при разработке котлована необходимо для оперативного контроля фактически выполненного объема земляных работ. Объём грунта зависит от размеров котлована в плане, его глубины, заложения откосов и конструкции. Для котлованов с различным заложением откосов (крутизной откосов) (Рисунок 100,а) можно пользоваться формулой для подсчета объёма обелиска:

где V - объём котлована; h - глубина котлована; а - длинная сторона котлована внизу; а1 - длинная сторона котлована наверху; b - короткая сторона котлована внизу; b1 - короткая сторона котлована наверху.

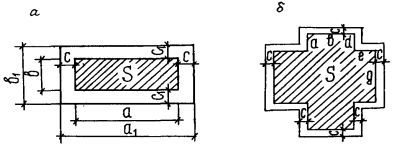

Рисунок 100 Схема котлована: а - с различным заложением откосов; б - сложной конфигурации

Для котлованов с одинаковыми заложениями откосов применяют формулу для определения объемов грунта, при использовании которой нет необходимости измерять верхние размеры котлована в плане:

где hab - объем котлована без учета откосов; h(a+b) - объем котлована над откосами без учета углов; с - горизонтальная проекция откосов; 4h/3*c2- объем котлована над откосами в углах. Для удобства подсчета эту формулу можно привести к следующему виду:

Для котлованов сложной конфигурации (Рисунок 100,6) и с одинаковыми заложениями откосов используют формулу

где S - площадь нижнего основания котлована; Р - периметр нижнего основания котлована:

Р = (а + b + d + е + g+...).

Для небольших котлованов с откосами при площади их внизу до 100 м2 и глубине до 4 м (с целью упрощения подсчета) объем грунта определяется как произведение площади в среднем сечении котлована и его глубины:

V = Scph. (147)

Для котлованов с вертикальными стенками и креплениями объем грунта определяют по формуле

V = Sh. (148)

Оперативный контроль объема земляных работ по данной методике позволяет снизить трудоемкость этого процесса.
