Розрахунок загальних характеристик посадок ГЦЗ

Перш за все визначимо поняття розміру. Розміри бувають: ті, що визначають точність деталі, ті, що визначають точність розташування поверхонь одна відносно іншої; координувальні і складальні розміри; габаритні і монтажні розміри; технологічні розміри.

Кожний з видів розмірів важливий на своєму етапі життєвого циклу виробу від виготовлення (технологічні) до контролю, складання й експлуатації. Крім того розрізняють наступні види розмірів, що визначають точність деталей:

Номінальний розмір (що позначається D - внутрішній діаметральний розмір - отвір, d - зовнішній діаметральний розмір - вал, 1 - розмір лінійний і т.д.) - загальний для деталей з'єднання основний розмір отриманий у результаті розрахунку (на міцність, твердість і т.і.) і округлений відповідно до діючого стандарта (ряди R 40, 20, 10, 5). Номінальний розмір є початком відліку відхилень, щодо його визначають граничні розміри.

Дійсний розмір - це розмір отриманий у результаті обробки й виміряний із допустимою похибкою.

Реальні деталі утворені циліндричними, конічними, плоскими, сферичними та іншими видами поверхонь. При цьому також розрізняють номінальні поверхні (ідеальні) і дійсні поверхні (виготовлені на будь якому устаткуванні). Чим ближче дійсна поверхня до номінальної - тих точніше деталь, тим більшої кількості переходів при обробці вона вимагає, тим вона дорожча.

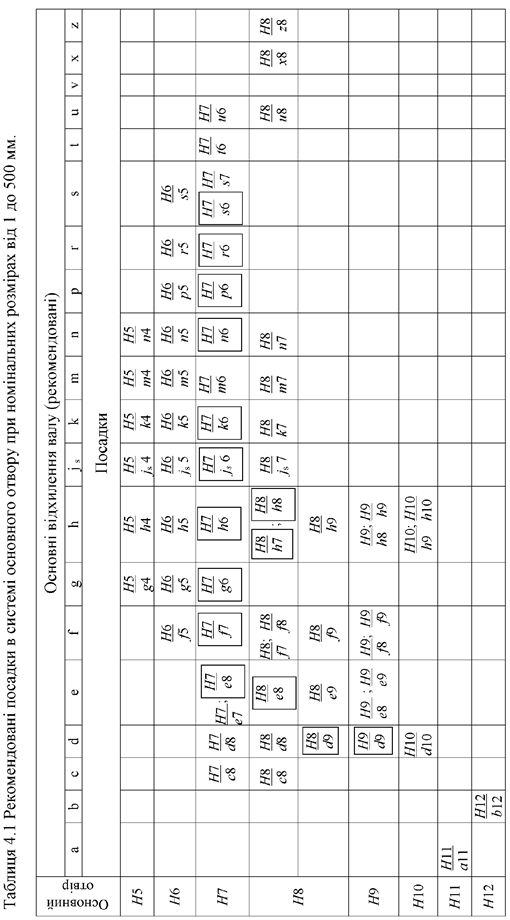

Примітка: □ - переважні посадки.

Примітка: □ - переважні посадки.

Граничні розміри деталі - два допустимі граничні розміри між якими повинний знаходитися або яким може дорівнювати дійсний розмір придатної деталі (D_max і d_max найбільші граничні розміри отвору і вала відповідно; D_min і d _min найменші граничні розміри отвору і вала відповідно). Тобто ці розміри допускаються вимогами креслення. Але на кресленнях незручно показувати відразу три розміри (номінальний, найбільший, найменший), тому для спрощення креслень уведеш поняття: верхнє граничне відхилення ES, es; нижнє граничне відхилення ЕІ, еі (отвір і вал відповідно).

;

.

На кресленнях розміри і їхні відхилення проставляються в міліметрах за наступною схемою: (наприклад, )- Можливе позначення граничних відхилень у виді шифру (наприклад, 50 h 8, 50 H 7 - вал і отвір відповідно), чи одночасно шифру і цифр (наприклад, 50 h 8(_-0,042), 50 Н 7(^+0,030)). Граничні відхилення розмірів і дійсні розміри можна зображувати графічно у виді схеми полів допусків, де нульова лінія - лінія, що відповідає номінальному розміру, позитивні відхилення - нагору, а негативні - униз.

Рисунок 4.1 - Графічне зображення типової схеми полів допусків

Допуск (Т - toleranse, IT - international toleranse) - різниця між найбільшим і найменшим значеннями розмірів, що допускаються, чи між верхнім і нижнім граничними відхиленнями.
