ДС.2 Використання теореми про зміну кінетичного моменту для дослідження руху матеріальної системи
|
|

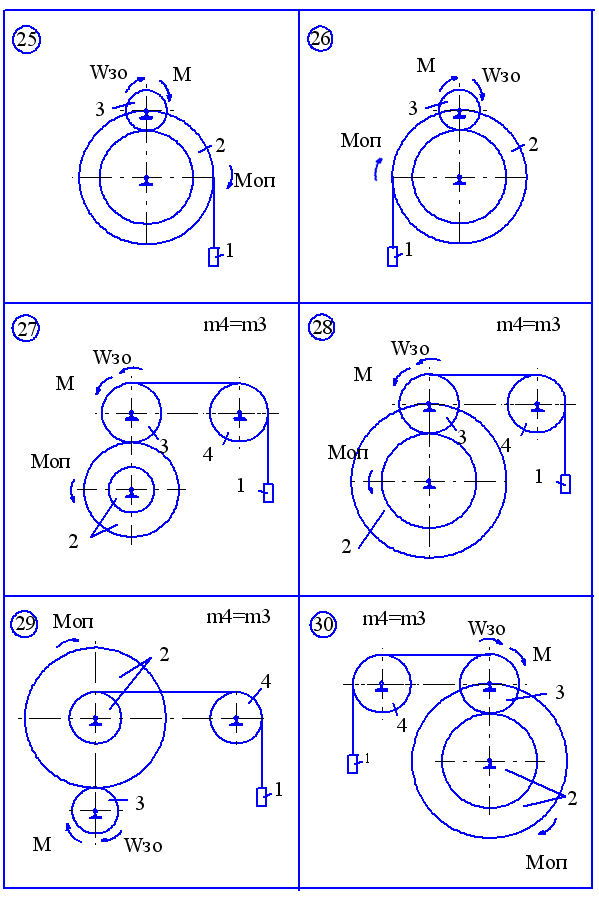

Матеріальна система (рис. 2.1-2.5) приводиться до руху моментом М, що прикладений до однорідного тіла 3. Знайти закон руху тіла 1, якщо на тіло 2 діє постійний момент опору М оп.
В початковий момент часу кутова швидкість тіла 3 - w30. Масами пасів та їх ковзанням по шківах знехтувати. Тіла 2 та 3, обертаються навколо горизонтальних осей.
Дані для розрахунку приведені в таблиці 2.1. Де R2, r2, R3 – розміри тіла 2 та 3, і2 – момент інерції тіла 2 відносно осі обертання, m1, m2, m3 – маси тіл 1, 2 та 3.
Таблиця 2.1
| Варіант | R2, м | R3, м | r2, м | і2, м | m1, кг | m2, кг | m3, кг |
| М, Н×м | МОП, Н×м |
| 0,4 0,3 0,5 0,6 0,55 0,3 0,35 0,25 0,15 0,55 | 0,25 0,2 0,3 0,5 0,3 0,15 0,25 0,1 0,05 0,4 | 0,2 0,1 0,2 0,4 0,25 0,2 0,2 0,2 0,2 0,35 | 0,3 0,2 0,4 0,5 0,35 0,3 0,25 0,2 0,1 0,4 | 7,5 | 0,5 1,5 2,5 3,5 4,5 | 1,0 2,0 3,0 1,5 2,5 3,5 4,5 5,5 | 65+t 50+t2 25+4t2 75+2t2 65+t 85+6t2 15+3t 20+7t2 95+7t 13+9t |
Рисунок 2.1
Рисунок 2.2
Рисунок 2.3
Рисунок 2.4
Рисунок 2.5
