Резцы общего назначения

Вопросы:

- классификация резцов. Резцы токарные, строгальные, долбежные и др;

- назначение геометрических параметров токарных резцов;

- современные конструкции токарных резцов: с механическим закреплением пластин твердого сплава, с СМП, с поликристаллами СТМ;

- современная методика выбора режущих инструментов для оснащения технологического процесса токарной обработки.

Конструктивные, режущие элементы и геометрические параметры резца приведены в ГОСТ 25762-83 и ГОСТ 25751-83.

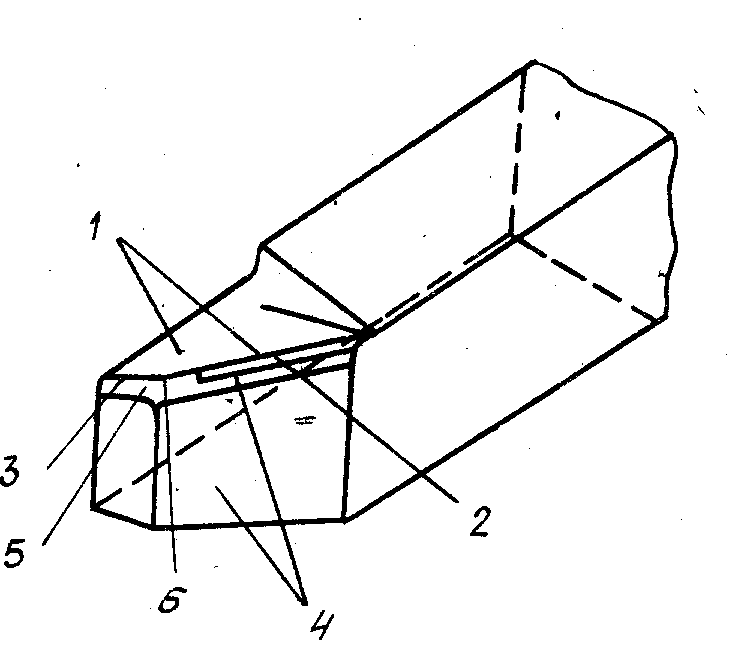

Элементы лезвия резца (рис.1):

Передняя по­верхность лезвия (1). Поверхность лезвия инструмента, контактирующая в процессе резания со срезаемым слоем и стружкой.

Задняя поверхность лезвия (4 и 5). Поверхность лезвия инструмента, контактирующая в процессе резания с поверхностями заготовки.

Режущая кромка К (2 и 3). Кромка лезвия инструмента, обра­зуемая пересечением передней и задней поверхностей;

Главная режущая кромка К (2). Часть режущей кромки, формирующая большую сторону сечения срезаемого слоя;

Вспомогательная режущая кромка К (3). Часть режу­щей кромки, формирующая меньшую сторону сечения срезаемого слоя;

Главная задняя поверхность (4). Задняя поверх­ность инструмента, примыкающая к главной режущей кромке;

Вспомогательная задняя поверхность (5). Задняя поверхность инструмента, примыкающая к вспомогательной режущей кромке;

Вершина (6), участок режущей кромки в месте пересе­чения двух задних поверхностей;

Рис.1. Элементы лезвия резца

Координатные плоскости и углы токарного резца в статической системе координат приведены на рис.2.

Из геометрических параметров токарного резца следует обратить особое внимание на следующие углы: главный задний a, передний g, углы в плане j и j ₁, угол наклона главной режущей кромки l.

Рассмотреть современные наиболее эффективные конструкции резцов и в первую очередь резцы со сменными многогранными пластинами (СМП).

Литература: [1, с. 35 − 60].

Рис.2. Координатные плоскости и углы токарного резца
