II. СОЦИАЛЬНО-ЭКОНОМИЧЕСКИЕ КАРТЫ

Политические карты мира, материков, СССР. (Политическая карта мира, Европа. Политическая карта,Азия. Политическая карта, Африка. Политическая карта, Северная Америка. Политическая карта, ЮжнаяАмерика. Политическая карта, Политико-административная карта СССР) Основное содержание карт - поли­тическое деление мира, материков и политико-административное - СССР. Политическое деление показанофоновой раскраской, штриховым знаком границ.

Численность населения в населенных пунктах изображена размером и рисунком пунсона, величиной ирисунком шрифта надписи его названия; политическое и политико-административное значение - подчеркомназвания. На всех картах показаны желез­ные и безрельсовые дороги, морские пути с указанием расстоя­нияв километрах. Надписи названий государств даны красным цветом. Надписи государств, которые неразмещаются на карте, оцифровываются и выносятся в легенду.

Карта „Человеческие расы мира". (Человеческие расы мира) Согласно совре­менному представлениючеловечество, исходя из многочисленных признаков, делится на четыре большие расы: негроидную, евро­пеоидную, монголоидную, австралоидную. На карте эти расы по­казаны с подразделением на отдельныеветви самостоятельными цветами. Особыми цветами обозначены переходные и промежуточ­ные типы междубольшими расами.

Карты народов мира, СССР. (Народы мира, Народы СССР) На картах показаны этнические общности -нации, народности и племена. Народы даны в единой классификации, построенной по языковым семьям игруппам. Народы выделены на картах способом качественного фона; районы со смешанным населениемизображены че­редованием цветных полос. Редконаселенные этнические террито­рии СССР показаныцветными знаками разного рисунка по ней­тральному фону. Незаселенные территории на карте мира остав­лены белыми. Легенды построены по языковому принципу. Карта народов СССР дана более подробно.

Карты плотности населения мира, СССР. (Плотность населения, Плотность населения СССР) На картахпоказано географическое размещение сельското и го­родского населения. Плотность сельского населениядана цветным фоном по определенной для карт шкале, а количество жителей в городах - соответствующейвеличиной пунсонов.

Карты ресурсов мира, СССР. (Агроклиматическая карта мира, Использование земель, Трудовые ресурсыСССР, Водные ресурсы СССР, Гидроэнергетические ресурсы СССР, Агроклиматические ресурсы СССР,Земельные ресурсы СССР, Лесные ресурсы СССР, Пушные и рыбные ресурсы) Эта группа карт посвященакачественной или количественной оценке картографируемых ресурсов, имеющих большое народнохозяйст­венное значение,

Агроклиматическая карта. Дает представ­ление об агроклиматических поясах мира, с краткой в легендехарактеристикой по поясам, о возможности ведения земледелия с учетом получаемого тепла, влаги и другихприродно-климати­ческих условий, способствующих произрастанию сельскохозяйст­венных культур.

Карта использования земель показывает географическое размещение сельскохозяйственных земель (обра­батываемые земли, луга, пастбища), лесов с очагами обрабатыва­емых земель. Отдельно выделенынеиспользуемые и малоисполь­зуемые земли.

Карта „Орошение". Дает представление о фактиче­ском состоянии орошения земель в странах мира.Картограммой показаны орошаемые земли в процентах к общей обрабатываемой в стране площади земель.Картодиаграммой и значками обозна­чены площади орошаемых земель по странам. Страны, в которыхорошение отсутствует или развито незначительно выделены осо­бым цветом.

На карте трудовых ресурсов способом картограммы по республикам, краям, областям, АССР и автоном­ным округам показана доля трудоспособного населения в общей численности населения; способомкартодиаграммы - численность трудоспособного городского и сельского населения по тем жеадминистративным единицам по данным переписи населения СССР 1970 г.

Карта водных ресурсов показывает распре­деление водных ресурсов и водообеспеченности по союзным ре­спубликам и экономическим районам СССР. Фоном и знаками выделен многолетний годовой сток натерритории СССР и по бассейнам крупных рек. Интересные сведения содержит карта„Гидроэнергетические ресурсы", на которой показано способом картограммы распределениенасыщенности территорий потенциальными гидроэнергоресурсами, а способом картодиаграммы -потенциальные, экономические и используемые гидроэнергоресурсы по союзным республикам иэкономическим районам РСФСР. Агроклиматические ресурсы СССР, показаны на карте того же названия.Карта отражает данные об обеспеченности агроклиматических поясов теплом, зо­нах увлажнения,соотношении осадков теплого и холодного периодов, с краткой характеристикой типов зимы. Карта полезнапри изучении темы «Сельское хозяйство СССР".

Немаловажное значение в изучении земельных и лесных ре­сурсов имеют карты этих ресурсов. На карте„Земельные ресурсы" способом картограммы, выделены сельско­хозяйственные угодья в процентах ко всейплощади, способом картодиаграммы отображены размеры и структура земельных уго­дий по республикам иэкономическим районам РСФСР.

На карте „Лесные ресурсы" показаны: лесис­тость отдельных районов страны, запасы и вывоз древесины, атакже районы интенсивных и перспективных лесозаготовок. Особо обозначены границы резервных лесов.

Карта „Пушные и рыбные ресурсы" по­священа показу ареалов наиболее распространенных видов про­мысловых зверей, рыб, морских животных. Отдельными знаками на карте нанесены предприятия рыбнойпромышленности с под­разделением их по важности производства.

Карты отраслей промышленности, сельского хозяйства, транспорта мира, СССР. (Энергетика, Чернаяметаллургия, Цветная металлургия, Машиностроение и металлообработка, Химическая промышленность,Текстильная промышленность, Сельское хозяйство, Транспорт морской и железнодорожный, Транспортавтомобильный, Транспорт трубопроводный, Транспорт авиационный, Электроэнергетика СССР, Чернаяметаллургия СССР, Цветная металлургия СССР, Машиностроение и металлообработка СССР, Леснаяпромышленность СССР, Промышленность строительных материалов. Стекольная и фарфорофаянсоваяпромышленность СССР, Легкая промышленность СССР, Пищевая промышленность СССР, Картамелиорации СССР, Зерновые культуры СССР, Технческие культуры, чай, цитрусовые СССР, ЖивотноводствоСССР, Железнодорожный и авиационный транспорт СССР, Автомобильный, морской, речной итрубопроводный транспорт СССР)

Этой группе карт в атласе уделено большое внимание. На отраслевых картах отображены важнейшиеотрасли промыш­ленности: энергетика, черная и цветная металлургия, машино­строение, химическая,текстильная, легкая, пищевая, строительных материалов, лесная и др.

На картах СССР отображены отрасли промышленности, име­ющие большое экономическое значение дляСССР. Размещение отраслей промышленности СССР дано по промышленным центрам за исключением карттопливной промышленности и электроэнергетики СССР. Все центры промышленности, независимо от ихвеличины и значения, изображены знаками одного размера. Харак­теристика промцентров дана попреобладающим в них отраслям промышленности. Центры разделены на равные секторы, так какколичественная характеристика не дается. На картах дополнитель­но показаны магистральные железныедороги (кроме карты электроэнергетики), границы союзных республик, экономических районов СССР,основные направления грузопотоков (карты черной металлургии, топливной, лесной промышленности);добыча полез­ных ископаемых, являющихся исходным сырьем для производства отдельных видов продукцииили топливом (карты черной и цвет­ной металлургии, химической промышленности). Использованкачественный фон для показа на картах: топливной промышлен­ности - бассейнов залегания каменного,бурого угля, горючих сланцев, нефти, горючих газов; электроэнергетики - единой энергетической системыСССР и объединенных по отдельным районам; лесной промышленности-лесодефицитных,лесообеспеченных и лесоизбыточных районов.

Карты отраслей промышленности мира даны в единой компо­новке и масштабе; составлены по одномупринципу, в общих условных знаках. Знаки, отображающие районы и центры отрас­лей промышленности,размещены по основным промышленным пунктам. В зависимости от величины производства на картах вы­делены центры знаками трех размеров с подразделением их на крупнейшие, крупные и прочие важные. Приналичии материалов размеры секторов даны пропорционально значению данной от­расли в промышленномцентре.

Способом картограммы на картах отображено производство электроэнергии (карта энергетики), тканей(карта текстильной промышленности), выплавка стали (карта черной металлургии) на душу населения постранам.

Разными знаками на картах: энергетики, химической, текстиль­ной промышленности и черной металлургиипоказано производ­ство электроэнергии, синтетических смол и пластмасс, удобрений, тканей и выплавкастали и чугуна в целом по странам. Даны основные направления перевозок сырья, готовых изделий линиямидвижения разной толщины в зависимости от объема перевозимых грузов.

Добыча полезных ископаемых выделена знаками двух раз­меров. Государства, на территории которыхпоказаны объекты специального содержания, на картах надписаны или оцифрованы, а надписи их названийвынесены в легенду.

Для лучшей читаемости и размещения специального содержа­ния на территориях Зарубежной Европы,Японии (кроме карты энергетики) и Северо-востока США (кроме карт цветной метал­лургии, энергетики,текстильной промышленности) составлены врезные карты в едином масштабе 1:40000000.

Карта мелиорации СССР отражает совре­менное состояние орошения и осушения земель, выполненных набольших площадях страны. На карте разным красочным фоном выделены:

а) массивы сплошного орошения крупных ирригационных си­стем и отдельные участки;

б) крупные массивы и отдельные участки осушения;

в) мелиоративные земли в процентах к общей площади сель­скохозяйственных угодий.

Показаны крупные ирригационные каналы.

Сельское хозяйство СССР в атласе представлено картами зер­новых и технических культур, на кото­рыхспособом качественного фона, ареалами, знаками показаны ведущие отрасли растениеводства, и картойживотноводства, где качественным фоном отображены районы молочного, молочно-мясного и мясо-молочного скотоводства и других отраслей животноводства: овцеводства, коневодства, свиноводства,оленеводства и шелководства. Точечным способом пока­заны районы размещения крупного рогатого скота,овец и свиней.

Карта сельского хозяйства мира впер­вые разработана в новом плане. Сельское хозяйство охарактери­зовано с нескольких сторон: социально-экономической, отрасле­вой и способа ведения хозяйства. Этопозволяет отразить многообразие отраслей сельского хозяйства, их сочетания, интенсив­ность в разныхстранах мира.

Показаны два типа ведения хозяйства: социалистический тип и тип капиталистических и развивающихсястран. Качественный фон использован для показа типов хозяйств, плотность фона пояс­няет интенсивностьхозяйства, а штриховыми знаками разного рисунка - главные отрасли сельского хозяйства.

Карты транспорта мира (Транспорт морской и железнодорожный, Транспорт автомобильный, Транспорттрубопроводный, Транспорт авиационный) и СССР (Железнодорожный и авиационный транспорт СССР,Автомобильный, морской, речной и трубопроводный транспорт СССР) составлены по одному принципу иобщим условным знакам. Линиями движения показано основное содержание карт - разме­щение главныхвидов транспорта: железнодорожного, автомобиль­ного, авиационного, трубопроводного, морского.

Карты транспорта СССР дополнены судоходством по рекам, судоходными каналами, аэропортами иморскими портами.

Общеэкономические карты союзных республик и эконо­мических районов СССР. (Северо-западныйрайон СССР. Экономическая карта, Центральные районы СССР (центральный, центрально черноземный,Волго-Вятский). Экономическая карта/a>, Поволжский район СССР. Башкирская АССР. Физическая карта,Северо-Кавказский район СССР. Экономическая карта, Уральский район СССР. Экономическая карта,Западно-Сибирский район СССР. Экономическая карта, Восточно-Сибирский район СССР. Экономическаякарта, Дальневосточный район СССР. Экономическая карта, Украинская ССР, Молдавская ССР.Экономическая карта, Белорусская ССР, Литовская ССР, Латвийская ССР, Эстонская ССР и Калининградскаяобласть РСФСР. Экономическая карта., Грузинская ССР, Азербайджанская ССР, Армянская ССР.Экономическая карта, Туркменская ССР. Экономическая карта, Казахская ССР. Экономическая карта,Узбекская ССР. Экономическая карта, Ферганская долина. Экономическая карта, Киргизская ССР,Таджикская ССР. Экономическая карта СССР)

Предшествующее изучение ресурсных и отраслевых карт СССР способствует лучшему пониманиюзакономерности размеще­ния промышленности, сельского хозяйства на территории СССР и его отдельныхрайонов. Картам отдельных районов предшествует общеэкономическая карта СССР, кото­рая дает общеепредставление о географическом размещении экономики в стране.

Общеэкономические карты союзных республик и экономиче­ских районов составлены по единой программе иусловным зна­кам. В настоящем издании общегеографические и общеэкономи­ческие карты на однутерриторию размещены, по возможности, на развороте и составлены в одних масштабах. Такое решениеспособствует более обстоятельному изучению в комплексе физико-географической и экономическойхарактеристик республик или экономических районов страны. На картах показаны центры добывающей иобрабатывающей промышленности и районы специ­ализации сельского хозяйства в границах основнойкартографи­руемой территории. На этих картах отображены основные отрасли добывающейпромышленности. Сравнительно подробно на картах показаны центры обрабатывающей промышленности.Центры промышленности, в зависимости от числа жителей в них, даны кругами шести размеров. При показев одном центре нескольких отраслей промышленности круги разделены на секторы одинако­вого размера,указывающие на наличие ведущих отраслей. Круги или секторы закрашены в цвета, обозначающиеопределенные группы отраслей промышленности; для некоторых отраслей по фону даны штриховые знаки,принятые для их обозначения.

На карты нанесены электростанции: тепловые, гидроэлектро­станции, атомные знаками трех размеров, взависимости от их мощности. Показаны основные направления нефтепроводов и га­зопроводов, центрынародных художественных промыслов, отдель­ные предприятия (например, по переработкесельскохозяйственного сырья), судоходство на реках, морские порты.

Специализация сельского хозяйства на картах дана качествен­ным фоном. Отдельные культуры, имеющиеважное значение в экономике картографируемых районов, но не указанные при характеристикеспециализации сельского хозяйства, обозначены штриховыми знаками разного рисунка. Выделяемыеотрасли и культуры сельского хозяйства перечислены в легенде. Леса пока­заны штриховым знаком посельскохозяйственному фону.

Районы распространения промыслов пушного зверя, рыб, мор­ского зверя обозначены буквами разногоцвета.

Общеэкономические карты зарубежных государств. (ГДР, Польша, Чехословакия, Венгрия.Экономическая карта, Румыния, Болгария, Югославия, Албания. Экономическая карта, Великобритания,Ирландия. Экономическая карта, Франция. Экономическая карта, ФРГ, Нидерланды, Бельгия, Люксембург.Экономическая карта, Греция. Экономическая карта, Италия, Швейцария, Австрия. Экономическая карта,Испания, Португалия. Экономическая карта, Финляндия, Швеция, Норвегия, Дания, Исландия.Экономическая карта, Китай, Монгольская Народная Республика. Экономическая карта, Корея.Экономическая карта, Вьетнам. Экономическая карта, Индия, Бангладеш, Непал, Бутан, Шри-Ланка.Экономическая карта, Пакистан. Экономическая карта, Бирма, Тайланд, Лаос, Кампучия. Экономическаякарта, Япония. Экономическая карта, Индонезия, Филиппины, Малайзия, Сингапур. Экономическая карта,Северная и Западная Африка. Экономическая карта, Южная, Экваториальная и Восточная Африка.Экономическая карта, Куба. Экономическая карта, Центральная Америка и Вест-Индия. Экономическаякарта, Канада. Экономическая карта, Соединенные Штаты Америки. Экономическая карта, Мексика.Экономическая карта, Южная Америка. Экономическая карта, Австралия, Новая Зеландия. Экономическаякарта) Карты составлены по единой программе и единым условным знакам. Экономическим картамгосударств или группам государств предшествуют общегеографи­ческие карты.

На картах показаны центры добывающей и обрабатывающей промышленности и районы специализациисельского хозяйства. Центры добычи полезных ископаемых, в зависимости от их важ­ности, выделенызнаками двух размеров, центры обрабатывающей промышленности, в зависимости от величиныпроизводства-кру­гами семи размеров, в единой шкале для всех государств, неза­висимо от масштаба карт.Для характеристики структуры промы­шленных центров секторами выделены ведущие для каждого центраотрасли промышленности. При наличии материала размеры секторов даны пропорционально значениюданной отрасли в про­мышленном центре. Круги или секторы закрашены в общепринятые для экономическихкарт цвета, обозначающие определенные груп­пы отраслей промышленности; для отдельных отраслейпромышлен­ности по фону даны штриховые знаки. Промышленные центры надписаны различнымишрифтами в соответствии с количеством проживающих в них жителей.

На картах нанесены электростанции: тепловые, гидроэлектро­станции и атомные тремя размерами с учетомих мощности. Также показаны нефтепроводы, газопроводы, рыболовные порты; морские порты данычетырех категорий по величине годового грузооборота и обозначены подчерками.

Леса на картах показаны штриховым знаком на нейтральном фоне.

Сельскохозяйственная специализация показана по районам способом качественного фона с объяснением влегенде. Каждому основному району присвоен отдельный, хорошо различающийся фон, которыйраспространен на все карты атласа. При детальном показе сельскохозяйственных районов использованыразличные оттенки основного фона. По сельскохозяйственному фону знаками или ареалами выделенырайоны распространения важнейших куль­тур полеводства, видов животноводства, не нашедшие отражения восновной характеристике района. В легендах они расположены по алфавиту.

Картографическая часть атласа завершается картами, посвя­щенными развитию экономическогосотрудничества стран-членов СЭВ и внешнеэкономическим связям СССР.

На карте „Сотрудничество стран-членов СЭВ (Совета экономической взаимопомощи)" фоновой окраскойи надписями названий государств обозначены страны, входящие в СЭВ, которые в своей работеруководствуются комплексной программой социалистической экономической интеграции и согласованнымипланами многосто­ронних интеграционных мероприятий стран-членов СЭВ на ближай­шие годы. Выделеныстраны, принимающие участие в работе орга­нов СЭВ в качестве наблюдателей. Разными знаками и цветомобозначены объекты обрабатывающей и добывающей промышлен­ности, построенные или строящиеся притехническом содействии СССР или совместными усилиями стран-членов СЭВ.

На второй карте „Внешние экономические связи СССР" способом картодиаграммы показан объем внешнейторговли СССР с зарубежными странами, с обозначением основных товаров экспорта и импорта.Отдельными знаками дано число предприятий и других сооружений, построенных или строящихся спомощью СССР за рубежом по международным соглашениям.

Для показа на картах разных сторон географической действительности применяются различные картографические способы изображения. Ими передают явления и объекты, локализованные по пунктам, линиям и площадям, явления сплошного и рассеянного распространения. При этом они могут отображать качественные и количественные характеристики объектов и явлений, их перемещение в пространстве и изменение во времени. Эти характеристики могут изменяться мало, постепенно или резко, скачкообразно.

Географ должен хорошо представлять возможности и пределы использования каждого способа, иметь навыки чтения карт, уметь обрабатывать исходный материал при составлении карт и правильно выбирать способы картографического изображения.

В настоящее время для передачи содержания на географических картах применяются следующие способы картографического изображения: значковый, линейные знаки, знаки движения, качественный и количественный фон, локализованные диаграммы, точечный способ, ареалы, изолинии (изолинии с послойной окраской), картодиаграммы и картограммы.

Значковый способ. Применяется для показа объектов, локализованных на местности, но не выражающихся в масштабе карты. Значки используются для изображения населенных пунктов, промышленных и сельскохозяйственных предприятий, культурно-бытовых учрежде­ний, месторождений полезных ископаемых и т. д. Значковый способ наиболее применим на социально-экономических картах (рис. 14).

Используются три вида значков: геометрические, буквенные и наглядные. Геометрические значки имеют форму простейших геометрических фигур (кружок, квадрат, прямоугольник и т. д.). Они могут быть простыми и структурными. Так, предприятия разных отраслей промышленности, расположенные в одном населенном пункте, передаются общим кружком промышленного пункта, разделенным на сектора соответствующих числу отраслей (рис. 14).

Буквенные значки представляют собой одну или две буквы, поясняющие изображаемый объект или явление. Применяют традиционно для показа месторождений полезных ископаемых. Для улучшения читаемости их часто вписывают в простую геометрическую фигуру - кружок или квадрат (рис. 14).

Наглядные значки по своему рисунку напоминают изображаемый объект (например, знак автомобиля - автомобильный завод) или символизируют его (например, знак якоря - морской порт).

Рис. 14. Способы значков, линейных знаков, качественного фона и ареалов

Передача количественных характеристик производится величиной значков (линейными, площадными или объемными размерами), для чего разрабатывают шкалы абсолютные или условные, которые, в свою очередь, могут быть непрерывными или ступенчатыми. На изданных атласах и картах СССР (СНГ) чаще всего применяются условные ступенчатые шкалы (рис.14).

Качественная характеристика объектов передается цветом и формой значков.

Динамика объектов и явлений может быть показана путем наложения друг на друга значков («нарастающие» значки), характеризую щих величину объектов на определенный период, или окраской знач­ков, отображающей темпы роста.

Линейные знаки применяются для отображения объектов и явлений, локализованных по линиям, передавая при этом их местоположение и особенности (дорожную сеть, гидрографию, тектонические разломы, нефтепроводы и т. д.) (рис. 14).

Рисунком и цветом обычно передаются качественные характеристики (типы берегов, виды дорожной сети, линии теплого и холодного фронтов и т. д.), а шириной линейных знаков - количественные (величина приливов, полоса затопления при половодьях и т. д.).

Изменение положения объектов и явлений во времени передается сочетанием линейных знаков разного рисунка, отнесенных к определенному времени.

Способ знаков движения используется для показа передвижения в пространстве природных и социально-экономических объектов и явлений точечного (передвижение корабля), линейного (перемещение военных фронтов), площадного (экономические связи страны), сплошного (воздушные массы) и рассеянного (перемещение птиц и животных) распространения. С помощью знаков движения можно отображать скорость, направление, количество, мощность и структуру перемещаемых объектов и явлений (рис. 15 а).

а б

Рис. 15. Способы: а) знаков движения и изолиний;

б) способ количественного фона

Основной графический способ показа перемещения - векторы (стрелки), которые могут различаться по ориентировке, форме, величине, светлоте, цвету, внутренней структуре. Другой способ - применение лент-полос, ширина которых характеризует количественные показатели. Качественные различия показывают цветом или штриховкой.

Знаки движения могут передавать перемещение точно по пути, например по железной дороге, или схематично, указывая начало и конец движения (экономические связи).

Этот способ часто применяется на картах транспорта, экономических связей, климатических, океанографических и других.

Способ качественного фона используется для передачи явлений, имеющих сплошное или массовое распространение, и показывает качественное подразделение территории (районирование) на однородные участки по тем или иным природным или социально-экономическим признакам (рис. 14).

Для изображаемого на карте явления по какому-либо признаку вначале разрабатывается классификация, согласно которой картографируемая территория делится на однородные участки. Они затем закрашиваются определенными цветами или заполняются штриховками. Для улучшения читаемости карт могут применяться индексы (буквы) или цифры. Для некоторых карт, например геологических, почвенных, разработаны типовые классификации, шкалы для раскраски и индексы.

Способом качественного фона можно показать районирование по одному признаку (характеристика населения по национальному составу), по сочетанию признаков (типы климатов, общие геологические и почвенные карты, зоны специализации сельского хозяйства и т. п.) или путем подразделения территории на неповторяющиеся районы (физико-географическое районирование).

Способ качественного фона широко применяется на картах природы и некоторых социально-экономических картах (сельскохозяйственное и другое районирование).

На картах можно показать два и больше явлений качественным фоном, используя для этого цвет, штриховки, индексы или оцифровку.

Способ количественного фона. Этот способ, как и способ качественного фона, отображает подразделение территории на однородные районы, но по количественному признаку. Для этого по имеющимся источникам выделяют согласно разработанной ступенчатой шкале однородные районы, которые затем закрашивают цветом разной насыщенности или заполняют соответствующими штриховками (рис. 15 б).

Для использования этого способа требуется хорошая изученность территории по определенным показателям в количественном отношении. Очень часто для построения карт необходимо выполнение картометрических работ» например составления морфологических карт по топокартам.

Способ количественного фона используется главным образом для составления карт природы (геоморфологических, гидрологических, гидрогеологических и др.), хотя его можно встретить и на социально-экономических картах, например на картах плотности населения.

Способ локализованных диаграмм применяется для явлений сплошного или линейного распространения в виде диаграмм, относящихся к отдельным пунктам. Хотя пункты с диаграммами даются выборочно, но в совокупности позволяют получить представление о явлении, охватывающем определенную территорию (рис, 16).

Рис. 16 Способы локализованных диаграмм

и изолиний с послойной окраской

Диаграммы строят в прямоугольной или полярной («розы») системе координат (рис. 16). На них можно совмещать качественно разные явления (осадки, температуру, давление и т. п.). Количественные характеристики передаются в абсолютных или относительных показателях. Локализованные диаграммы могут передавать осредненную характеристику, например, для градусных трапеций.

Этот способ используется главным образом для показа сезонных и периодических явлений на климатических, гидрологических и реже других картах.

Точечный способ применяется для показа массовых рассредоточенных явлений, таких как размещение сельского населения, посевных культур, поголовья сельскохозяйственных животных и т. д.

Для графической передачи используются точки (кружки диаметром 0,2-0,6 мм), которые наносятся в местах данного явления, а в легенде обязательно указывается «вес» точки, т. е. количество единиц, которое приходится на одну точку (рис. 17). При большой контрастности явления на территории могут использоваться два «веса» точек с различной их графической величиной или формой.

Рис. 17. Точечный способ, картограмма и картодиаграмма

Способ хорошо передает количественные характеристики явлений, качественные - передаются цветом. Цветом точек можно передать и изменение явления во времени.

Точечный способ часто применяется на картах сельского хозяйства и населения.

Способ ареалов (от латинского слова area - площадь) применяется для показа районов сплошного или рассеянного размещения, растений, животных, пахотных земель, полезных ископаемых и т. п. В легенде условный знак ареала обычно поясняется словами «район (область) распространения» (рис. 14).

Ареалы бывают абсолютными, вне которых данное явление не встречается, и относительными, внутри которых явление обладает определенными свойствами, например ареал промышленной разработки каменного угля в пределах области его залегания. Ареалы иногда могут сопровождаться количественными показателями, например относительная плотность ареала животных или птиц.

Графически возможности изображения ареалов разнообразны: это сплошная или пунктирная линия различного рисунка и цвета, цветные штриховки или окраска, геометрические или наглядные значки или даже надпись (рис. 14). На одной карте можно совместить несколько ареалов.

Способ ареалов широко используется на зоогеографических, геоботанических (ареалы растений и животных) и других картах природы, а также на социально-экономических картах, отображающих районы выращивания каких-либо сельскохозяйственных культур.

Способ изолиний (изолиний с послойной окраской). Изолинии - это кривые линии, соединяющие точки с одинаковой заданной величиной какого-либо показателя. Способ изолиний применяется для изображения количественных характеристик явлений, имеющих непрерывное распространение и постепенно изменяющихся в пространстве.

Характеристика явлений при этом способе передается совокупностью изолиний, что определяет важность правильного выбора интервала между изолиниями. Для большей наглядности промежутки между изолиниями закрашивают цветом, насыщенность которого увеличивается по мере увеличения количественного показателя. На одной карте можно совместить несколько систем изолиний, но только для одной можно применить послойную окраску (рис. 16).

Изолинии на карте в зависимости от отображаемого явления часто носят свое название: изобары, изогипсы, изотермы, изогиеты, изо-хроны и т, д.

С помощью изолиний можно передавать изменение величины явления во времени, перемещение явления, время его наступления и повторяемость. Качественные различия между явлениями передаются цветом изолиний.

Способ изолиний широко применяется на климатических, гидрологических, тектонических, гидрогеологических и других картах (рис. 15 а).

Изолинии иногда используют для показа явлений, лишенных непрерывности, например плотности населения, лесистости и т. п. Такие изолинии называют псевдоизолиниями.

Картодиаграмма выражает суммарную величину явления в пределах территориальных единиц посредством диаграмм, расположенных внутри ячеек территориального деления одного ранга. Чаще всего используются административные единицы (рис. 17) Природными территориальными единицами могут быть бассейны рек, озер, лесные хозяйства, физико-географические и другие районы.

Картодиаграммы строят на основании абсолютных показателей отображаемых явлений посредством линейных, площадных и объемных диаграмм (рис. 17). Реже применяют относительные показатели в процентах.

Диаграммные фигуры могут быть структурными, отображая, например, структуру сельскохозяйственных угодий, посевных площадей и т. д.

Картодиаграмма может показывать динамику явления путем совмещения нескольких диаграмм, характеризующих явление на определенный период времени.

Недостатком картодиаграммы является то, что она сильно затушевывает географический характер размещения явления.

Картодиаграмма по внешнему виду напоминает способ значков, хотя их сущность очень различна. Значки показывают локализованные объекты и не связаны с территориальным делением, в то время как картодиаграмма без территориальных границ немыслима и имеет собирательный характер.

Картограмма отображает среднюю интенсивность явления в пределах территориальных единиц одного ранга, чаще всего административных. В картограмме используют относительные показатели, получаемые путем деления абсолютных величин явления на площадь территориальных единиц. Выделенные территориальные единицы согласно разработанным ступенчатым шкалам раскрашивают или штрихуют, передавая насыщенностью интенсивность явления (рис. 17).

Картограмма чаще всего отображает такие социально-экономические явления, как плотность населения, процент пахотных земель ко всей площади, процент какой-либо сельскохозяйственной культуры ко всей посевной площади, количество школ, библиотек, больничных коек и т. п. на определенное количество жителей и т. д. Способ применяется и для показа природных явлений (лесистость, заболоченность и т. д.).

Картограмма может также передавать изменения средней величины явления за промежуток времени.

Картограмма, как и картодиаграмма, сильно затушевывает географические особенности явления на территории. На картах способы картограммы и картодиаграммы часто совмещают, а для их составления используются статистические данные.

Для передачи разносторонней характеристики явления на карте одновременно могут использоваться несколько способов картографического изображения и в то же время для нескольких разных явлений может применяться один способ. Например, на экономической карте способом значков могут быть показаны центры промышленности, энергетики, месторождения полезных ископаемых, речные порты и т. п.

Способы картографического изображения по своему внешнему графическому оформлению и своей сущности часто очень схожи. Некоторые способы довольно близки по существу и особенностям изображаемых явлений, другие же только внешне похожи, а по существу сильно отличаются.

Чтобы различать способы картографического изображения, надо внимательно ознакомиться с легендой карты и ее содержанием, опреде­лить характер распространения явлений. Ранее указывалось внешнее графическое сходство картодиаграммы и способа значков, хотя по существу явления, изображаемые этими способами, сильно отличаются.

Способ значков внешне похож на способ ареалов, когда отображаемые явления графически показывают значками (рис. 14). Различие между этими способами можно установить, определив характер размещения явлений. Если, например, рисунком рыбы показан район морских рыбных промыслов, то на карте применен способ ареалов. Такими же по внешнему виду значками могут быть показаны рыбные порты или рыбоперерабатывающие заводы. В этом случае применен способ значков, ибо он отображает объекты, локализованные по пунктам на местности.

Сходны между собой способы значков и локализованных диаграмм. Различие между ними в характере размещения явления: у локализованных диаграмм оно площадное, а у значков - локализованное по пунктам.

Внешнее сходство имеют картограмма, количественный фон и способ изолиний, промежутки между которыми закрашены. Но для явлений, изображаемых способом изолиний, характерно плавное изменение их величины, что передается системой изолиний. На картограмме линии, разграничивающие разную интенсивность, являются административными или природными границами и количественного значения не имеют. При использовании количественного фона линии на карте разграничивают выделенные однородные районы, причем смежные районы могут передавать величину явления, соответствующую противоположным ступеням шкалы, что невозможно для способа изолиний.

Картографические способы изображения не завершены в своем развитии. В связи с более детальным изучением многообразных явлений и расширением тематики географических карт появляются новые модификации уже устоявшихся способов изображения.

Задание. ОПРЕДЕЛЕНИЕ СПОСОБОВ

КАРТОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ ЯВЛЕНИЙ

НА ТЕМАТИЧЕСКИХ КАРТАХ

Цель задания: изучить сущность способов картографического изображения явлений и связь их с характером размещения явлений, научиться выявлять особенности передачи их свойств, уметь их отличать и определять на разных тематических картах. Варианты заданий даны в табл. 28.

Таблица 28

Варианты задании

Выполнение задания

1. Изучить легенду и содержание карты и определить ее вид (экономическая, климатическая, геологическая и т. д.).

2. Установить, какие явления показаны на изучаемой карте, и определить способы их изображения.

Указания к выполнению задания

1. Изучить табл. 29, где указаны картографические способы, применяемые для изображения явлений различного характера распространения, а также свойства явлений, передаваемые этими способами.

2. Определить по карте, какие картографические способы использованы для показа каждого явления.

3. Установить, какие свойства явлений переданы этими способами и какие графические приемы использованы для оформления их на карте.

4. Результаты изучения оформить в виде таблицы или текста (табл. 30).

§ 3.11 Картодиаграммы

Картодиаграммой называют способ изображения распределения какого-либо явления посредством диаграмм, размещаемых на карте внутри единиц территориального деления (чаще всего административного) и выражающих суммарную величину явления в пределах каждой территориальной единицы. Картодиаграммы используют, например, для наглядного сравнения: валовой продукции промышленности в ее натуральном или ценностном выражении, размера площадей - лесопокрытых, пахотных (рис. 3.31, в) и т. д.

Картодиаграммы (и картограммы, описываемые в § 3.12) имеют широкое применение, так как многие статистические материалы обрабатываются и публикуются не по отдельным населенным пунктам или объектам, а суммарно, применительно к административному делению страны (пообластному, порайонному и т. п.) или по иным территориальным единицам. Такими единицами могут быть, например, на картодиаграмме запасов леса - лесные хозяйства, для рыбной промышленности - бассейны отдельных морей, озер или рек и т. п.

Рис. 3.31. Различные способы картографирования пахотных земель (Камышинский район Кустанайской области, 1961): а - ареалы пахотных земель; б - точечный способ; в - картодиаграмма с фигурами в непрерывной условной шкале (по крупным землепользованиям); г - картограмма, процент площади под пахотными землями (по крупным землепользованиям)

Картодиаграммы (и картограммы) как бы пространственно локализуют статистические данные, но они не показывают, как размещаются явления внутри отдельных территориальных единиц, и потому несовершенны с географической точки зрения. Однако легкость и быстрота автоматизированного построения картодиаграмм (и картограмм) дали новый стимул к их применению при картографическом обеспечении планирования и управления.

В картографии наиболее употребительны: линейные диаграммы - столбики, полоски и т. п., длина которых пропорциональна сравниваемым величинам (рис. 3.32, а); площадные диаграммы - квадраты, круги и т. п., площадь которых пропорциональна сравниваемым величинам (рис. 3,32, б, в; см. рис. 3.31, в); объемные диаграммы - кубы, шары и т. п., объем которых пропорционален сравниваемым величинам (рис. 3.32, г, д).

В то же время диаграммные фигуры могут быть структурными, если, например, квадраты, круги и другие фигуры подразделяются на части (аналогично суммарным значкам, см. рис. 3.3) соответственно составу (структуре) изображаемого явления, например сообразно составу земельных угодий (рис. 3.33), пахотных площадей, структуре экспорта и импорта и т. д. Для структурных диаграмм используются и другие построения, например звездные диаграммы, в которых длина лучей (от основания луча или центра фигуры) пропорциональна составным частям явления.

О соотношениях величин лучше всего судить по линейной диаграмме, но она не экономна по размерам фигур. Меньше места требуют площадные и особенно объемные диаграммы: различия между их наибольшими и наименьшими фигурами не так значительны. Объемные диаграммы удобны для сильно различающихся величин. Однако зрительно соизмеримость площадных и тем более объемных диаграмм не так очевидна - различия в площадях и объемах представляются на картодиаграмме меньшими, чем в действительности.

Сопоставление величин облегчается, когда они показаны группами равнозначных фигурок (кружков, квадратиков, прямоугольников и т. п.), из которых каждая обозначает определенное количество единиц изображаемого явления (рис. 3.34, а). Если применяется несколько фигур разного количественного значения, то такой прием называют способом «разменной монеты» (рис. 3.34,6). Возможно также использование кубиков (3.34, в), деленных столбиков (3.34, г) и т. п.

Картодиаграммы по внешнему виду напоминают способ значков (см. § 3.2), но по существу они глубоко различны. Значки указывают пункты нахождения изображаемых объектов и не связаны с территориальным делением. Границы территориального деления на карте со значками могут, вообще говоря, отсутствовать.

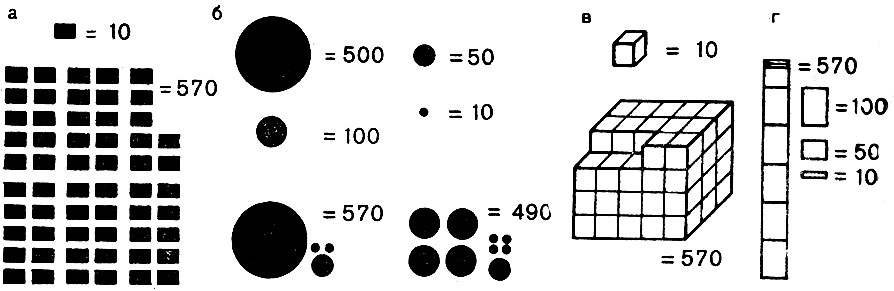

Рис. 3.32. Различные виды диаграмм, характеризующие соотношение одних и тех же величин: а - линейные (столбчатые), б и в - площадные; г и д - объемные

Рис. 3.33. Картодиаграмма со структурными фигурами (по карте 'Земельные ресурсы' из Экономического атласа СССР. М., 1979): 1- пашни, многолетние насаждения; 2 - сенокосы и пастбища; 3 - леса и кустарники; 4 - прочие угодья; 5 - 1 квадрат соответствует 600 тыс.га

Рис. 3.34. Различные графические приемы, облегчающие сопоставление велечин диаграммных фигур: а - группы равнозначных фигур ('венский способ'); б - 'способ разменной монеты'; в - способ кубиков; г - деленные столбики (по Э. Арнбергеру)

Напротив, картограмма без показа административного или другого территориального деления немыслима. В то же время нет необходимости в подобной картографической основе.

В заключение отметим, что совмещение в пределах каждой территориальной единицы нескольких диаграммных фигур, например выражающих величину явления для ряда лет, или использование линейных графиков позволяет характеризовать посредством картодиаграммы изменение явлений во времени.

§ 7.7 Особенности атласов как целостных произведений

Для качества любого географического атласа особенно важна его-целостность, определяемая полнотой и внутренним единством атласа. Атлас полон, когда в нем находят необходимое и достаточное освещение все вопросы и все темы, вытекающие из назначения и замысла атласа. Если взять для примера Физико-географический атлас мира, то с этой точки зрения он должен, во-первых, содержать карты всей планеты, во-вторых, характеризовать все основные компоненты географической среды. Стремление к увеличению количества тем ради полноты атласа влечет за собой рост числа карт либо при заданном объеме атласа диктует уменьшение масштаба карт. Между тем карты отдельных стран и некоторые темы могут требовать крупных масштабов. Выход из этого противоречия находят в строгом отборе действительно необходимых тем и в устранении малозначимых, в целесообразном объединении тем на одной карте, в выборе минимальных и вместе с тем достаточных масштабов, в исключении необоснованных перекрытий (повторных изображений одной и той же территории на разных листах) и т. п.

Внутреннее единство атласа подразумевает взаимодополняемость, согласованность и удобство сопоставления входящих в него карт; эта обеспечивают: целесообразный выбор и ограничение числа используемых проекций и масштабов (удобно, когда последние находятся между собой в простых соотношениях, например кратны друг другу); общность географических основ родственных карт; согласованность легенд различных карт в отношении показателей и детальности; единство установок генерализации; взаимосвязанность способов изображения и системы картографических знаков, расцветок и шрифтов; приуроченность содержания к определенной дате (или датам и периодам времени); целесообразное размещение (логическая последовательность расположения) тем и карт и, конечно, учет в процессе создания атласа взаимосвязей между явлениями, изображаемыми на разных картах атласа.

Требование единого и общего подхода к содержанию и оформлению всех карт атласа приводит к противоречиям между интересами атласа в целом и интересами его отдельных карт, наилучшим образом удовлетворяемыми при учете особенностей конкретной карты и специфики изображаемой на карте территории. Поясним эту мысль несколькими примерами.

Для удобства сравнения желателен единый масштаб сходных карт атласа (например, обзорных карт отдельных государств или провинций); между тем отдельные карты, более сложные по содержанию, нуждаются в более крупном масштабе или, наоборот, при малом или простом содержании могут быть удовлетворены масштабом относительно мелким. Поэтому было бы неразумным строить в едином масштабе сходные карты различных государств, что приводило бы к перегрузке одних карт и пустоте других; но, отказываясь от одного масштаба, ограничивают их число и приводят масштабы в простые между собой отношения, лучше кратные.

Сопоставление рельефа на разных картах атласа максимально облегчается при использовании одного способа изображения, например гипсометрического с единой шкалой сечения рельефа, хотя наилучшая передача рельефа отдельных стран требует разработки и применения на соответствующих картах самостоятельных шкал и т. п. Практически при изображении рельефа на картах разных масштабов используют ряд шкал, производных друг от друга, неодинаковых по своей детальности, но построенных так, что детальная шкала карт крупных масштабов сохраняет все изогипсы обобщенных шкал и согласуется с ними в расцветке высотных ступеней. Такой прием не препятствует сравнению рельефа на разномасштабных картах и даже допустим на картах одного масштаба, изображающих рельеф различного характера и сложности.

Назначение атласа определяет его основные установки: содержание, т. е. круг сообщаемых атласом сведений и, следовательно, тематику карт; структуру - строение разделов атласа и последовательность размещения карт; объем атласа - его формат и количество листов.

Например, в советских учебных географических атласах для средней школы содержание соответствует учебным программам по географии, согласовано с учебниками и заключает сведения, обязательные для изучения школьниками, плюс некоторые ограниченные дополнения, полезные для углубленной работы над картой; структура атласа отражает последовательность изложения материала в учебнике и в младших классах облегчает постепенную подготовку школьников к сознательному чтению карт; наконец, формат атласа удобен для работы на школьной парте, а стоимость атласа невелика.

Содержание, структура и объем атласов так же разнообразны, как разнообразно их назначение. Если, например, содержание учебного атласа должно быть строго ограниченным, то ценность справочного атласа возрастает соответственно количеству сообщаемых им сведений.

Атласы предоставляют наибольшие возможности для системного картографирования территориальных комплексов. С этой целью в атласы включают карты отдельных элементов геосистемы, их взаимосвязей и динамики, а также интегральные карты системы и ее основных подразделений, широко используя многообразие аналитических, синтетических и комплексных способов картографирования.

Ранее атласы издавались переплетенными в виде альбомов, но с 30-х годов текущего столетия стали появляться атласы в разборных переплетах, а затем и в футлярах с несброшюрованными листами. Большие атласы нередко публикуются постепенно, отдельными выпусками или даже отдельными листами, что облегчает распространение атласа и пользование крупноформатными картами, но осложняет хранение; кроме того, составление карт с содержанием, относящимся к разным датам, может наносить ущерб единству атласа.

Многие атласы, преимущественно тематические и комплексные, включают тексты, таблицы и справочно-статистические сведения. Тексты могут содержать методические пояснения к картам (принципы построения легенды, описание источников и методов составления, достоверность карты и т. д.), облегчающие практическое пользование картами, и краткие географические описания изображенных явлений, поясняющие карты и, главное, дополняющие их отсутствующими данными, особенно о взаимосвязях и динамике явлений (что иногда позволяет сокращать в атласе число аналитических карт). Разумеется, тексты должны быть органически связаны с картами в результате использования общих источников, классификаций и показателей, а также посредством ссылок на карты, т. е. привязки к карте сообщаемых в тексте сведений (подробнее см. § 8.11).

Вместе с тем получают распространение атласы-альбомы преимущественно научно-популярного характера, в которых равноправно сочетаются карты, тексты (включая статистику), фотоиллюстрации и разного рода графики.

Для облегчения нахождения необходимых объектов атласы сопровождаются указателями названий (см. § 5.4).

В ГИС для пространственных объектов используются две основные модели данных: растровая и векторная (рис. 1.17). В растровой модели территория отображается в виде совокупности регулярно организованных площадных объектов типа квадратного пиксела (pixel). Основной тип векторной модели известен как модель «спагетти». В такой модели точки представляются как пары пространственных координат, линии — как строки координатных пар, а области — как линии, которые образуют замкнутые полигоны. Ключевое различие между растровыми и векторными моделями данных — то, что растровая модель использует регулярные искусственные пространственные объекты, в то время как векторная модель использует нерегулярные пространственные объекты.

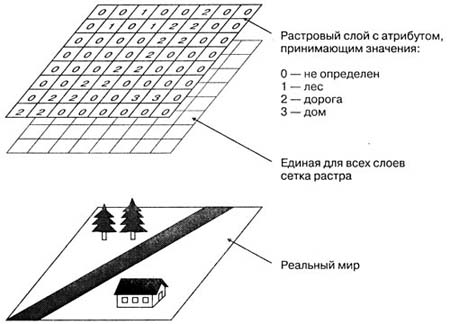

Рис. 1.17. Растровая и векторная модели реального мира

Графические данные могут быть организованы различными способами. Организация данных определяется в первую очередь целью их использования, а также способом их сбора и хранения. Специальные атрибуты могут хранить дополнительную информацию относительно местоположения, топологии и геометрии пространственных объектов. При этом модели данных усложняются, и они получают характерные названия, например векторный топологический формат.

В современных ГИС топологические атрибуты формируются автоматически при создании графической базы данных. Информация о пространственном положении объектов хранится либо в виде широты/долготы, либо в любой картографической проекции, а может быть, и в местной системе координат. Один из самых важных этапов при построении графической базы данных является геометрическое преобразование данных о пространственном местоположении объектов из одной системы координаты в другую к общей картографической проекции. Такие преобразования необходимы, чтобы можно было сравнивать и анализировать объекты, графическая информация о которых хранится в БД ГИС в разных картографических проекциях. Соответствующий математический аппарат глубоко разработан и широко представлен в стандартном программном обеспечении ГИС.

Растровая модель особенно хорошо подходит для представления явлений реального мира, имеющих непрерывное распределение, например температуры поверхности Земли. Растр представляет собой набор прямоугольных (чаще всего квадратных) ячеек — пикселов и может быть представлен как прямоугольная матрица чисел подобно двухмерным массивам в языках программирования. Для хранения информации в растровой модели можно пользоваться простой файловой структурой с прямой адресацией каждого пиксела.

Растровая модель широко используется при непосредственной обработке и анализе цифровых изображений, полученных по данным дистанционного зондирования Земли (рис. 1.18), а также для решения многих прикладных задач, в частности мониторинга состояния окружающей среды. При моделировании пространства в растровом формате основные сложности связаны с тем, что пространственные объекты могут быть представлены с большой точностью только за счет уменьшения размера пиксела, что ведет к увеличению стоимости хранения информации. Основное преимущество растрового представления состоит в слиянии графической и атрибутивной информации в единую регулярную структуру.

В векторном формате линии получаются посредством соединения последовательности точек или вершин, представленных в виде упорядоченных пар пространственных координат, откуда и название «векторный». При этом если в БД координаты выражаются числами с большим количеством значащих цифр, то любые сложные объекты могут быть представлены более точно за счет более близкого расположения вершин.

Рис. 1.18. Данные дистанционного зондирования (в левом нижнем углу дорога из аэропорта Пулково, разрешение — 3 м)

Главное различие между векторной и растровой моделями состоит в том, как эти модели представляют пространство. Для представления пространственных объектов растровая модель использует плоскостное или объемное перечисление, а векторная — изображение границ объектов. Иными словами, растр описывает объекты непосредственно, а векторная модель хранит информацию только о границах объектов. Представление пространственной информации в векторном формате требует меньше объема памяти, чем в растровом. Векторный формат также хорошо подходит для представления пространственных объектов даже очень сложной формы.

При использовании растровой модели операции по сопоставлению и перекрытию разных пространственных данных об одной территории могут быть проведены непосредственно без каких-либо сложных геометрических вычислений. При этом в характерном для ГИС послойном представлении информации каждый растровый слой представляет отдельный атрибут (рис. 1.19). Положение ячейки адресуется номером строки и столбца, поэтому пространственные координаты для каждой ячейки не запоминаются, а хранится число колонок и строк плюс географическое положение первой ячейки (угловой).

Пространственное разрешение растра представляет собой размер пиксела на поверхности Земли. При разрешении в 100 м, квадратная область со стороной 100 км требует растра 1000 х 1000, или 106 пикселов. При использовании 1 байта на пиксел такое растровое изображение будет занимать 100 Мб. Это достаточно большой объем, и требования к памяти возрастают экспоненциально с ростом разрешения, поэтому в растровых моделях применяются алгоритмы сжатия и специальные структуры данных, такие как лексико-графический код, квадротомические деревья или код Фримана и т. д.

Рис. 1.19. Слои в растровом формате

В растровом формате точечные объекты представляются единичным пикселом, а линии — строкой связанных пикселов. Это не всегда удобно, так как размер пиксела, зафиксированный во время создания растра, может оказаться слишком большим и многие детали могут быть потеряны. Растровое представление удобно для решения таких задач, как запрос о соседстве, пространственной фильтрации и, конечно, для операций перекрытия двух изображений вместе и более. Растровая форма представления хорошо подходит для моделирования пространственной непрерывности, особенно если соответствующий атрибут имеет высокую степень пространственной изменчивости. Такие ситуации часто возникают при обработке спутниковых изображений. Также растр является идеальной формой для представления пространственных градиентов.

Основной способ хранения информации в векторной модели данных — это так называемая модель «спагетти» (рис. 1.20). Точечные объекты представляются как пары пространственных координат, линии — как строки координатных пар, а области — как замкнутые линии, образующие так называемые полигоны. Это простая модель, и эквивалентная структура данных является идеальной для любых, в том числе и недорогих, графических систем. Пространственные объекты представляются в виде графических примитивов. Соответствующие цифровые графические изображения могут быть легко масштабированы и трансформированы к любой картографической проекции.

Рис. 1.20. Векторные модели, используемые в ГИС

В настоящее время доступен широкий спектр программного обеспечения ГИС для работы с моделью данных «спагетти». С помощью идентификаторов это программное обеспечение поддерживает связь графического изображения пространственного объекта с атрибутивной информацией, которая зачастую храниться в одном файле с графикой. При использовании векторного формата легко может быть реализовано графическое отображение пространственных объектов в зависимости от связанных с ними атрибутов; например, линии могут отображаться с разной толщиной, а полигоны — с заливкой разного цвета и типа.

При решении многих задач бывает необходимо использование топологических характеристик для представления пространственных отношений между объектами. Для этого служит топологическая векторная модель, ключевое отличие которой от модели «спагетти» состоит в дополнении этой модели специальными атрибутами. В топологической модели границы полигонов разбиваются на серию дуг и узлов, и пространственные отношения между дугами, узлами и полигонами подробно определяются в атрибутивной таблице (рис. 1.20).

В модели «спагетти» граница между двумя соседними полигонами представлена дважды, по одному разу для каждого полигона. Такая ситуация приводит к неэффективному использованию памяти за счет двойных границ, которые могут частично не совпадать. Топологическая модель специально применяется, чтобы избежать таких ситуаций — границы никогда не повторяются, и полигоны, лежащие справа и слева от каждой дуги, определены однозначно.

Следует отметить, что не существует единого подхода к реализации топологии в программном обеспечении ГИС. Использование модели «спагетти» не дает полной уверенности в том, что полигоны полностью заполняют некоторое пространство. Для топологической же модели, наоборот, обычно вводится понятие пространственного заполнения (или принуждения), которое позволяет целиком заполнять полигонами некоторую область (не позволяет существовать «дыркам»). Топологические атрибуты пространственных объектов при проведении различных графических трансформаций остаются неизменными, хотя коорди

Date: 2015-08-15; view: 1763; Нарушение авторских прав
