Особенности техники сварки

Для снижения степени остаточной деформации выполнять сварку необходимо в следующей очередности:

- необходимо заварить стыковые швы между ребрами, для этого устанавливаем заглушку в вертикальное положение и фиксируем распорными уголками;

- после того как заварятся стыки в этом положения конструкция при помощи мостового крана переворачивается на 900 и так пока не будут заварены все швы.

Сварка производится полуавтоматом ПДГО 603 с применением сплошной проволоки Св 08Г2С диаметром 2мм. под защитным газом СО2. Сварочная проволока сопровождается при поставке сертификатом качества, каждая бухта снабжена биркой с номером партии и плавки.

При сварке устанавливаются следующие режимы сварки:

V cв. = 20 – 24 м/ч Q св. = 22 л/м I св.= 350 – 400 А. U св. = 28 – 32 В.

Согласно ГОСТ 5264-80 стыки определяются как тавровые двусторонние Т3, (Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых ручной дуговой сваркой.)Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

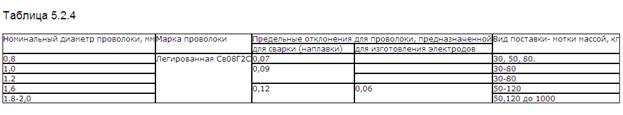

Сварка производится легированной проволокой Св08Г2С со следующими характеристиками:

По виду поверхности проволока производится неомедненой и омедненой. Медное покрытие - 6 мкм. Поверхность проволоки должна быть чистой и гладкой, без трещин, расслоений, плен, закатов, забоин, окалины, ржавчины, масла и др. загрязнений. Допускаются отдельные риски, царапины, местная рябизна, вмятины глубиной не более предельного отклонения по диаметр

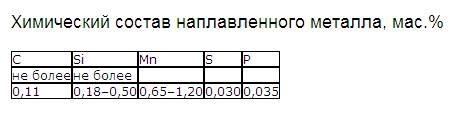

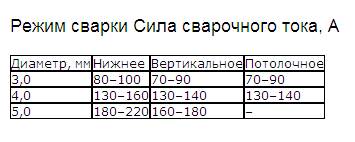

Электроды УОНИ–13/55. Технические характеристики.

Обозначение Стандарт

Э50А – УОНИ–13/55 – 5 – УД ГОСТ 9466–75

Е 514 – Б 20 ТУУ 05416923.015–96

Назначение и область применения:

Для сварки ответственных конструкций из углеродистых (типа 08, 20, 20Л, Ст3, Ст4) и низколегированных (типа 16ГС, 09Г2С) сталей, когда к металлу швов предъявляют повышенные требования по пластичности и ударной вязкости, в частности, при работе в условиях пониженных температур.

Марка проволоки Вид покрытия

Св–08, Св–08А ГОСТ 2246–70 основное

Электроды УОНИ–13/55 чувствительны к образованию пористости при наличии ржавчины и масла на кромках свариваемых деталей, а также при удлинении длины дуги
