Укладка стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом

Сложите вдвое слабину звена, образовавшуюся после контровки петли звена к кольцу на ранце, и заправьте в петлю, образованную резиновой сотой ранца (рис. 54).

Предупреждение. Перед укладкой стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом узел соединения уздечек купола основного парашюта и камеры с петлей звена стабилизирующего пapaшюта заправить по центру между камерой с уложенным основным парашютом и дном ранца.

Уложите зигзагообразно звено и перья стабилизатора на верхнюю часть ранца поверх основного парашюта. Положите на них камеру с уложенным в нее стабилизирующим парашютом так, чтобы прицепной карабин располагался с правой стороны ранца (рис.54).

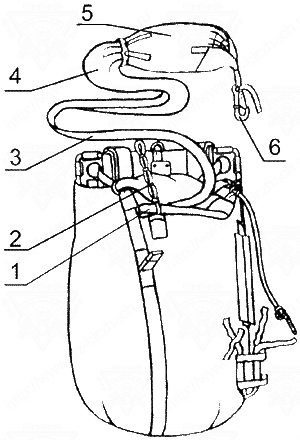

Рис.54: Укладка стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом: 1 - слабина звена; 2 - петля резиновой соты; 3 - звено; 4 - перья стабилизатора; 5 - камера с уложенным стабилизирующим парашютом; 6 - карабин прицепной

Обогните резиновой сотой, закрепленной на правом клапане ранца, уложенный в камеру стабилизирующий парашют и пропустите соту в кольцо, закрепленное на ранце выше двухконусного замка, и вытяните резиновую соту через кольцо, произведите ее зачековку лентой зачековки, смонтированной на ушке карабина, а карабин заправьте под резиновую соту (рис. 55).

Рис. 55. Монтаж стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом: 1 - сота резиновая на ранце; 2 - карабин; 3 - кольцо, 4 - лента зачековки
