Укладка стабилизирующего парашюта в камеру, контровка колец перьев стабилизатора с кольцами камеры

Возьмите купол за вершину и вытяните в одну линию купол, стропы и перья стабилизатора (рис.41).

Рис.41: Укладка стабилизирующего парашюта: 1 - перья стабилизатора; 2 - стропа; 3 - купол

Положите перья стабилизатора одно на другое, заверните их в сторону лент с кольцами, дважды складывая пополам, и положите на них грузик (рис. 42).

Проденьте купол, стропы и часть перьев стабилизатора через камеру стабилизирующего парашюта до пришивки лент с кольцами (рис. 43).

Рис.42: Укладка стабилизирующего парашюта: 1 - перья стабилизатора; 2 - грузик

Пропустите один контровочный шнур длиной 0,3 м (рис.44, А) или два контровочных шпура (рис.44, Б) длиной по 0,3 м через кольца перьев стабилизатора и кольца камеры.

Подтяните кольца стабилизатора к кольцам камеры так, чтобы они располагались на нижнем основании камеры. Контровочный шнур или два контровочных шнура туго стяните и завяжите прямым тройным узлом, оставляя концы контровки 0,015-0,025 м (рис.44, А, Б). На рис.44 А, Б узел завязки контровочного шнура для наглядности показан незатянутым. Снимите грузик со стабилизатора.

Рис.43: Укладка стабилизирующего парашюта: 1 - перья стабилизатора; 2 - кольцо камеры; 3 - ленты с кольцами

ПРЕДУПРЕЖДЕНИЕ. КОНТРОВКА КОЛЕЦ ПЕРЬЕВ СТАБИЛИЗАТОРА С КОЛЬЦАМИ КАМЕРЫ СТАБИЛИЗИРУЮЩЕГО ПАРАШЮТА ПРОИЗВОДИТСЯ ТОЛЬКО КОНТРОВОЧНЫМ ШНУРОМ ШХБ-20 ДЛИНОЙ 0,3 м, ПРИЧЕМ:

- ПРИ УКЛАДКЕ ПАРАШЮТНОЙ СИСТЕМЫ ДЛЯ ПРЫЖКОВ ИЗ САМОЛЕТОВ АН-12, АН-22, АН-26 И ИЛ-76 ПРИМЕНЯЕТСЯ ОДИН КОНТРОВОЧНЫИ ШНУР ДЛИНОЙ 0,3 м (рис. 44, А);
- ПРИ УКЛАДКЕ ПАРАШЮТНОЙ СИСТЕМЫ ДЛЯ ПРЫЖКОВ ИЗ САМОЛЕТОВ АН-2 ПРИМЕНЯЮТСЯ ДВА КОНТРОВОЧНЫХ ШНУРА ДЛИНОЙ ПО 0,3 м (рис.44, Б).

Уложите мелкими пучками в камеру вначале стропы, затем нижнюю кромку купола, его основу и вытяжное устройство.

Рис.44: Контровка колец перьев стабилизатора с кольцами камеры: 1 - один шнур контровочный длиной 0,3 м; 2 - кольцо камеры; 3 - кольцо пера стабилизатора; 4 - два шнура контровочных длиной по 0,3 м

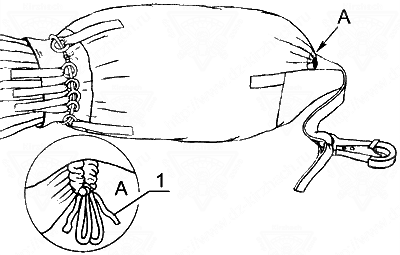

Стяните верхнюю часть камеры шнуром-завязкой и завяжите любым легко развязывающимся узлом (рис.45, А), а узел заправьте внутрь камеры (рис.45).

Рис.45: Затяжка камеры: 1 - шнур-завязка
