Затяжка клапанов ранца

Возьмитесь за кольцо правого клапана и, расправляя клапан по поверхности камеры, подтяните к левому круглому отверстию па ранце. Пропустите вторую силовую ленту с пряжкой в кольцо и круглое отверстие, при этом свободные концы Подвесной системы должны находиться внутри между силовыми лентами (рис. 50, А).

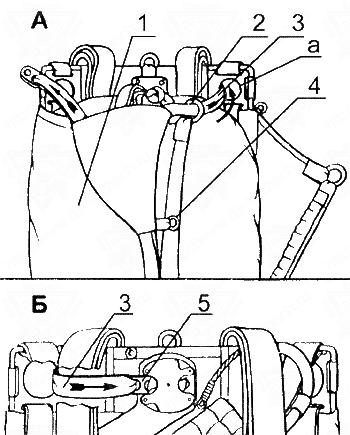

Рис.49: Затяжка клапанов ранца: 1 - клапан левый; 2 - кольцо левого клапана; 3 - лента силовая; 4 - кольцо направляющее для фала; 5 - пряжка; а - отверстие круглое

Подтяните эту силовую ленту к двухконусному замку и наденьте пряжку на конус корпуса замка так, чтобы указательная стрелка на силовой ленте находилась сверху (рис.49, Б), а силовая лента не была перекручена. Закройте затвор замка.

Возьмитесь за кольцо правого клапана и, расправляя клапан по поверхности камеры, подтяните к левому круглому отверстию на ранце. Пропустите вторую силовую ленту с пряжкой в кольцо и круглое отверстие, при этом свободные концы подвесной системы должны находиться внутри между силовыми лентами (Рис.50, А).

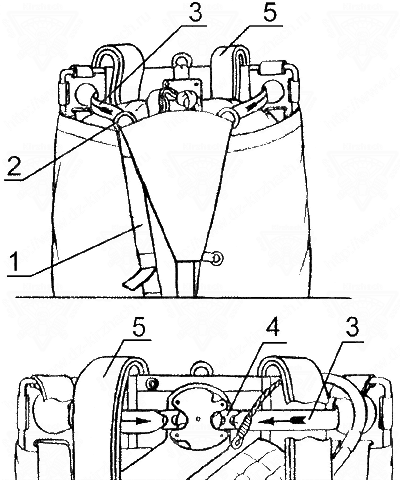

Рис.50: Затяжка клапанов ранца: 1 - клапан правый; 2 - кольцо правого клапана; 3 - лента силовая; 4 - пряжка; 5 - концы свободные

Подтяните эту силовую ленту к двухконусному замку и, Удерживая ранее установленную пряжку, откройте затвор замка и наденьте вторую пряжку на конус корпуса замка так, чтобы указательная стрелка находилась сверху (рис.50, Б), а силовая лента не была перекручена. Закройте затвор замка.
